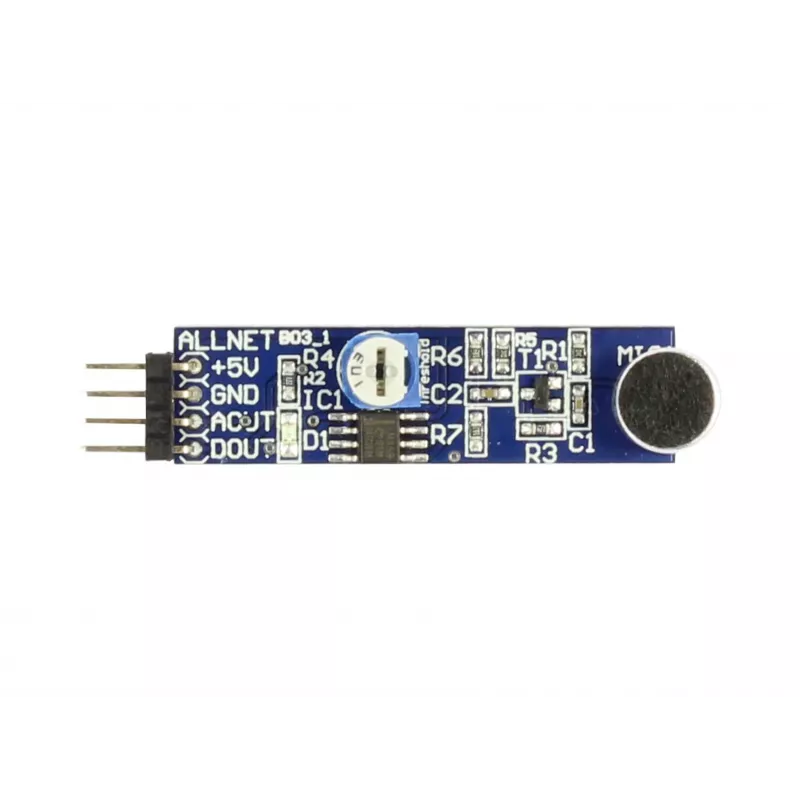

ALLNET 4duino Microphone B03 Sound Detection Sensor Module

Vai jūsu projektam vajag dzirdēt? Šis ALLNET 4duino Microphone B03 modulis ar elektreta mikrofona kapsulu un LM393 komparatoru pārvērš skaņas intensitāti tieši lasāmos signālos. Piemērots Arduino, Raspberry Pi, ESP32 un citām platformām.

Priekšrocības

Divas izejas – analogā (AOUT) un digitālā (DOUT) – dod elastību signālu apstrādē. Jutību regulē ar skrūvgriezi uz moduļa, lai pielāgotu slieksni digitālajai izejai. Iebūvētās gaismas diodes parāda barošanu un digitālo stāvokli.

Kam tas noder

• Skaņas noteikšana un balss vadība
• Drošības sistēmas un signalizācijas
• Interaktīvas instalācijas un robotika
• Mācību projekti un prototipēšana

Galvenie parametri

• Sensora tips: elektreta kondensatora mikrofons
• Komparators: LM393
• Darba spriegums: 3.3V – 5V DC
• Izejas: analogā (AOUT), digitālā (DOUT)
• Jutības regulēšana: ar potenciometru
• LED indikatori: barošana, digitālā izeja
• Savienotājs: 4-pin (VCC, GND, AOUT, DOUT)
• Montāžas caurumi: 2
• Darba temperatūra: -20°C līdz 70°C

Kā lietot

Pievienojiet VCC un GND pie 3.3V vai 5V, AOUT pie mikrokontrollera analogās ieejas (pēc izvēles DOUT pie digitālās). Ar potenciometru iestatiet digitālā signāla slieksni – kad skaņa pārsniedz to, DOUT kļūst HIGH. Analogā izeja dod nepārtrauktu spriegumu atkarībā no skaļuma.

Padoms: sāciet ar potenciometru viduspozīcijā un pielāgojiet pēc vajadzības. Modulis paredzēts lietošanai iekštelpās – izvairieties no mitruma un putekļiem.
