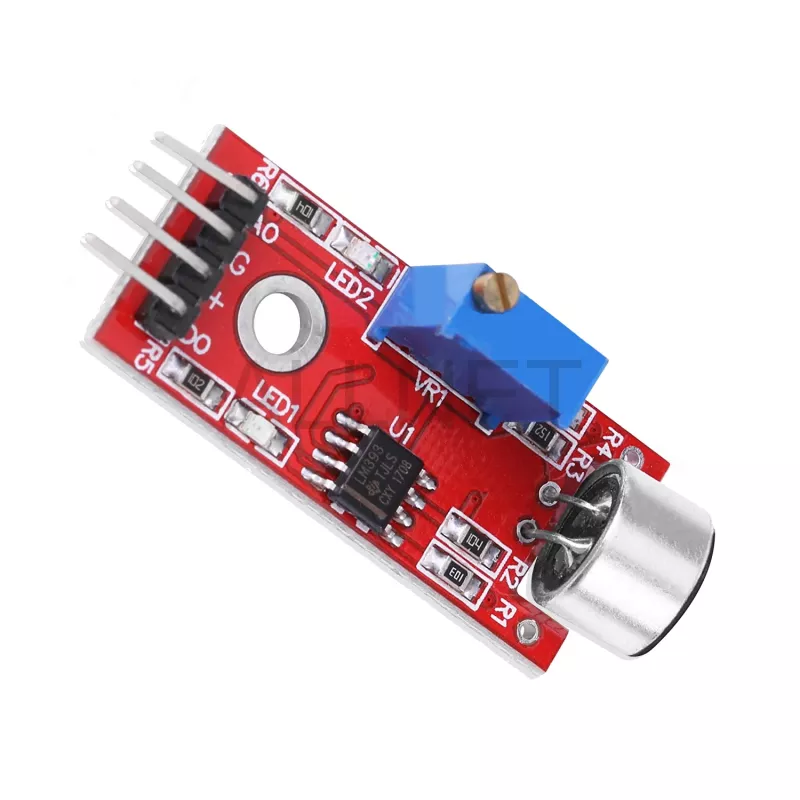

ALLNET 4duino Sound Sensor Module (KS-AudioSensor)

Vai jūsu projekts spēj dzirdēt? Šis sensors pārvērš skaņu signālā, ko saprot Arduino, ESP32 vai Raspberry Pi. Izmantojiet to, lai ieslēgtu gaismu, iedarbinātu trauksmi vai reaģētu uz balsi.

Priekšrocības

Viegli pieslēdzams – analogā izeja parāda skaņas stiprumu reāllaikā, digitālā izeja dod signālu, kad skaņa pārsniedz robežu. Jutību regulē ar skrūvgriezi – piemēro klusai vai trokšņainai videi. Barošana no 3.3V līdz 5V, tāpēc der gan 3.3V, gan 5V mikrokontrolleriem.

Kam tas der

• Balsī vadāmām ierīcēm
• Skaņas aktivizētiem slēdžiem
• Drošības signalizācijām
• Viedās mājas automatizācijai
• Mācību projektiem elektronikā

Galvenie parametri

• Sensors: elektreta kondensatora mikrofons
• Salīdzinātājs: LM393
• Darba spriegums: 3.3V – 5V līdzstrāva
• Izejas: analogā (AO) un digitālā (DO)
• Jutības regulēšana: ar potenciometru
• Indikatori: barošanas un digitālās izejas LED
• Savienotājs: 4-pinu vīrišķais (VCC, GND, AO, DO)
• Digitālā izeja: TTL līmenis
• Analogā izeja: reāllaika spriegums
• Darbības princips: skaņas intensitātes sliekšņa noteikšana
• Saderība: Arduino, ESP32, Raspberry Pi un citi mikrokontrolleri
• PCB materiāls: FR-4
• Montāžas caurumi: 2 gab.

Kā lietot

Pievienojiet VCC un GND pie mikrokontrollera barošanas, AO pie analogās ieejas (ja vēlaties nolasīt skaņas līmeni) vai DO pie digitālās ieejas (lai reaģētu uz skaņas pārsniegšanu). Pagrieziet potenciometru, līdz iedegas DO LED, kad ir vēlamais skaņas līmenis. Piemērots lietošanai iekštelpās.

Padoms: sāciet ar potenciometru vidējā stāvoklī un pielāgojiet atbilstoši videi. Ja digitālā izeja nemainās, pārbaudiet, vai barošana ir stabila.
