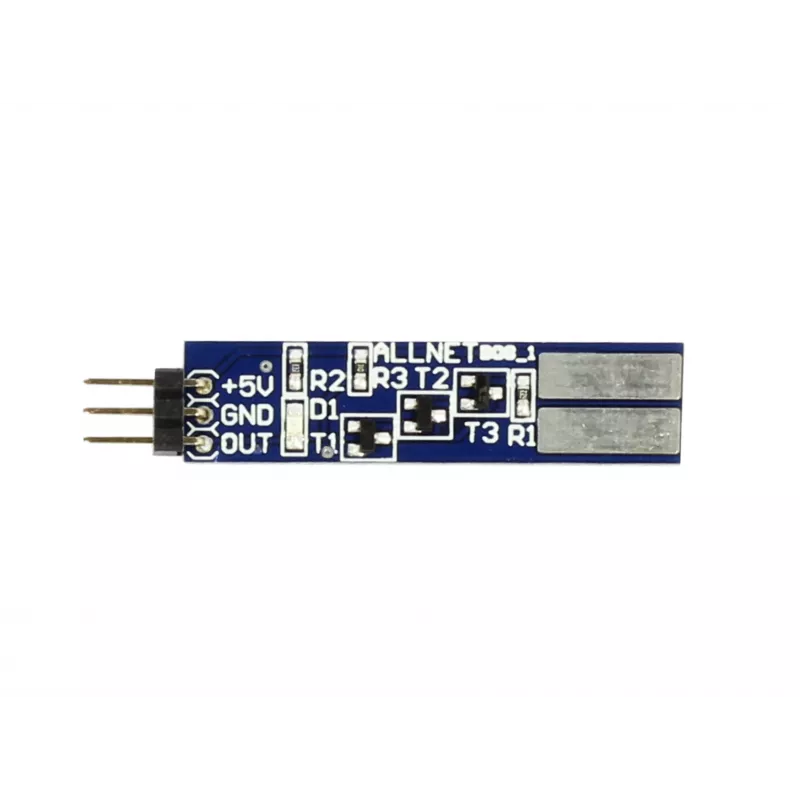

ALLNET 4duino Touch Sensor (4duino_B08)

Vajag pieskāriena pogu, kas strādā uzreiz bez lielas ķēdes? Šis ALLNET 4duino Touch Sensor (4duino_B08) ir kapacitatīvā sensora modulis ar TTP223 kontrolieri – pievieno strāvu, pieskaries, un izejā uzreiz HIGH. Ideāli ātram prototipam vai gatavam projektam.

Priekšrocības

Viegli integrējams ar Arduino, Raspberry Pi, ESP32/ESP8266 un citiem mikrokontrolleriem. Ļoti zems enerģijas patēriņš – tikai ~1,5 µA gaidīšanas režīmā. Ātra reakcija – mazāk par 60 ms. Kompakts izmērs ar montāžas caurumiem stabilai nostiprināšanai.

Kam tas der

• Pieskāriena vadības paneļiem
• Mājas automatizācijas projektiem
• Interaktīvām mākslas instalācijām
• Mācību elektronikas komplektiem

Galvenie parametri

• Sensora tehnoloģija: kapacitatīvs
• Kontroliera mikroshēma: TTP223
• Pieskāriena kanāli: 1
• Barošanas spriegums: 2 V – 5,5 V līdzstrāva
• Izejas signāls: digitāls (HIGH/LOW)
• Izejas stāvoklis pieskaroties: HIGH
• Izejas stāvoklis bez pieskāriena: LOW
• Indikators: LED pieskāriena noteikšanai
• Savienotāji: VCC, GND, SIG
• Gaidīšanas strāva: ~1,5 µA (pie 3 V)
• Aktīvā strāva: ~3,5 mA (pie 3 V, pieskaroties)
• Izejas strāva: ~8 mA (pie 3 V)
• Reakcijas laiks: < 60 ms (tipiski)
• Darba temperatūra: -40°C līdz +85°C

Ieteikumi

Lai iegūtu vislabāko rezultātu, nodrošiniet stabilu barošanu un izvairieties no trokšņa uz pieskāriena laukuma. Ja nepieciešams, SIG tapai pievienojiet 10 kΩ pull-up rezistoru. Piemērots sausai iekštelpu videi.
