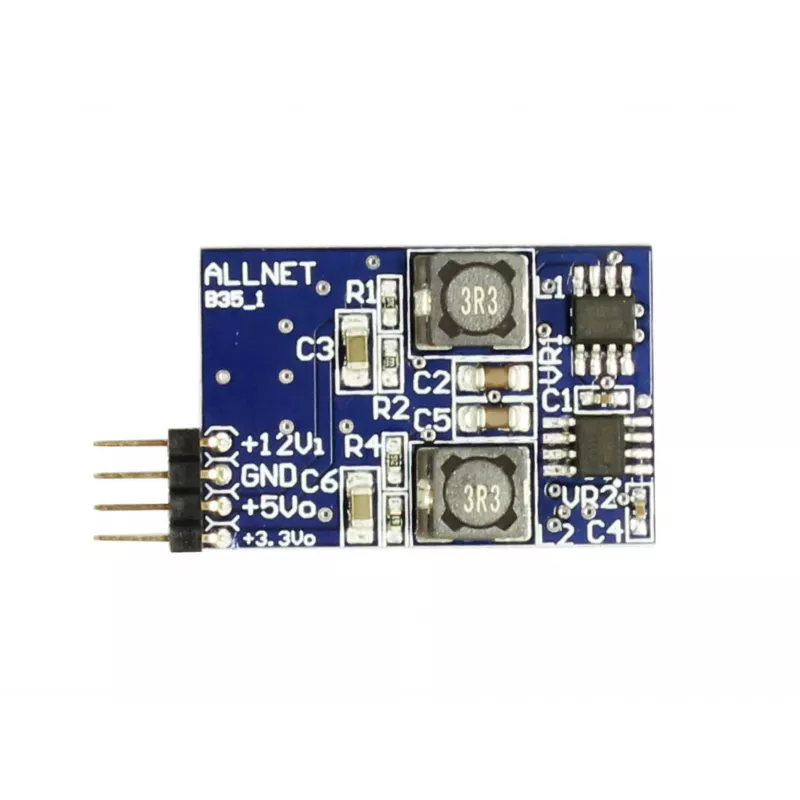

ALLNET 4duino Voltage Converter B33 (4duino_B35)

Vajag stabilu 3.3V barošanu savam Arduino vai 4duino projektam? Šis kompaktais pazeminošais līdzsprieguma pārveidotājs pārvērš plašu ieejas spriegumu diapazonu (4.5V–28V) fiksētā 3.3V izejā ar lietderību līdz 96%. Ideāls, lai darbinātu 3.3V loģikas shēmas, sensorus un citas ierīces bez liekas enerģijas izšķērdēšanas.

Priekšrocības

Pateicoties MP1584EN integrētajai shēmai, pārveidotājs nodrošina zemu izejas pulsāciju (<30mV) un stabilu spriegumu pat mainīgas slodzes apstākļos. Augstā lietderība samazina siltuma izdalīšanos, tāpēc modulis ir piemērots ilgstošai darbībai. Iebūvētā aizsardzība pret pārslodzi un pārkaršanu pasargā gan pašu moduli, gan pieslēgtās ierīces.

Kam tas der

• Arduino un 4duino projektiem, kam nepieciešama 3.3V barošana
• Iebūvētām sistēmām, kas darbojas ar 3.3V loģiku
• Rūpnieciskās automatizācijas un vadības sistēmām
• Ar baterijām darbināmām ierīcēm, kur svarīga energoefektivitāte

Galvenie parametri

• Tips: DC/DC pazeminošais (buck) pārveidotājs
• Ieejas spriegums: 4.5V – 28V līdzspriegums
• Izejas spriegums: 3.3V (fiksēts)
• Maksimālā izejas strāva: 3A (maks.), 2A nepārtraukti
• Lietderība: līdz 96%
• Pārslēgšanās frekvence: 1.5 MHz
• Integrētā shēma: MP1584EN
• Darba temperatūra: -45°C līdz +85°C
• Izejas pulsācija: <30mV
• Slodzes regulācija: ±0.5%
• Sprieguma regulācija: ±2.5%
• Aizsardzība: pret pārslodzi, termiskā izslēgšanās
• Savienojums: lodēšanas paliktņi (VIN+, VIN-, VOUT+, VOUT-)
• Montāža: caururbuma (tapām)

Kā lietot

Pieslēdziet ieejas spriegumu (4.5–28V) pie VIN+ un VIN-, bet 3.3V slodzi pie VOUT+ un VOUT-. Ievērojiet polaritāti. Lai sasniegtu maksimālo strāvu, nodrošiniet pietiekamu dzesēšanu – piemēram, pielodējiet moduli pie plates ar lielu vara laukumu.

Padoms: Lai samazinātu pulsācijas, pievienojiet papildu kondensatorus pie ieejas un izejas saskaņā ar MP1584EN datu lapu. Šis modulis ir uzticams risinājums 3.3V loģikas ķēžu un sensoru barošanai.
