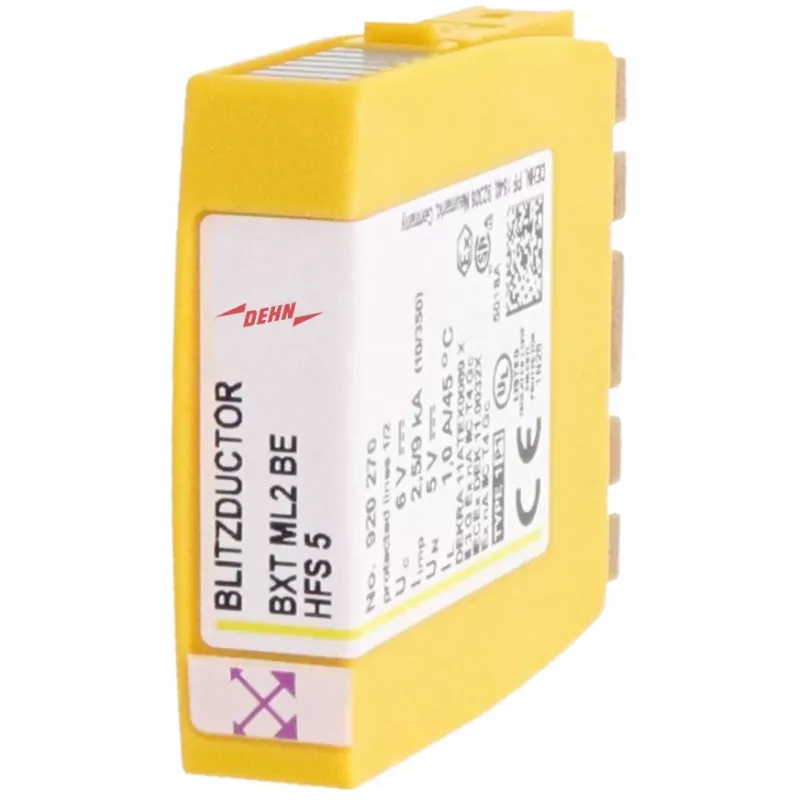

DEHN BXT ML2 BE HFS 5 BLITZDUCTOR XT kombinētais pārsprieguma aizsardzības modulis 920270

Ja jūsu 0/4–20 mA strāvas cilpa, RS 485 vai PROFIBUS DP līnija ir pakļauta zibens vai pārslēgšanas pārspriegumiem, DEHN BXT ML2 BE HFS 5 BLITZDUCTOR XT modulis nodrošina uzticamu aizsardzību. Tas ir paredzēts 2 vadu saskarnēm rūpnieciskajās mērījumu un vadības sistēmās, kur signāla integritāte ir kritiska.

Galvenās priekšrocības

• Augsta izlādes jauda: 20 kA (8/20 µs) uz līniju, 2,5 kA (10/350 µs) zibens impulss
• Zems aizsardzības līmenis: ≤ 15 V starp līnijām un pret PE
• Pievienojams modulis – ātra nomaiņa bez pārvadu pārslēgšanas
• Plašs frekvenču diapazons: caurlaides frekvence > 100 MHz pie 50 Ω
• Darba temperatūra no -40 °C līdz +80 °C
• Atbilst IEC 61643-21 un EN 61643-21 standartiem, testa klases C1, C2, C3, D1

Kam piemērots

Šis modulis ir ideāls rūpniecisko procesu vadības un automatizācijas sistēmu aizsardzībai, jo īpaši:

• 0/4–20 mA analogo signālu līnijām
• RS 485 un PROFIBUS DP tīkliem
• Mērīšanas un kontroles iekārtām, kur nepieciešama augsta pieejamība

Tehniskā specifikācija

• Nominālais spriegums: 5 V DC
• Maksimālais pastāvīgais darba spriegums: 5,5 V DC
• Aizsargāto vadu skaits: 2
• Korpusa materiāls: termoplasts
• Aizsardzības pakāpe: IP20 (ar pamatni)
• Izcelsmes valsts: Vācija

Uzstādīšana

Modulis tiek ievietots BLITZDUCTOR XT pamatnē (nav iekļauta). Pēc uzstādīšanas tas nodrošina IP20 aizsardzības pakāpi iekštelpās. Pateicoties modularajai konstrukcijai, bojāta moduļa nomaiņa ir vienkārša un ātra, neprasot atkārtotu vadu pieslēgšanu.

Padoms: Lai nodrošinātu maksimālu aizsardzību, uzstādiet moduli pēc iespējas tuvāk aizsargājamajai iekārtai un pārliecinieties, ka pamatne ir pareizi iezemēta. Regulāri pārbaudiet moduļa stāvokli – ja tas ir bojāts, nomainiet to nekavējoties.
