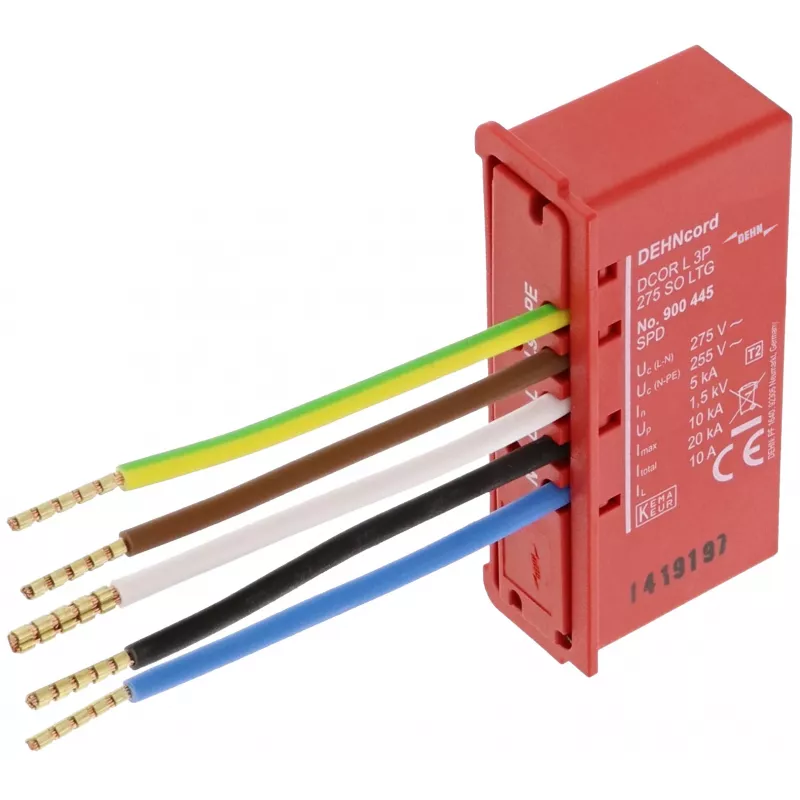

DEHN DEHNcord L3P 275SO LTG 2. tipa pārsprieguma aizsardzības ierīce (900445)

Ja LED apgaismojuma līnijā iebūvētais pārsprieguma aizsargs spēj izturēt 10 kA impulsu un vienlaikus ir tik kompakts, ka paslēpjas kabeļu kanālā, tas ir DEHN DEHNcord L3P 275SO LTG. Šī 2. tipa ierīce aizsargā jutīgas LED gaismekļu un citu elektroiekārtu barošanas ķēdes no pārejas pārspriegumiem, kas rodas zibens izlādes vai komutācijas procesu laikā.

Galvenās priekšrocības

• Iebūvējams tieši kabeļu kanālā vai sadales kārbā, pateicoties kompaktajam in-line dizainam
• Optiskais statusa indikators (zaļš/sarkans) ļauj ātri novērtēt aizsardzības stāvokli bez papildu mērinstrumentiem
• IP65 aizsardzības pakāpe nodrošina uzticamu darbību arī mitrās vai putekļainās vidēs
• Plata darba temperatūras amplitūda no -40 °C līdz +80 °C piemērota gan iekštelpu, gan āra apgaismojuma līnijām
• Skrūvju spailes ļauj ātri un droši pievienot vadus līdz 4 mm² (viendzīslu) vai 2,5 mm² (daudzdzīslu)

Kam piemērots

Šis pārsprieguma aizsargs ir paredzēts elektriķiem un apgaismojuma sistēmu projektētājiem, kuri strādā ar LED apgaismojumu, ielu apgaismojumu vai rūpnieciskajām apgaismojuma ķēdēm. Tas ir īpaši noderīgs vietās, kur zibens izlādes riski ir augsti un kur nepieciešama uzticama aizsardzība pret pārejas pārspriegumiem.

Tehniskā specifikācija

• 2. tipa pārsprieguma aizsardzības ierīce saskaņā ar EN 61643-11 / IEC 61643-11
• Nominālais spriegums: 230 / 400 V AC, 50/60 Hz
• Maksimālais pastāvīgais darba spriegums: 275 V AC
• Nominālā izlādes strāva (8/20 µs): 5 kA
• Maksimālā izlādes strāva (8/20 µs): 10 kA
• Sprieguma aizsardzības līmenis: ≤ 1,3 kV
• Reakcijas laiks: < 25 ns
• Aizsardzības ceļi: L-N, L-PE, N-PE
• Nominālā slodzes strāva: 16 A AC
• Īsslēguma izturība: 25 kA ar maks. 32 A gG drošinātāju
• Montāža: in-line uzstādīšana
• Savienojums: skrūvju spailes, maks. 4 mm² viendzīslu / 2,5 mm² daudzdzīslu
• Aizsardzības pakāpe: IP65
• Darba temperatūra: no -40 °C līdz +80 °C
• Boļu indikācija: optiska (zaļa/sarkana)
• Korpuss: termoplasts, UV izturīgs

Kā lietot

Ierīce paredzēta 3 polu aizsardzībai trīsfāžu sistēmās. Uzstādiet to virknē ar aizsargājamo apgaismojuma līniju, ievērojot ražotāja shēmu. Pēc uzstādīšanas pārbaudiet, vai optiskais indikators ir zaļā krāsā – tas norāda, ka aizsardzība darbojas. Ja indikators kļūst sarkans, ierīce ir jānomaina.

Padoms: Lai nodrošinātu pilnīgu aizsardzību, uzstādiet DEHNcord L3P 275SO LTG pēc iespējas tuvāk aizsargājamajai iekārtai. Pirms darba vienmēr atslēdziet barošanu un pārbaudiet sprieguma neesamību. Regulāri pārbaudiet indikatora krāsu – tas ir vienkāršākais veids, kā pārliecināties par aizsardzības funkcionalitāti.
