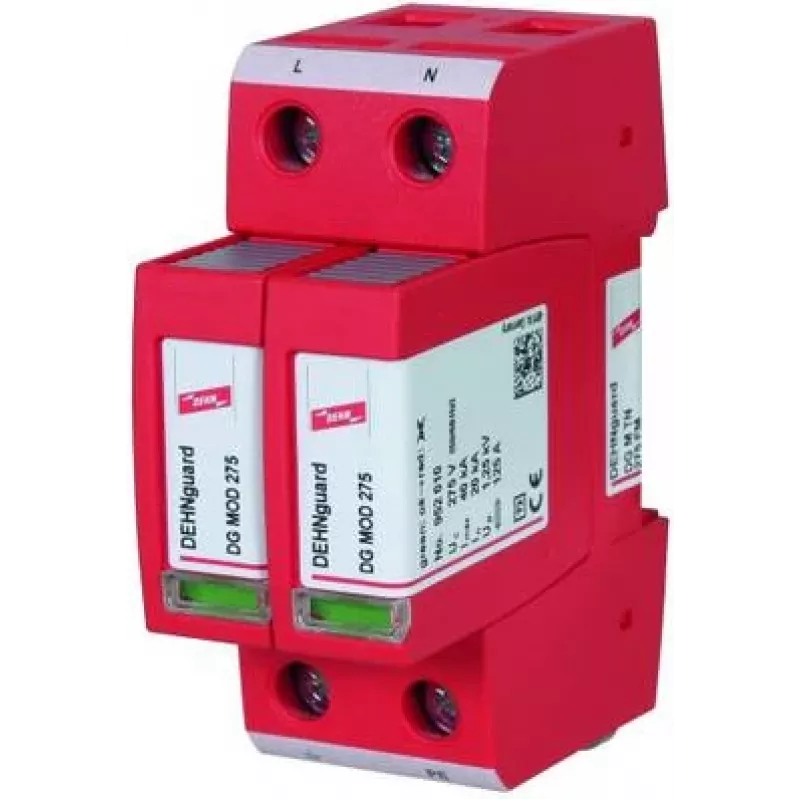

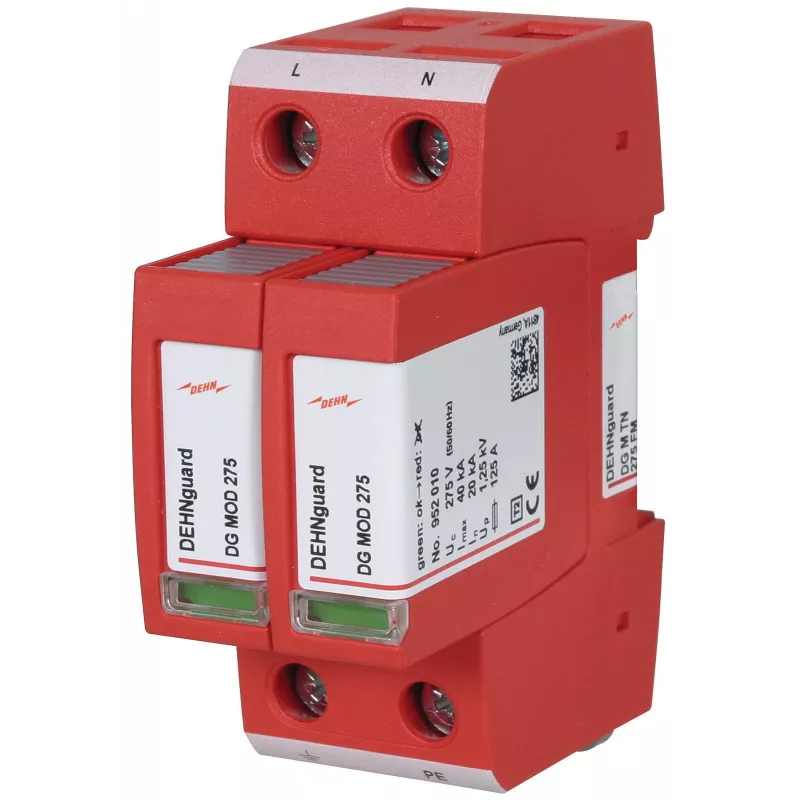

DEHN DG M TN 275 FM 2 polu 2. tipa pārsprieguma aizsargs 275V AC 40kA

Ja elektroinstalācijā ir dārgas iekārtas, viena zibens izlāde var izmaksāt vairāk nekā viss aizsardzības komplekts. DEHN DG M TN 275 FM ir 2. tipa pārsprieguma aizsargs, kas paredzēts 2 polu TN sistēmām un spēj novadīt līdz 40 kA (8/20 µs) impulsa strāvu, vienlaikus ierobežojot spriegumu līdz ≤1,2 kV.

Kāpēc izvēlēties šo modeli

• Augsta novadīšanas jauda: maksimālā impulsa strāva 40 kA (8/20 µs), nominālā 20 kA
• Zems aizsardzības līmenis: ≤1,2 kV – jutīgā elektronika paliek drošībā
• Ātra reakcija: ≤25 ns, tāpēc pārspriegums tiek novadīts acumirklī
• Tālvadības signalizācijas kontakts ļauj uzraudzīt aizsarga stāvokli no attālinātas vietas
• Kompakts izmērs: tikai 2 moduļu platums (apmēram 36 mm) uz 35 mm DIN sliedes

Tehniskie dati

• SPD tips: 2. tips
• Tīkla sistēma: TN
• Polu skaits: 2
• Maksimālais pastāvīgais darba spriegums (Uc): 275 V AC
• Nominālā novadīšanas strāva (In): 20 kA (8/20 µs)
• Maksimālā novadīšanas strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤1,2 kV
• Reakcijas laiks (tA): ≤25 ns
• Īsslēguma noturība (Isccr): 50 kAeff
• Tālvadības signalizācijas kontakts: jā
• Montāža: 35 mm DIN sliede
• Moduļu platums: 2 moduļi
• Savienojuma veids: skrūvju spailes
• Vadītāja šķērsgriezums (viendzīslas): 1,5–35 mm²
• Vadītāja šķērsgriezums (daudzdzīslu): 1,5–25 mm²
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20

Kam piemērots

Šis pārsprieguma aizsargs ir paredzēts elektriķiem, ēku apsaimniekotājiem un visiem, kas vēlas aizsargāt sadales skapjus dzīvojamās, biroja vai ražošanas ēkās. Tas ir ideāls risinājums TN sistēmām, kur nepieciešama uzticama 2. tipa aizsardzība pret pārspriegumiem, ko rada zibens vai komutācijas procesi.

Kā lietot

Uzstādiet ierīci uz 35 mm DIN sliedes sadales skapī. Pievienojiet fāzes un neitrālos vadus atbilstoši shēmai, ievērojot polaritāti. Tālvadības signalizācijas kontaktu var pieslēgt pie vadības sistēmas, lai saņemtu brīdinājumu, ja aizsargs ir bojāts. Pārbaudiet, vai tīkla spriegums nepārsniedz 275 V AC. Pēc montāžas pārbaudiet savienojumu stingrību.

Padoms: Lai nodrošinātu pilnīgu aizsardzību, ieteicams uzstādīt šo 2. tipa aizsargu sadales skapī pēc galvenā automātiskā slēdža, bet pirms jutīgajām iekārtām. Regulāri pārbaudiet tālvadības signalizācijas statusu – ja tas norāda bojājumu, nekavējoties nomainiet aizsargu.
