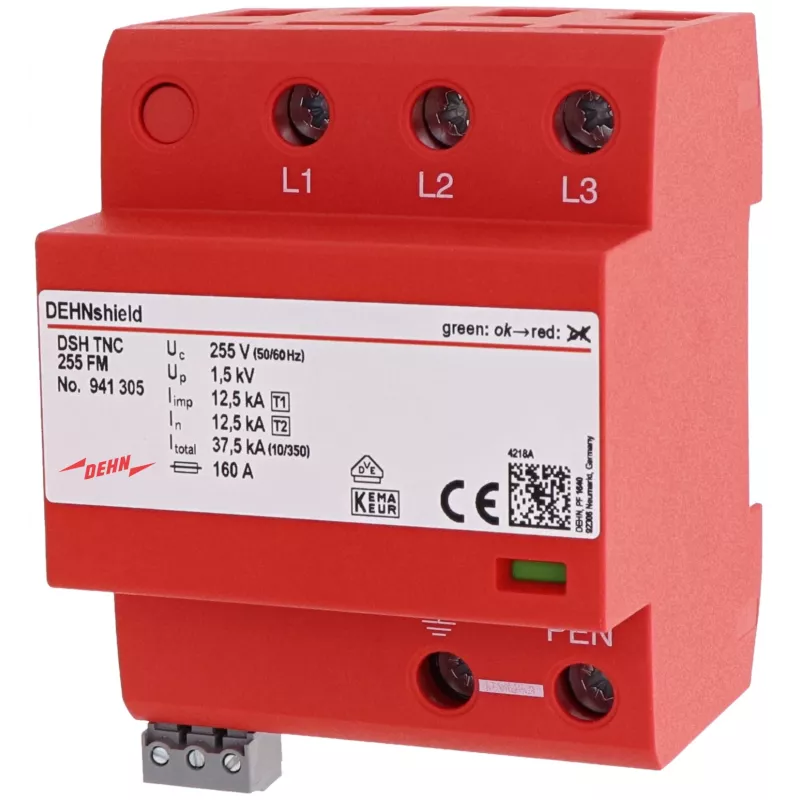

DEHN DSH TNC 255 FM 1.+2. tipa kombinētais zibens un pārsprieguma aizsargs 3 fāžu TN-C sistēmām 941305

Ja jūsu 3 fāžu TN-C sistēmā trūkst uzticamas aizsardzības pret zibens spērienu un pārspriegumiem, DEHN DSH TNC 255 FM nodrošina gan tiešu zibens impulsu, gan pārspriegumu novadīšanu. Tas ir risinājums, kas vienā modulī apvieno 1. un 2. tipa aizsardzību, tāpēc nav nepieciešami atsevišķi novadītāji.

Kāpēc izvēlēties šo aizsargu

• Kombinētā 1.+2. tipa aizsardzība atbilst EN 61643-11 standartam
• Kopējā zibens impulsa strāva 25 kA (10/350 µs) – iztur tiešus zibens spērienus
• Augsta sekojošās strāvas dzēšanas spēja 50 kA rms
• Tālvadības kontrole ar beznosacījumu pārslēguma kontaktu
• Kompakts 4 moduļu DIN sliedes montāžas izmērs
• Plašs darba temperatūras diapazons no -40 °C līdz +80 °C

Tehniskie dati

• Nominālā novadīšanas strāva (8/20 µs): 20 kA
• Zibens impulsa strāva uz polu (10/350 µs): 7 kA
• Īsslēguma izturība: 50 kA rms
• Reakcijas laiks: < 100 ns
• Savienojumi: skrūvju spailes, max 35 mm² elastīgs vads
• Korpusa materiāls: termoplasts, sarkans, UL 94 V-0
• Aizsardzības pakāpe: IP20

Kam piemērots

Šis aizsargs ir ideāli piemērots industriālām un komerciālām ēkām ar 3 fāžu TN-C sistēmu, kur nepieciešama uzticama aizsardzība pret zibens radītiem pārspriegumiem. To var uzstādīt gan jaunos projektos, gan modernizējot esošās elektroinstalācijas.

Kā lietot

Montējiet uz DIN sliedes sadalnē, ievērojot ražotāja shēmu. Pievienojiet fāzes un PEN vadus atbilstoši marķējumam. Pēc uzstādīšanas pārbaudiet, vai kontakts darbojas, un reģistrējiet ierīci monitoringa sistēmā, ja nepieciešams.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet aizsarga stāvokli un savlaicīgi nomainiet to pēc zibens spēriena, pat ja tas vizuāli šķiet nebojāts.
