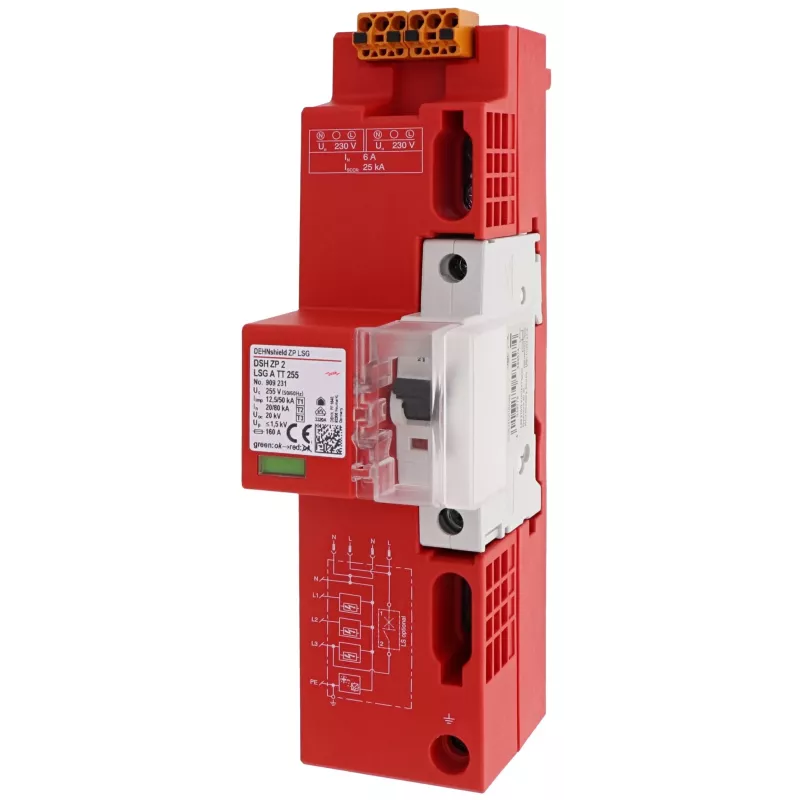

DEHN DSH ZP 2 LSG A TT 25 zibens un pārsprieguma aizsargs, 1.+2. tips, 2 polu, 255V, 909231

Ja sadalē jāaizsargā TT vai TN-S sistēma no tiešiem zibens spērieniem un pārspriegumiem, DEHN DSH ZP 2 LSG A TT 25 ir risinājums, kas vienā modulī apvieno 1. un 2. tipa aizsardzību. Ierīce izmanto dzirksteļu sprūda tehnoloģiju, kas droši novada lielas enerģijas pārejas uz zemi, vienlaikus nodrošinot zemu aizsardzības līmeni jutīgai elektronikai.

Galvenās priekšrocības

• 1.+2. tips (I un II klase) – aizsardzība gan pret tiešiem zibens strāvas impulsiem, gan pret pārspriegumiem
• Dzirksteļu sprūda tehnoloģija – nav sekojošās strāvas problēmu, augsta drošība
• Kompakts 2 polu dizains – vienkārša uzstādīšana TT sistēmās, kur nepieciešama gan L-N, gan N-PE aizsardzība
• Nav nepieciešams ārējais rezerves drošinātājs līdz 315 A gG – mazāk darba uzstādīšanas laikā
• Atbilst IEC 61643-11 un EN 61643-11 standartiem

Kam piemērots

• Elektriķiem un sadalņu montētājiem, kuri uzstāda galvenos sadalņus dzīvojamās un komerciālās ēkās
• TT un TN-S barošanas sistēmām
• Jutīgu elektronisko iekārtu aizsardzībai no zibens izraisītiem pārspriegumiem

Tehniskā specifikācija

• Nominālais spriegums: 230 V AC (50/60 Hz)
• Maksimālais pastāvīgais darba spriegums: 255 V AC
• Zibens impulsa strāva (10/350 µs): 7 kA uz polu
• Nominālā izlādes strāva (8/20 µs): 20 kA
• Sprieguma aizsardzības līmenis: ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja: 100 A rms
• Reakcijas laiks: < 100 ns
• Aizsardzības ceļi: L-N, N-PE
• Montāža uz 35 mm DIN sliedes
• Korpusa materiāls: termoplasts, sarkans, UL 94 V-0
• Darba temperatūra: -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Maksimālais rezerves drošinātājs: 315 A gG
• Īsslēguma noturība: 50 kA rms
• Pievienojuma šķērsgriezums: 1,5–35 mm² viendzīslu / 1,5–25 mm² daudzdzīslu

Kā lietot

Uzstādiet ierīci galvenajā sadalnē uz 35 mm DIN sliedes. Pievienojiet fāzes vadītāju (L) un neitrālo vadītāju (N) attiecīgajiem spailēm, bet aizsardzības vadītāju (PE) – N-PE spailei. Pārliecinieties, ka sistēmas spriegums nepārsniedz 255 V AC. Ierīce ir gatava darbam uzreiz pēc uzstādīšanas, bez papildu konfigurācijas.

Padoms: Lai nodrošinātu pilnīgu aizsardzību, ieteicams kombinēt ar 2. tipa pārsprieguma aizsargiem apakšsadalnēs. Regulāri pārbaudiet ierīces stāvokli – ja indikators ir mainījis krāsu, aizstājiet moduli.
