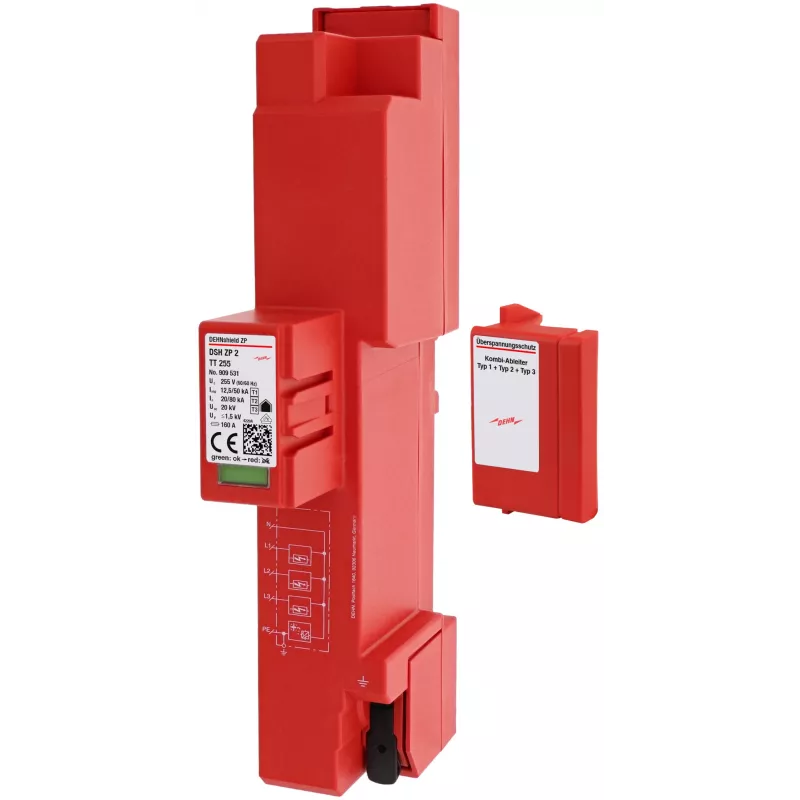

DEHN DSH ZP 2 TT 255 kombinētais zibens strāvas un pārsprieguma aizsargs Type 1+2 909531

Ja ēkā ir TT vai TN-S tīkls, zibens spēriens vai pārspriegums var sabojāt dārgu elektroinstalāciju un ierīces. DEHN DSH ZP 2 TT 255 novērš šo risku, vienā modulī apvienojot 1. un 2. tipa aizsardzību.

Kāpēc izvēlēties šo aizsargu

• Kombinētā Type 1+2 aizsardzība – nav nepieciešami atsevišķi zibens un pārsprieguma aizsargi
• Kompekts 2 moduļu dizains – ietaupa vietu sadalnē
• Liela sekojošās strāvas dzēšanas spēja (50 kA rms) – droša darbība pat stipru traucējumu laikā
• Nav tālvadības signalizācijas kontakta – vienkāršāka uzstādīšana
• Termoplastmasas korpuss ar UL 94 V-0 degamības klasi – paaugstināta ugunsdrošība

Tehniskie dati

• SPD tips: Type 1 + Type 2
• Sistēmas konfigurācija: TT un TN-S
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Zibens impulsa strāva (Iimp) (10/350 µs): 12.5 kA uz polu
• Sprieguma aizsardzības līmenis (Up): ≤ 1.5 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA rms
• Īssavienojuma noturība (Isccr): 50 kA rms
• Reakcijas laiks (tA): < 100 ns
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Montāžas tips: 35 mm DIN sliede
• Polu skaits: 2
• Korpusa materiāls: termoplasts, UL 94 V-0
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: EN 61643-11 / IEC 61643-11
• Tehnoloģija: dzirksteļu sprūda (RADAX Flow)
• Tālvadības signalizācijas kontakts: nav

Kam piemērots

Šis aizsargs ir paredzēts elektriķiem un uzstādītājiem, kuri strādā ar TT un TN-S sistēmām dzīvojamās, komerciālās un rūpnieciskās ēkās. Tas ir īpaši noderīgs vietās, kur nepieciešama gan zibens, gan pārsprieguma aizsardzība vienā ierīcē, piemēram, sadalnēs ar ierobežotu vietu.

Kā lietot

Uzstādiet aizsargu uz 35 mm DIN sliedes sadalnē. Pievienojiet to atbilstoši TT vai TN-S sistēmas shēmai, ievērojot polu skaitu (2). Pārbaudiet, vai sistēmas spriegums nepārsniedz 255 V AC. Pēc uzstādīšanas pārliecinieties, ka aizsargs ir pareizi nostiprināts un savienojumi ir droši.

Padoms: regulāri pārbaudiet aizsarga stāvokli – ja indikators rāda bojājumu, nekavējoties nomainiet to, lai nodrošinātu nepārtrauktu aizsardzību.
