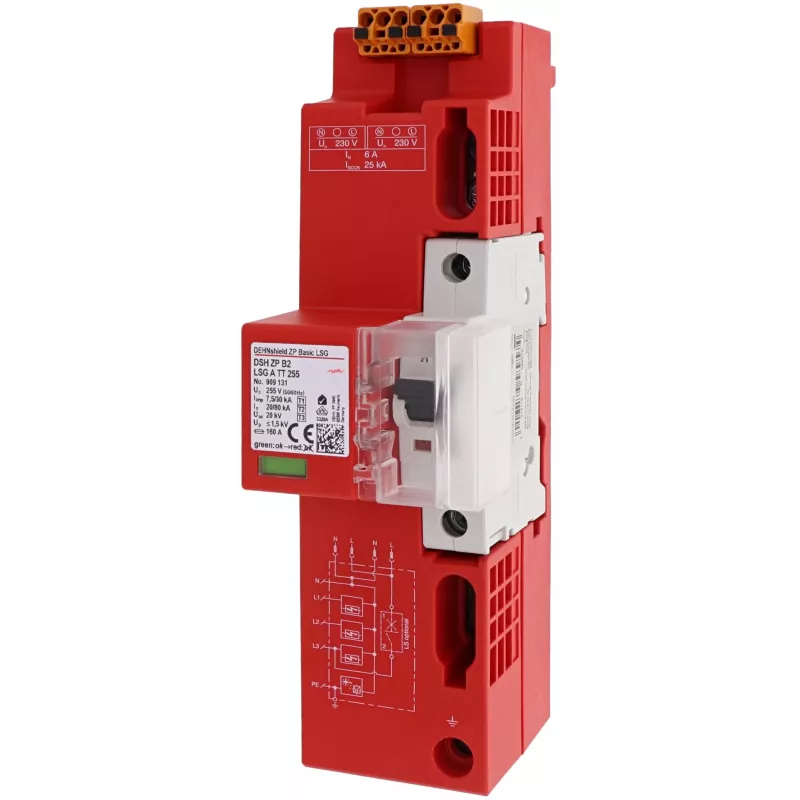

DEHN DSH ZP B2 LSG A TT 2 DSH ZP B2 LSG A TT 255 pārsprieguma aizsargs kombinētais 1+2 tips (909131)

Elektriķiem un projektu inženieriem, kuri uzstāda zibensaizsardzību TT un TN-S sistēmās, šis DEHN kombinētais pārsprieguma aizsargs nodrošina gan 1., gan 2. tipa aizsardzību vienā 2 polu modulī. Tas ir paredzēts galvenajiem sadalnes vairogiem, kur nepieciešama augsta izlādes spēja un zems aizsardzības līmenis.

Galvenās priekšrocības

• Augsts zibens impulsa strāvas tests: 25 kA (L-N/PE) un 50 kA (N-PE) saskaņā ar IEC 61643-11
• Zems sprieguma aizsardzības līmenis: ≤ 1,5 kV gan L-N/PE, gan N-PE ceļiem
• Sekojuma strāvas dzēšanas spēja: 50 kA rms
• Īsslēguma noturība: 50 kA rms ar maksimālo 160 A gG aizsargdrošinātāju
• Ātra reakcijas laiks: ≤ 100 ns
• Plašs darba temperatūras diapazons: no -40 °C līdz +80 °C
• Kompakts 2 polu dizains 35 mm DIN sliedei

Tehniskie dati

• SPD tips: 1. + 2. tips (I + II klase)
• Zemējuma sistēmas: TT, TN-S
• Nominālais spriegums (Un): 230 / 400 V AC (50/60 Hz)
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Zibens impulsa strāva (Iimp) (10/350 µs): 25 kA (L-N/PE), 50 kA (N-PE)
• Nominālā izlādes strāva (In) (8/20 µs): 25 kA (L-N/PE), 50 kA (N-PE)
• Sprieguma aizsardzības līmenis (Up): ≤ 1,5 kV
• Sekojuma strāvas dzēšanas spēja (Ifi): 50 kA rms
• Īsslēguma noturība (Isccr): 50 kA rms
• Maksimālais rezerves drošinātājs: 160 A gG
• Reakcijas laiks (tA): ≤ 100 ns
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Montāža: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Polu skaits: 2
• Aizsardzības tehnoloģija: dzirksteļu sprūda
• Standarti: IEC 61643-11 / EN 61643-11
• Korpusa materiāls: termoplasts, UL 94 V-0

Kam piemērots

Šis aizsargs ir ideāli piemērots elektroinstalācijas profesionāļiem, kuri strādā ar ēku galvenajām sadalnēm TT un TN-S sistēmās. Tas nodrošina uzticamu aizsardzību pret zibens radītiem pārspriegumiem un komutācijas pārspriegumiem, vienlaikus ietaupot vietu sadalnē, jo apvieno divus aizsardzības tipus vienā ierīcē.

Kā lietot

Uzstādiet ierīci uz 35 mm DIN sliedes galvenajā sadalnē. Pievienojiet atbilstoši L-N/PE un N-PE shēmai. Pārliecinieties, ka tīkla nominālais spriegums atbilst 230/400 V AC un maksimālais pastāvīgais spriegums nepārsniedz 255 V AC. Izmantojiet maksimālo 160 A gG aizsargdrošinātāju, lai nodrošinātu pareizu aizsardzību. Ierīce atbilst IEC 61643-11 standartam.

Padoms: pirms uzstādīšanas vienmēr pārbaudiet, vai tīkla parametri atbilst ierīces specifikācijām, un konsultējieties ar sertificētu elektriķi, ja nepieciešams.
