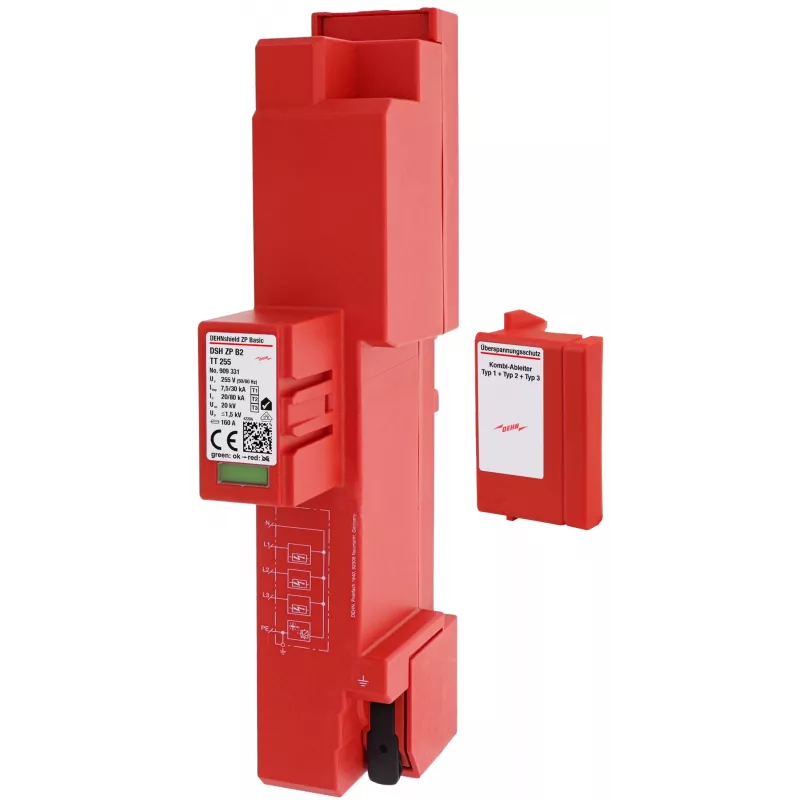

DEHN DSH ZP B2 TT 255 1.+2. tipa kombinētais pārsprieguma aizsargs 3+1 255V 909331

Ja jūsu sadalnes galvenajā panelī trūkst pārsprieguma aizsardzības, zibens spēriens vai komutācijas pārspriegums var vienā mirklī iznīcināt dārgu elektroniku. DEHN DSH ZP B2 TT 255 apvieno 1. un 2. tipa aizsardzību vienā ierīcē, nodrošinot gan zibens strāvas, gan pārsprieguma novadīšanu.

Galvenās priekšrocības

Šis kombinētais aizsargs spēj novadīt kopējo zibens impulsa strāvu līdz 50 kA (10/350 µs), vienlaikus nodrošinot aizsardzības līmeni ≤1.5 kV. 3+1 shēma ar atsevišķu NPE moduli padara to ideāli piemērotu TT un TN-S sistēmām, kur neitrāles un aizsargzemējuma vadi ir atdalīti. Turklāt sekojošās strāvas dzēšanas spēja 50 kA rms garantē drošu atslēgšanos pat tad, ja tīklā rodas bīstamas strāvas.

Kam piemērots

• TT un TN-S zemējuma sistēmām
• Galvenajiem sadalnes paneļiem un apakšsadalnēm
• Jutīgu elektronisko iekārtu aizsardzībai

Galvenie tehniskie parametri

• Pārsprieguma aizsardzības ierīces tips: 1. + 2. tips
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Zibens impulsa strāva (Iimp) uz polu: 12,5 kA (10/350 µs)
• Kopējā zibens impulsa strāva (Itotal): 50 kA (10/350 µs)
• Nominālā novadīšanas strāva (In): 20 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤1,5 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA rms
• Reakcijas laiks (tA): ≤100 ns
• Polu skaits: 3 poli + NPE (3+1 konfigurācija)
• Montāžas tips: 35 mm DIN sliede
• Pievienojuma šķērsgriezums: 1,5 - 35 mm² viendzīslu / 1,5 - 25 mm² daudzdzīslu
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Korpusa materiāls: termoplasts, sarkans, UL 94 V-0

Ieteikumi

Uzstādiet galvenajā sadalnes panelī, lai aizsargātu pret tiešiem zibens spērieniem un pārspriegumiem, nodrošinot atbilstību EN 61643-11 standartam.
