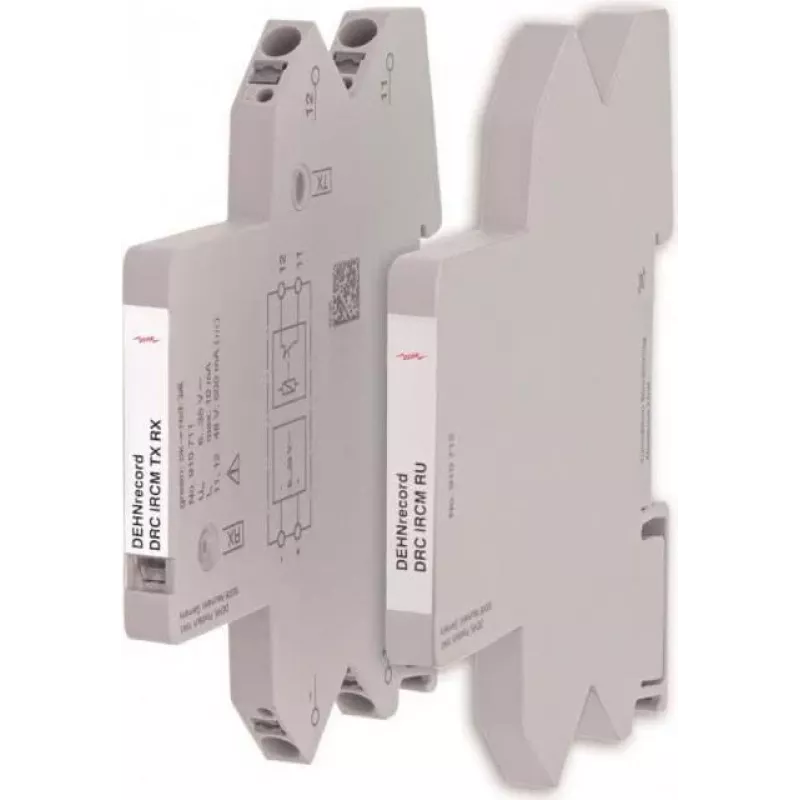

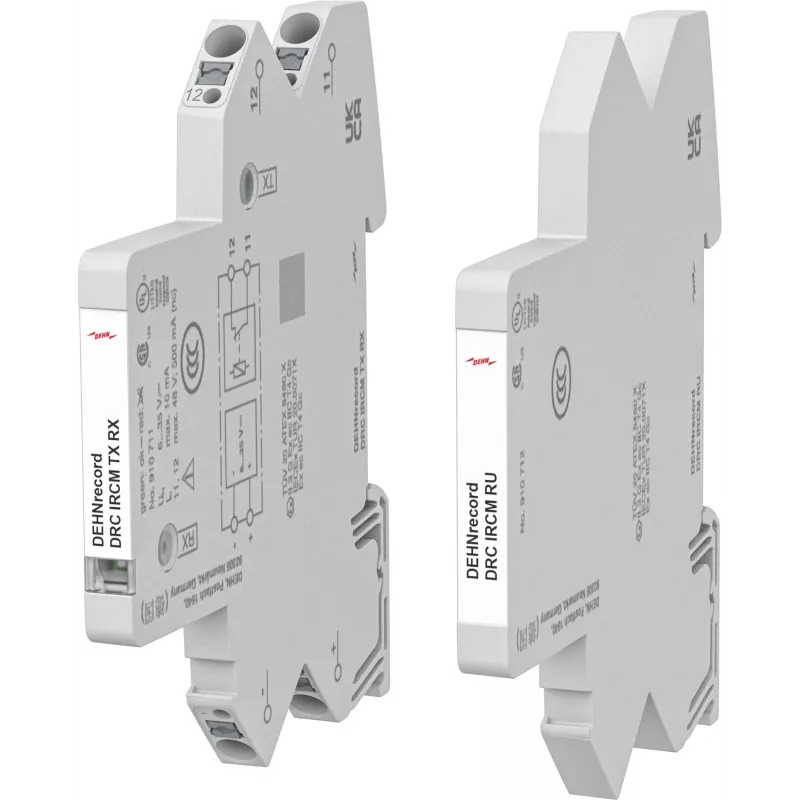

DEHN record DRC IRCM izolācijas un noplūdes strāvas kontroles modulis 910710

Ja elektroinstalācijā kaut kur sāk pasliktināties izolācija, to parasti pamana tikai tad, kad jau ir par vēlu — noticis bojājums vai nostrādājusi aizsardzība. DEHN record DRC IRCM 910710 ir paredzēts tieši tam, lai šo brīdi nepalaistu garām: tas nepārtraukti uzrauga gan izolācijas pretestību, gan noplūdes strāvas un ļauj reaģēt laikus.

Kāpēc to izvēlas

• Vienlaikus uzrauga izolācijas pretestību no 1 kΩ līdz 10 MΩ un noplūdes strāvu no 0,3 mA līdz 30 A
• Divi bezpotenciāla pārslēguma releja izejas trauksmes signalizācijai
• Modbus RTU (RS485) saskarne ēku vadības sistēmām
• LCD ar fona apgaismojumu — statusu un iestatījumus var apskatīt uz vietas
• Kompakts 4 moduļu DIN sliedes korpuss

Kam tas noder

DRC IRCM ir piemērots elektroinstalācijām, kur izolācijas novecošanās vai noplūdes strāvas var liecināt par topošiem bojājumiem. Regulējami trauksmes sliekšņi ļauj pielāgot ierīci konkrētās sistēmas prasībām, un releja izejas var ieslēgt ārējo trauksmi vai atslēgt iekārtas. Modbus saskarne dod iespēju uzraudzīt un reģistrēt datus attālināti, tā samazinot nepieciešamību pēc manuālām pārbaudēm.

Tehniskie dati

• Barošanas spriegums: 230 V AC (50/60 Hz)
• Izolācijas pretestības uzraudzības diapazons: 1 kΩ līdz 10 MΩ
• Noplūdes strāvas uzraudzības diapazons: 0,3 mA līdz 30 A
• Releja kontaktu nomināls: 250 V AC / 5 A
• Saskarne: Modbus RTU (RS485)
• Displejs: LCD ar fona apgaismojumu
• Montāža: DIN sliede (4 moduļi)
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 °C līdz +55 °C
• Izolācijas mērīšanas princips: impulsa līdzstrāva
• Noplūdes strāvas mērīšanas princips: True RMS (jutīgs pret AC/DC)
• Sistēmu saderība: TN, TT, IT sistēmas
• Standarti: IEC 61557-8, IEC 61557-9

Praktiski padomi

Uzstādot DRC IRCM, iestatiet trauksmes sliekšņus atbilstoši konkrētās instalācijas normai — pārāk zems slieksnis radīs liekas trauksmes, pārāk augsts var palaist garām reālu izolācijas bojājumu. Releja izejas var izmantot, piemēram, lai ieslēgtu brīdinājuma lampu vai nosūtītu signālu uz ēkas vadības sistēmu. Regulāri pārbaudiet Modbus datus, lai savlaicīgi pamanītu izolācijas pretestības samazināšanās tendenci.
