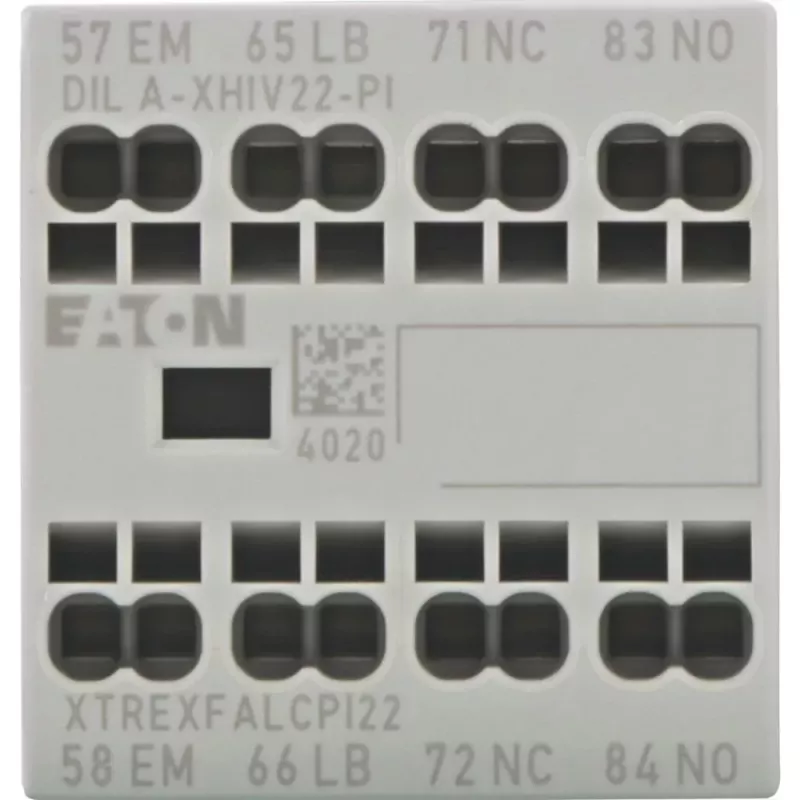

EATON DILA-XHIV22-PI palīgkontaktu bloks, 4-polu, 2NO+2NC, 16 A, sānu montāža 199322

Ja vajag paplašināt kontaktora loģiku, EATON DILA-XHIV22-PI dod četrus papildu kontaktus — divus normāli atvērtus un divus normāli aizvērtus — tieši tur, kur tos izmanto vadības ķēdēs. Sānu montāža nozīmē, ka bloks nostiprinās pie kontaktora sāniem, tāpēc panelī nekas nav jāpārkārto un vadi paliek īsi.

Kam tas noder

Elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuri strādā ar EATON DILM7–DILM38 kontaktoriem un vajag statusa atgriezenisko saiti, elektrisko bloķēšanu vai papildu vadības signālus. Ja kontaktors jau ir, bet tam trūkst palīgkontaktu, šis bloks ir vienkāršākais risinājums.

Galvenās īpašības

• 4-polu palīgkontaktu bloks ar 2 NO un 2 NC kontaktiem
• Nominālā termiskā strāva (Ith) 16 A — der arī prasīgākām vadības ķēdēm
• Sānu montāža — ātri un droši piestiprinās pie saderīga kontaktora
• Skrūvju spailes — uzticama pieslēgšana uz vietas
• Nominālais izolācijas spriegums līdz 690 V

Specifikācijas

• Polu skaits: 4
• Kontaktu konfigurācija: 2 NO + 2 NC
• Nominālā termiskā strāva (Ith): 16 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -25 līdz +60 °C
• Saderība: EATON DILM7 līdz DILM38 kontaktori

Kā lietot

Pirms pasūtīšanas pārbaudiet kontaktora modeli — DILA-XHIV22-PI ir paredzēts sānu montāžai tieši DILM7–DILM38 sērijai. Uzstādiet bloku kontaktora sānos, pievelciet skrūvju spailes un pārliecinieties, ka vadības ķēdes strāva nepārsniedz 16 A termisko nominālu. Ja lietojat vairākus palīgblokus, ievērojiet ražotāja norādīto montāžas secību.

Padoms: ja kontaktors jau darbojas, atzīmējiet esošos vadus pirms bloka pievienošanas — tā izvairīsities no pārpratumiem ar NO/NC loģiku. IP20 nozīmē, ka bloks jāuzstāda sadales skapī, nevis atklātā vidē.
