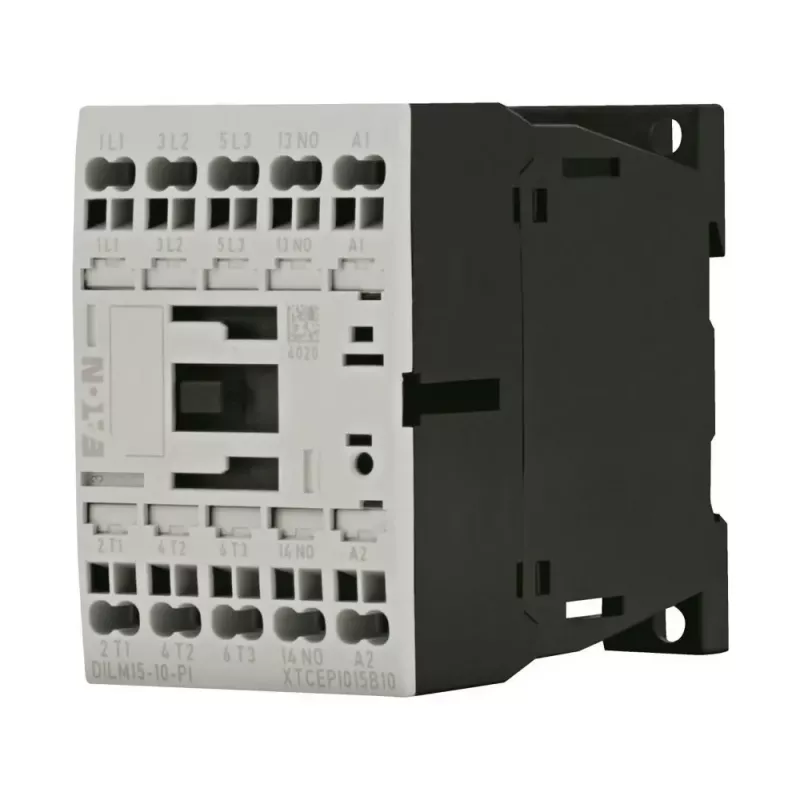

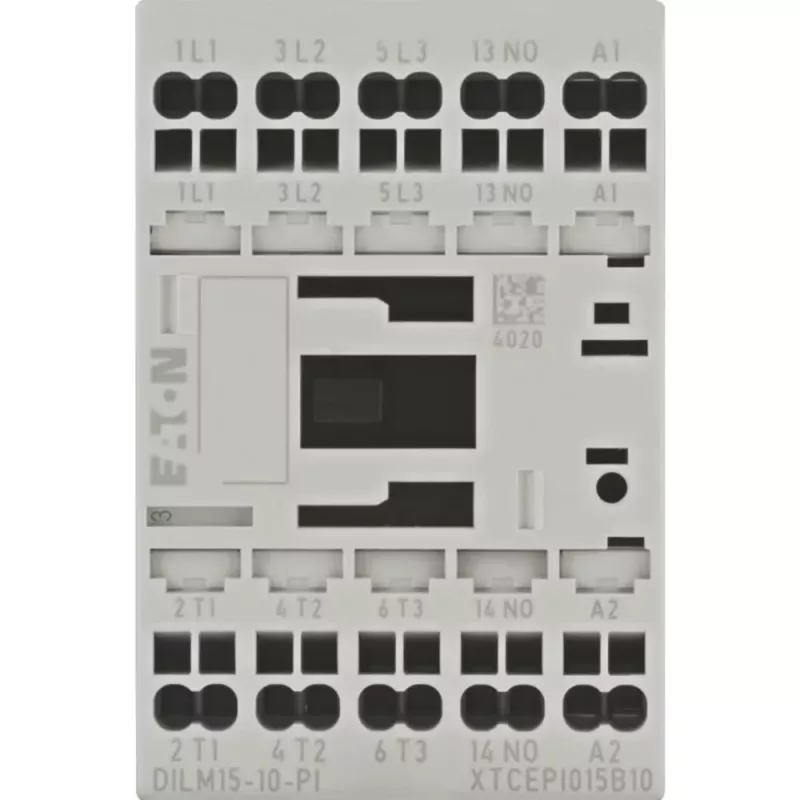

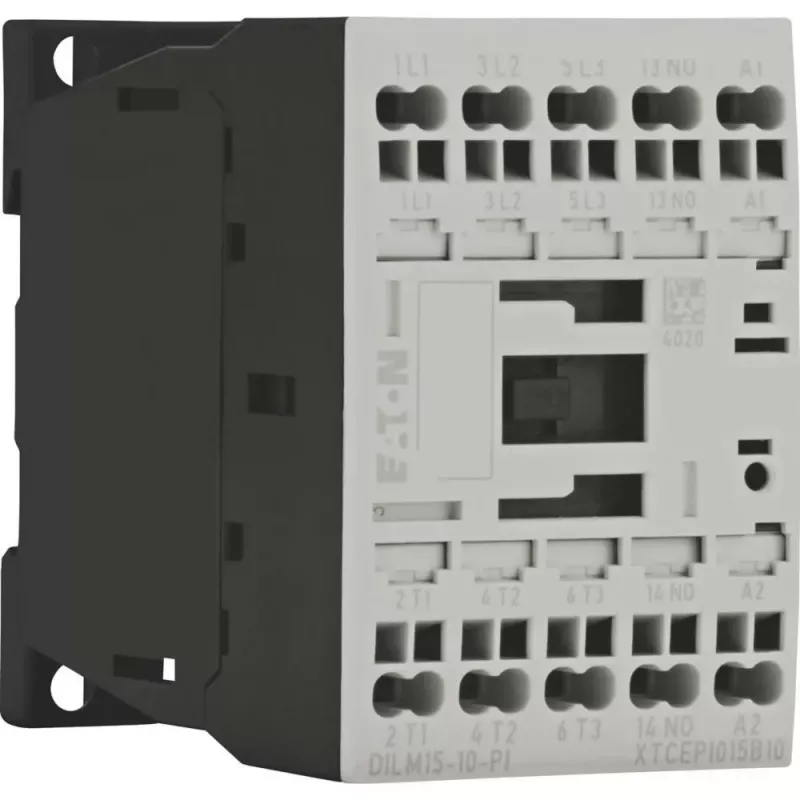

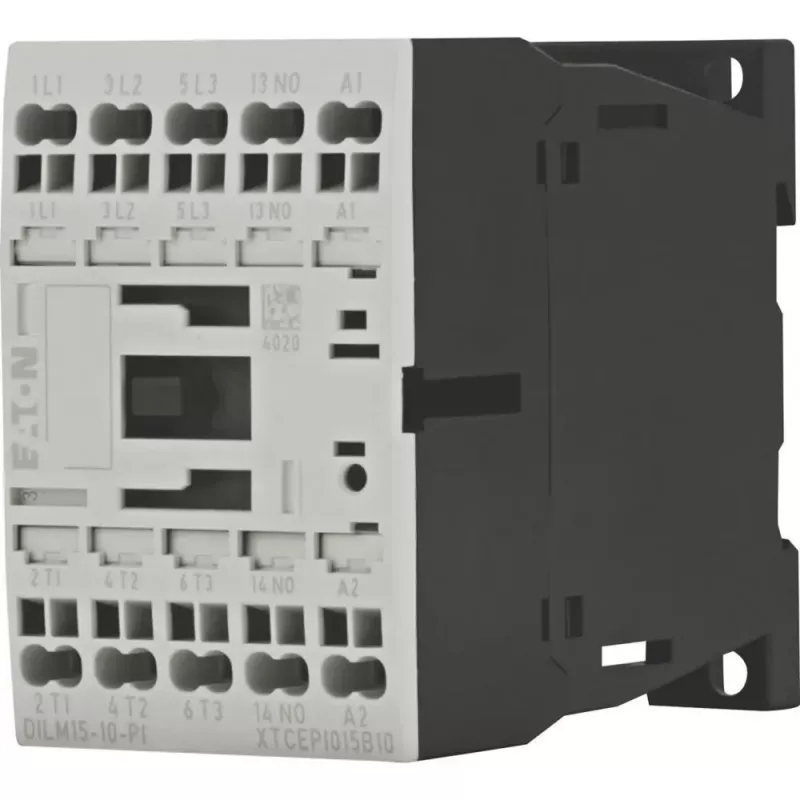

Eaton DILM15-10(24VDC)-PI jaudas kontaktors, 3 NO galvenie kontakti, 1 NO palīgkontakts, 24 V DC spole, 15 A AC-3, 7,5 kW 199253

Kad vadības panelī jāslēdz motors vai cita slodze, uzticams kontaktors ir tas, kas visu notur kopā. Eaton DILM15-10(24VDC)-PI nodrošina trīspolu pārslēgšanu ar 24 V DC spoli, kas ļauj to vadīt no drošas zemsprieguma ķēdes – tieši tā, kā to prasa mūsdienu automatizācijas risinājumi.

Kam tas paredzēts

Elektriķiem, panelu būvētājiem un apkopes speciālistiem, kuriem nepieciešams kompakts kontaktors motoru, apkures, apgaismojuma un citu industriālo slodžu vadībai. Piemērots arī tiem, kas modernizē esošās iekārtas un meklē standarta DIN sliedes risinājumu.

Galvenās priekšrocības

• 3 galvenie normāli atvērtie (NO) kontakti – droša trīsfāžu slodzes pārslēgšana
• 1 normāli atvērts (NO) palīgkontakts signālu un vadības loģikas ķēdēm
• 24 V DC spole – saderīga ar mūsdienu vadības kontrolieriem un drošības ķēdēm
• Nominālā darba strāva 15 A pie AC-3, 400 V
• Nominālā darba jauda 7,5 kW pie AC-3, 400 V
• Skrūvju spailes drošam un ātram savienojumam
• Montāža uz DIN sliedes vai ar skrūvēm – elastīga uzstādīšana

Tehniskie dati

• Sērija: DILM
• Galveno polu skaits: 3
• Galveno kontaktu konfigurācija: 3 NO
• Palīgkontaktu konfigurācija: 1 NO
• Spoles spriegums: 24 V DC
• Nominālā darba strāva (AC-3, 400 V): 15 A
• Nominālā darba strāva (AC-1, 690 V): 32 A
• Nominālā darba jauda (AC-3, 400 V): 7,5 kW
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāžas veids: DIN sliede / skrūvju montāža
• Savienojumu tips: skrūvju spailes
• Darba temperatūras diapazons: -25 līdz +60 °C
• Aizsardzības pakāpe: IP20
• Standarti: IEC/EN 60947, VDE
• Elektriskā izturība (AC-3): >1,5 x 10^6 darbības cikli
• Mehāniskā izturība: >10 x 10^6 darbības cikli

Kā lietot

Pārbaudiet, vai vadības spriegums atbilst 24 V DC spolei. Motoru slodzēm vienmēr salīdziniet AC-3 nominālo strāvu ar motora pilnas slodzes strāvu. Uzstādiet uz standarta 35 mm DIN sliedes vai piestipriniet ar skrūvēm, lai nodrošinātu stabilu kontaktu.

Padoms: Ja aizstājat vecāku kontaktoru, pārliecinieties, ka palīgkontaktu skaits un tips atbilst jūsu vadības shēmai. 24 V DC spole ir jutīga pret polaritāti – nepareizs savienojums var to sabojāt. Vienmēr atstājiet rezervi strāvas ķēdē, jo motora palaišanas strāva var būt vairākas reizes lielāka par nominālo.
