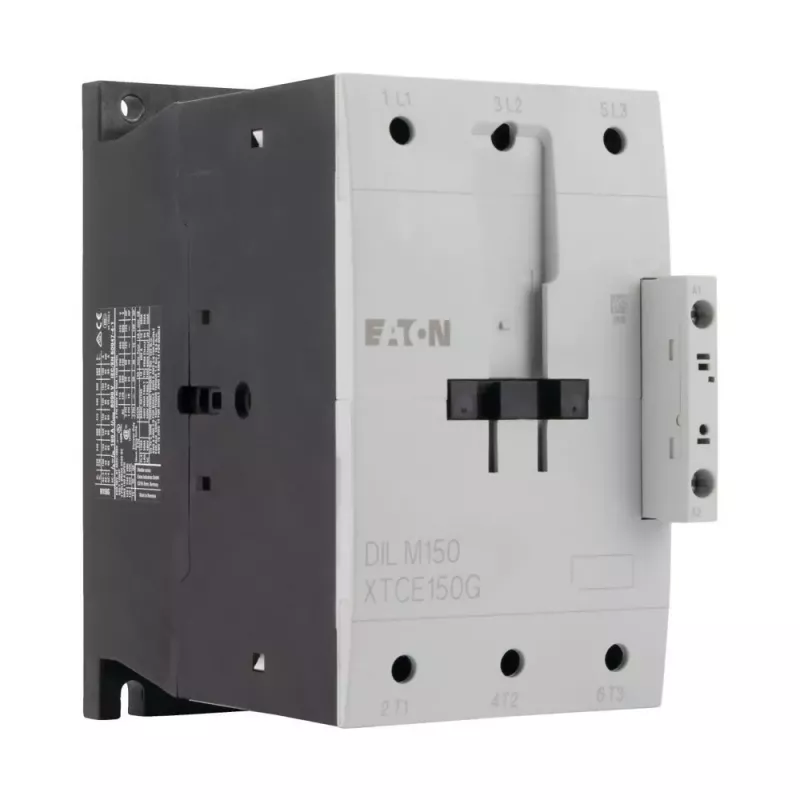

Eaton DILM150 RAC240 Kontaktors 3-poliem 75 kW 400 V AC-3 150 A 240 V AC spole 239588

Eaton DILM150 RAC240 ir 3-poliem kontaktors ar 75 kW jaudu pie 400 V AC-3 un 150 A darba strāvu, kas paredzēts prasīgām motora komutācijas aplikācijām rūpniecībā.

Galvenās priekšrocības

• 150 A nominālā darba strāva pie AC-3 kategorijas
• 240 V AC spole (50/60 Hz) – piemērota standarta vadības spriegumam
• Augsts izolācijas spriegums 690 V un impulsa izturība 8 kV
• Plašs darba temperatūras diapazons: no -25 līdz +60 °C
• Iebūvēti palīgkontakti: 1 NO + 1 NC
• Skrūvju spailes un montāža uz DIN sliedes vai ar skrūvēm

Kam piemērots

Šis kontaktors ir ideāls rūpniecisko motoru vadībai, piemēram, sūkņiem, ventilatoriem, konveijeriem un citām iekārtām, kur nepieciešama uzticama 75 kW motoru ieslēgšana/izslēgšana pie 400 V AC. Piemērots gan jaunu sistēmu izbūvei, gan esošo aizvietošanai.

Tehniskā specifikācija

• Ražotājs: Eaton
• Modelis: DILM150 RAC240
• Daļas numurs: 239588
• Polu skaits: 3
• Nominālā darba jauda (AC-3, 400 V): 75 kW
• Nominālais darba spriegums (Ue): 400 V AC
• Nominālā izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Izmantošanas kategorija: AC-3
• Palīgkontakti: 1 NO + 1 NC
• Spaiļu tips: skrūvju spailes
• Montāža: DIN sliede / skrūvju montāža
• Aizsardzības pakāpe (spailēm): IP20
• Spoles spriegums: 240 V AC

Lietošana

Pirms montāžas pārliecinieties, ka sistēma ir atslēgta no barošanas. Pievienojiet spoles vadus atbilstoši 240 V AC vadības spriegumam. Galvenos kontaktus izmantojiet motora barošanas ķēdē, ievērojot AC-3 kategorijas prasības. Palīgkontaktus var izmantot signālu padevei vadības sistēmām. Montāžu veiciet uz DIN sliedes vai ar skrūvēm, nodrošinot atbilstošu ventilāciju.

Padoms: vienmēr pārbaudiet, vai kontaktora spole atbilst jūsu vadības spriegumam (240 V AC), un izmantojiet piemērotus kabeļu šķērsgriezumus 150 A strāvai, lai izvairītos no pārkaršanas.
