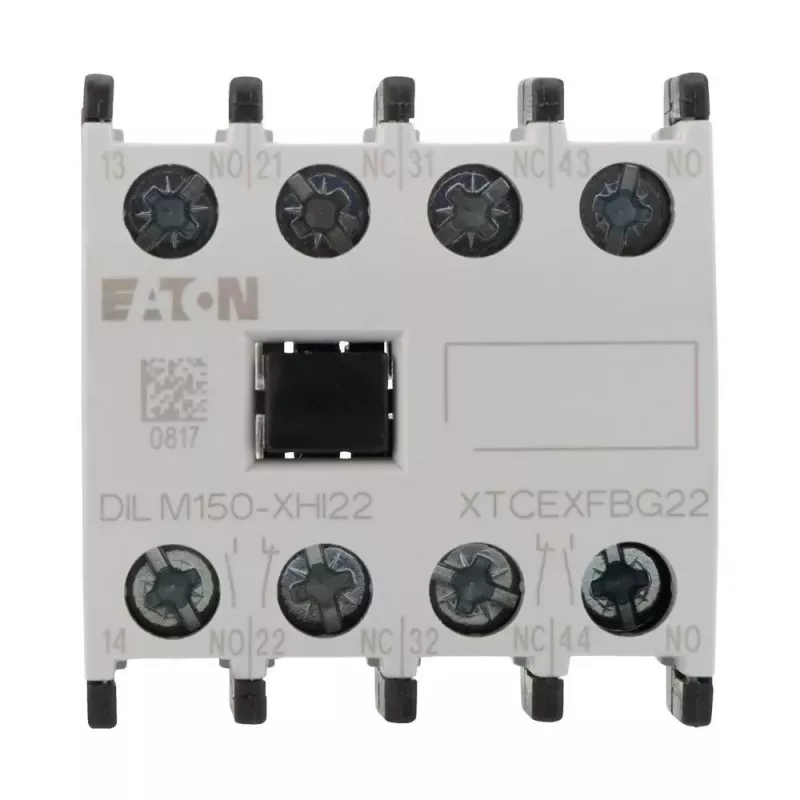

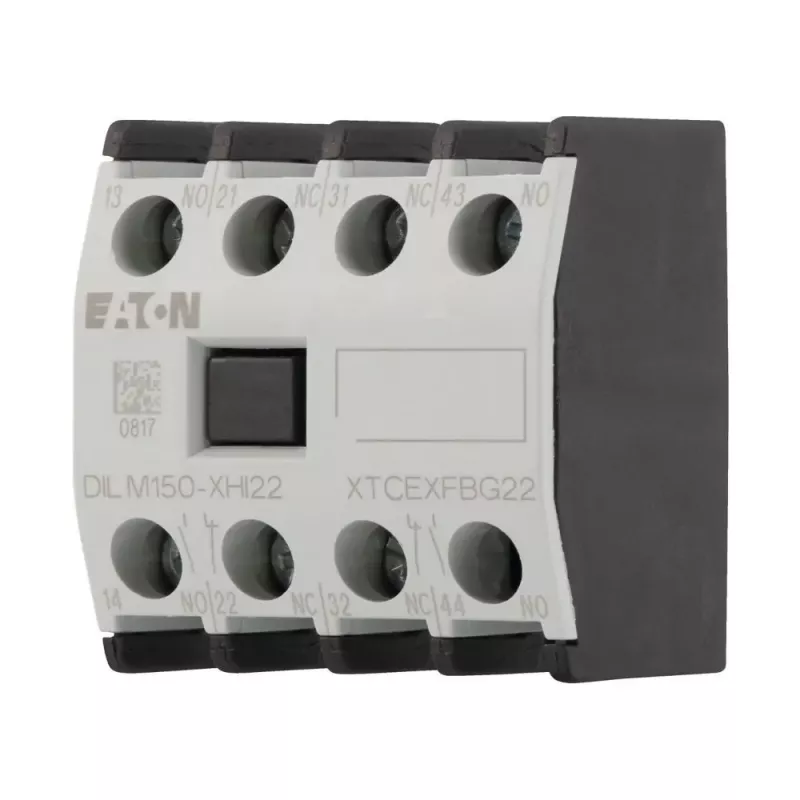

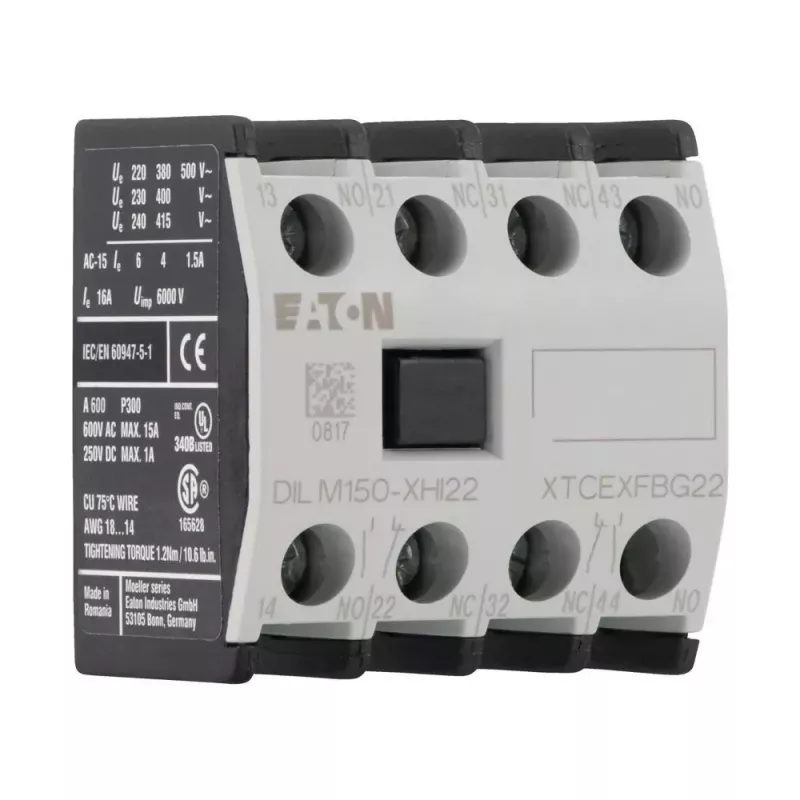

Eaton DILM150-XHI22 palīgkontaaktu bloks, 2NO+2NC, priekšējā montāža, skrūvju spailes 277950

Ja jūsu Eaton DILM kontaktors ir sasniedzis savu pamata kontaktu robežu, šis palīgkontaaktu bloks ir tiešs risinājums — tas pievieno divus normāli atvērtus (NO) un divus normāli aizvērtus (NC) kontaktus, neprasot papildu vietu sadalnē. Priekšējā montāža nozīmē, ka bloks nostiprinās tieši kontaktora priekšpusē, un skrūvju spailes ļauj ātri un droši pieslēgt vadus.

Kāpēc izvēlēties šo bloku

Mehāniskā izturība sasniedz 10 miljonus darbības ciklu, tāpēc tas ir piemērots gan biežai pārslēgšanai, gan ilgstošai darbībai. Kompaktais dizains bez problēmām integrējas ar DILM40 līdz DILM170 kontaktoriem, paplašinot to funkcionalitāti. Kontaktu konfigurācija 2NO+2NC nodrošina elastīgu vadības ķēžu loģiku.

Kam piemērots

• Eaton DILM kontaktoriem (DILM40 – DILM170)
• Vadības ķēdēm, kur nepieciešami papildu NO/NC kontakti
• Rūpnieciskās automatizācijas un motoru vadības sistēmām

Galvenie tehniskie dati

• Kontaktu konfigurācija: 2 NO + 2 NC
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (DC-13, 220 V): 1 A
• Nominālais izolācijas spriegums: 690 V
• Aizsardzības pakāpe: IP20
• Apkārtējās vides temperatūra: -25 līdz +60 °C
• Mehāniskais kalpošanas laiks: 10 miljoni darbību
• Spaiļu ietilpība (viendzīslas): 1 x (0,75 - 2,5) mm²
• Spaiļu ietilpība (daudzdzīslu ar uzmavu): 1 x (0,75 - 1,5) mm²
• Pievilkšanas griezes moments: 0,8 - 1,2 Nm

Uzstādīšana un lietošana

Bloks paredzēts priekšējai montāžai uz kontaktora. Pēc nostiprināšanas pievienojiet vadus skrūvju spailēm, ievērojot norādīto pievilkšanas griezes momentu. Pārbaudiet, vai izvēlētais kontaktora modelis ir saderīgs (DILM40 – DILM170).

Pirms pasūtīšanas pārliecinieties par saderību ar konkrēto Eaton DILM kontaktora modeli. Ievērojiet pievilkšanas griezes momentu 0,8 - 1,2 Nm, lai nodrošinātu drošu elektrisko savienojumu. Ja lietojat daudzdzīslu vadus, izmantojiet uzmavas atbilstoši spaiļu ietilpībai.
