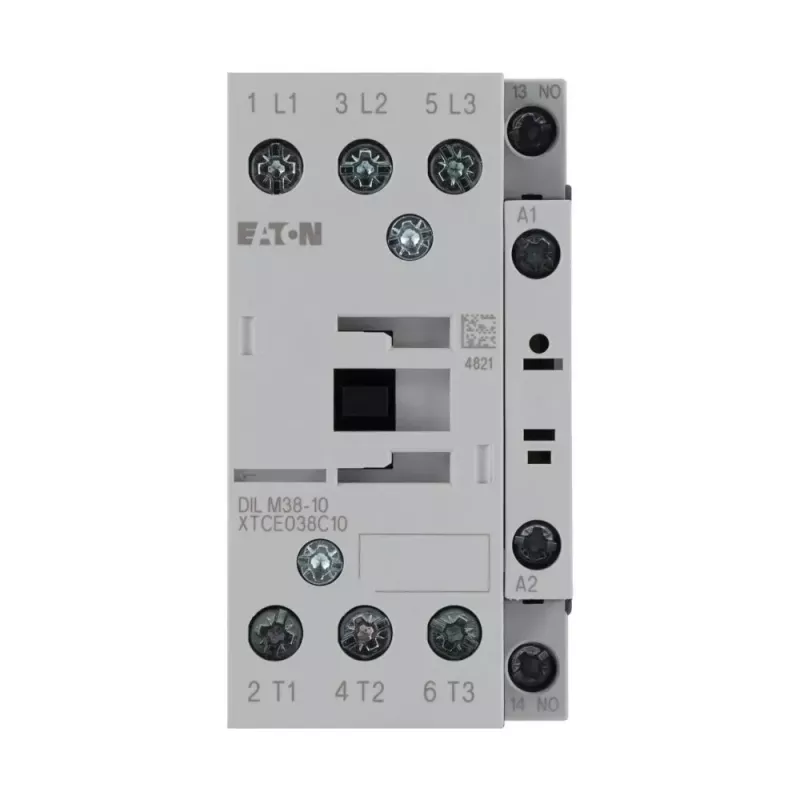

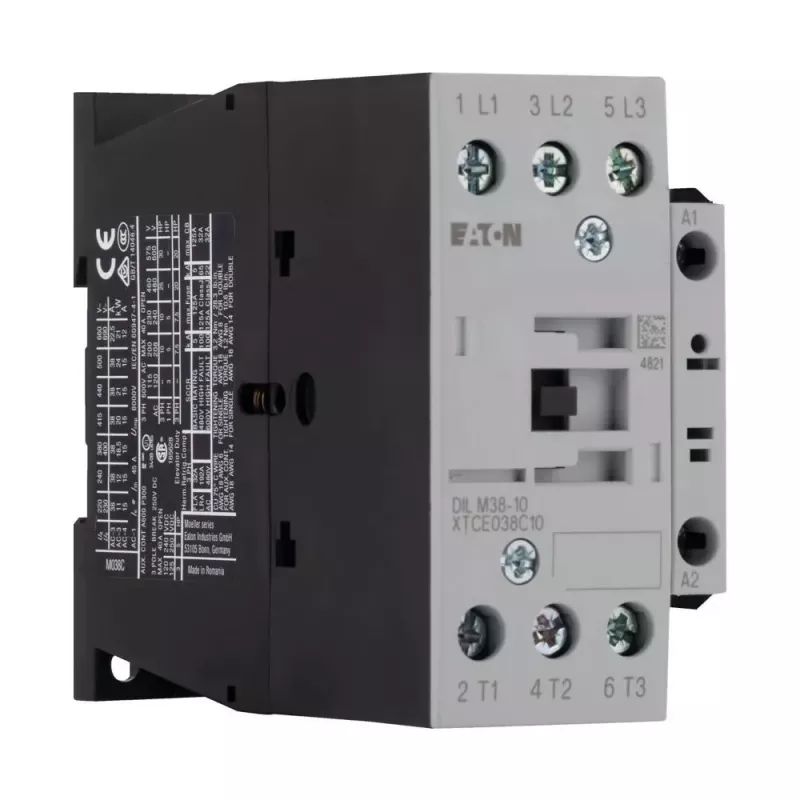

Eaton DILM38-10 jaudas kontaktors, 230 V AC 50 Hz / 240 V AC 60 Hz spole, 3 polu, 38 A, 1 NO palīgkontakts 112428

38 A nominālā darba strāva un 18,5 kW jauda pie 400 V AC — šis Eaton DILM38-10 kontaktors ir paredzēts, lai vadītu jaudīgas motora slodzes bez kompromisiem. Tā spole ar 230 V AC 50 Hz / 240 V AC 60 Hz nodrošina saderību ar standarta vadības ķēdēm, un iebūvētais 1 NO palīgkontakts ļauj ērti realizēt bloķēšanas vai signalizācijas funkcijas.

Kam tas paredzēts

Ideāli piemērots elektrosadales skapju montētājiem, apkopes inženieriem un mašīnu ražotājiem, kuriem nepieciešama uzticama komponente motoru palaišanai, apkures vadībai vai apgaismojuma slodzēm rūpnieciskā vidē. Piemērots lietojumiem ar biežu pārslēgšanos un ilgu kalpošanas laiku.

Galvenās iezīmes

• Nominālā darba strāva 38 A (AC-3, 400 V) motora slodzēm
• 3 polu galvenie kontakti ar skrūvju spailēm drošai pieslēgšanai
• Spoles spriegums: 230 V AC pie 50 Hz, 240 V AC pie 60 Hz
• 1 normāli atvērts (NO) palīgkontakts statusa atgriezeniskajai saitei vai vadības loģikai
• Montāža uz 35 mm DIN sliedes vai ar skrūvēm
• Augsta mehāniskā izturība: 10 miljoni darbību
• Elektriskā izturība: 1,5 miljoni darbību pie AC-3 slodzes

Specifikācijas

• Sērija: DILM
• Polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 38 A
• Nominālā darba strāva (AC-1, 400 V): 55 A
• Nominālā darba jauda (AC-3, 400 V): 18,5 kW
• Nominālais darba spriegums: līdz 690 V AC
• Spoles spriegums: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Palīgkontakti: 1 NO
• Spailes: skrūvju tipa
• Montāža: DIN sliede vai skrūves
• Aizsardzības pakāpe: IP20 (spailēm)
• Darba temperatūras diapazons: -25 līdz +60 °C
• Elektriskā kalpošana (AC-3): 1,5 x 10^6 darbības
• Mehāniskā kalpošana: 10 x 10^6 darbības
• Standarti: IEC/EN 60947, VDE 0660
• Īsslēguma aizsardzība (max drošinātājs gG/gL): 100 A

Kā lietot

Pārliecinieties, ka vadības ķēdes spriegums atbilst spoles nominālam, lai izvairītos no spoles pārdegšanas. Motora slodzēm izvēlieties atbilstošu aizsardzību pret pārslodzi un pārbaudiet īsslēguma koordināciju ar norādīto drošinātāja nominālu. Montējiet kontaktoru labi vēdināmā korpusā, lai uzturētu darba temperatūras robežās.

Padoms: vienmēr pārbaudiet spoles spriegumu pirms pieslēgšanas — 230 V AC spole neizturēs 400 V AC. Regulāri pārbaudiet kontaktu nodilumu, īpaši biežas pārslēgšanās gadījumā, un savlaicīgi nomainiet kontaktoru, lai izvairītos no neparedzētām apstāšanās reizēm.
