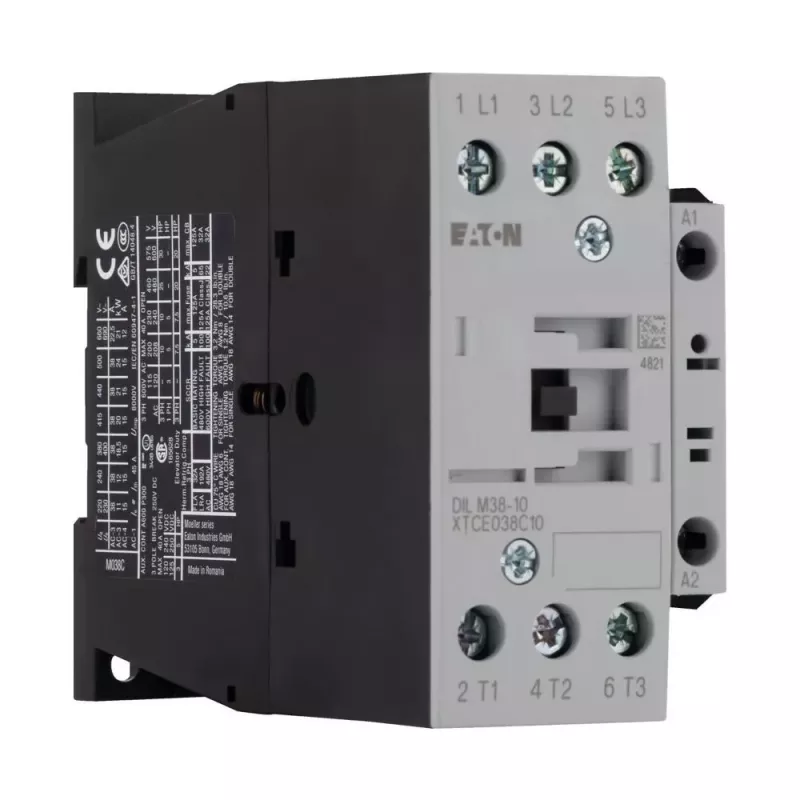

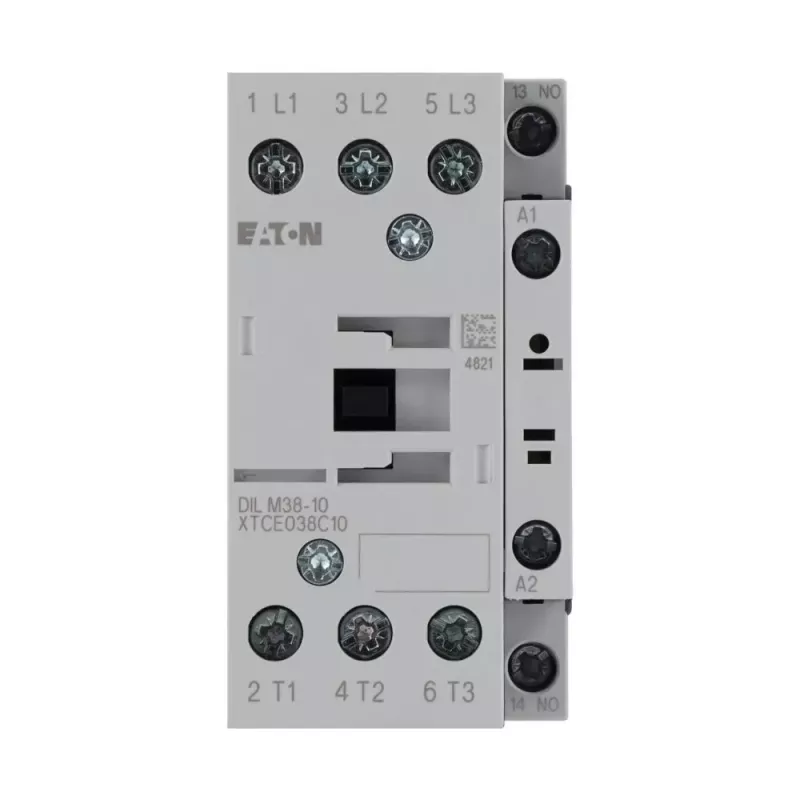

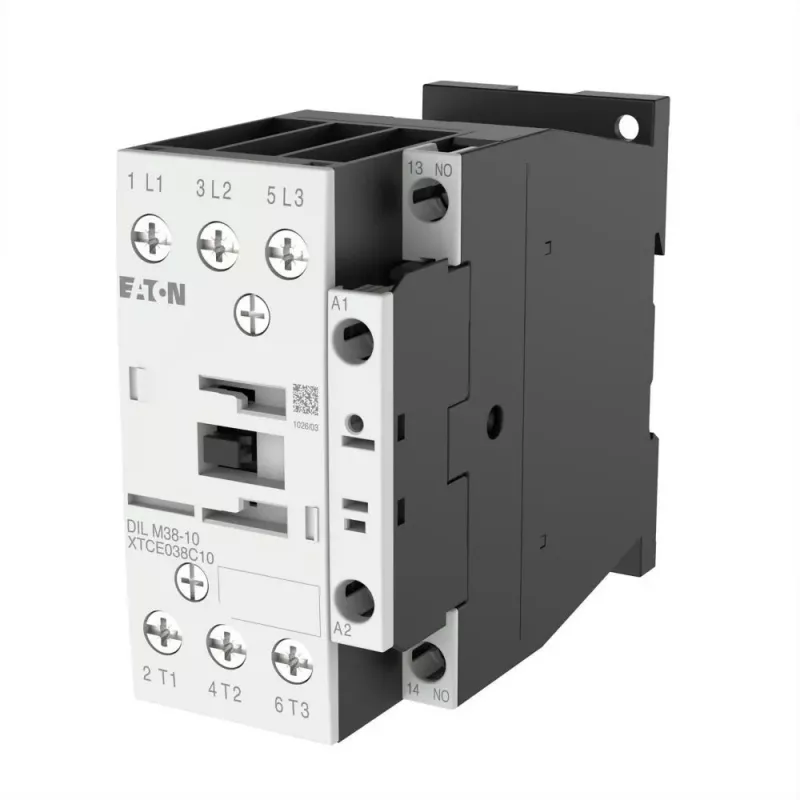

Eaton DILM38-10(RDC24) 3 polu jaudas kontaktors, 38 A AC-3, 24 V DC spole, 1 NO palīgkontakts 112442

Rūpniecisko vadības skapju montētājiem un elektriķiem, kuri meklē uzticamu risinājumu trīsfāžu motoru komutācijai līdz 18,5 kW, Eaton DILM38-10(RDC24) ir jaudas kontaktors ar 38 A nominālo darba strāvu pie AC-3 (400 V) un 24 V DC vadības spoli. Tā 3 polu galvenie kontakti (3 NO) un skrūvju spailes nodrošina drošu savienojumu pat prasīgos apstākļos.

Galvenās priekšrocības

• Augsta elektriskā izturība – 1,5 miljoni darbības ciklu (AC-3)
• Mehāniskā izturība – 10 miljoni darbības ciklu
• Plašs darba temperatūras diapazons no -25 līdz +60 °C
• Kompakti izmēri: 56 mm platums, 85 mm augstums
• Universāla montāža: DIN sliede vai skrūvēšana

Kam piemērots

Šis kontaktors ir ideāli piemērots rūpnieciskām vajadzībām, piemēram, motoru vadībai, sūkņu, ventilatoru un citu iekārtu komutācijai. Pateicoties 24 V DC spolei, tas ir saderīgs ar modernām vadības sistēmām, kur tiek izmantots līdzstrāvas vadības spriegums.

Tehniskā specifikācija

• Nominālā darba strāva (AC-3, 400 V): 38 A
• Nominālā darba strāva (AC-1, 690 V): 55 A
• Nominālais darba spriegums: 690 V AC
• Vadības ķēdes spriegums: 24 V DC
• Palīgkontakti: 1 NO
• Nominālā jauda (AC-3, 400 V): 18,5 kW
• Montāža: DIN sliede / skrūves
• Aizsardzības pakāpe: IP00
• Spaiļu tips: skrūvju spailes
• Polu skaits: 3
• Galveno kontaktu konfigurācija: 3 NO
• Vadības spoles tips: DC

Lietošanas piezīmes

Uzstādot kontaktoru, pārliecinieties, ka vadības spriegums atbilst 24 V DC, un ievērojiet ražotāja norādīto pievilkšanas momentu skrūvju spailēm. Ierīce ir paredzēta montāžai uz DIN sliedes vai ar skrūvēm, tāpēc to var ērti integrēt gan jaunos, gan esošos vadības skapjos.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet kontaktu stāvokli un savienojumu stingrību. Lietojot kontaktoru motoru vadībai, ieteicams izmantot papildu aizsardzības relejus, piemēram, termiskos relejus, lai pasargātu motoru no pārslodzes.
