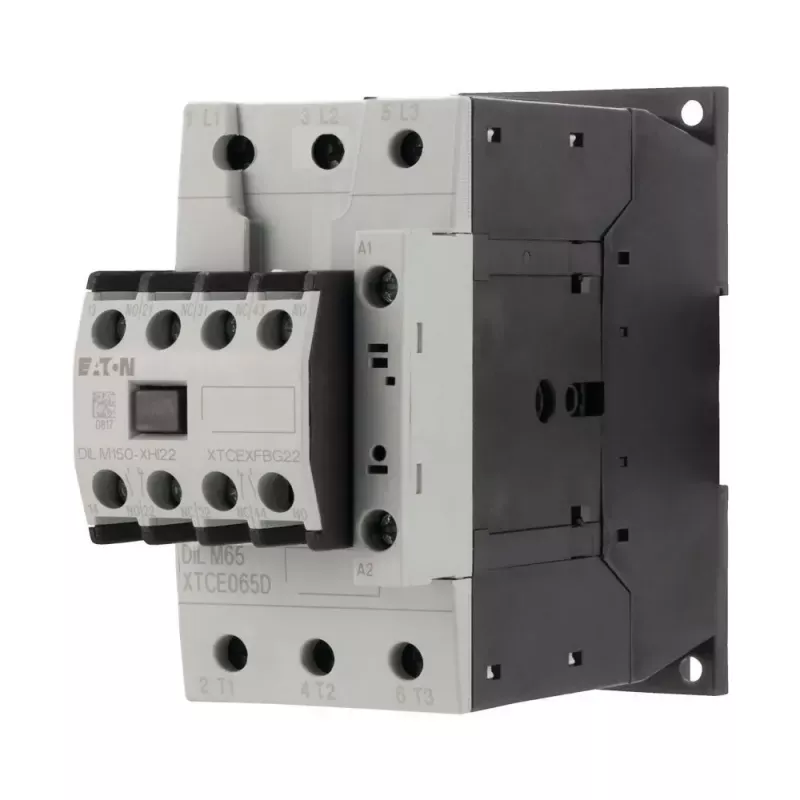

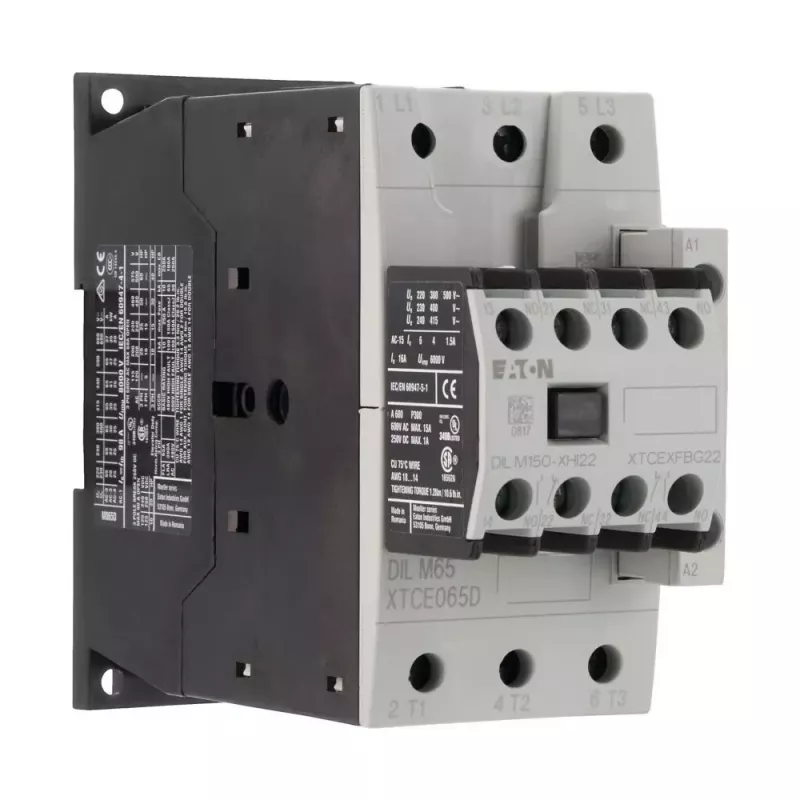

Eaton DILM65-22 jaudas kontaktors 30kW 400V AC 230V 50Hz 3-poliem 2NO 2NC 277926

Eaton DILM65-22 ir jaudas kontaktors, kas paredzēts trīsfāžu motoru komutācijai līdz 30 kW pie 400 V AC. Tas ir uzticams risinājums industriālajiem elektriķiem un sadales skapju būvētājiem, kuriem nepieciešama ilgmūžīga un droša darbība.

Galvenās priekšrocības

• Komutē trīsfāžu motorus līdz 30 kW (AC-3, 400 V) – piemērots sūkņiem, ventilatorem, kompresoriem.
• 65 A nominālā darba strāva AC-3 režīmā un 80 A AC-1 režīmā nodrošina jaudas rezervi.
• 230 V 50 Hz vadības spole – standarta vadības spriegums.
• 2 normāli atvērti (NO) un 2 normāli slēgti (NC) palīgkontakti ļauj ērti veidot bloķēšanas un signalizācijas shēmas.
• Skrūvju spailes un montāža uz DIN sliedes vai ar skrūvēm – vienkārša uzstādīšana.
• Elektriskā izturība AC-3 režīmā: 1,5 miljoni darbības ciklu.

Kam piemērots

Šis kontaktors ir ideāli piemērots industriālo iekārtu motoru vadībai, apkures un apgaismojuma kontroles shēmām, HVAC kompresoru un ventilatoru vadībai, kā arī sūkņu vadībai ūdens un notekūdeņu sistēmās. To bieži izmanto sadales skapjos, kur nepieciešama droša un ilgstoša darbība.

Tehniskā specifikācija

• Nominālā darba jauda (AC-3, 400 V): 30 kW
• Nominālā darba strāva (AC-3, 400 V): 65 A
• Nominālā darba strāva (AC-1, 400 V): 80 A
• Vadības spoles spriegums: 230 V AC, 50 Hz
• Palīgkontakti: 2 NO, 2 NC
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 8 kV
• Montāža: DIN sliede vai skrūves
• Spailes: skrūvju
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C

Kā lietot

Pievienojiet kontaktoru pie vadības ķēdes ar 230 V AC spoli. Galvenos kontaktus izmantojiet motora barošanas pārtraukšanai, bet palīgkontaktus – vadības signālu padevei vai bloķēšanai. Uzstādiet uz DIN sliedes vai piestipriniet ar skrūvēm sadales skapī. Pārliecinieties, ka vides temperatūra nepārsniedz +60 °C.

Padoms: Lai nodrošinātu ilgmūžību, izvēlieties kontaktoru ar atbilstošu jaudas rezervi un regulāri pārbaudiet skrūvju savienojumu pievilkšanas momentu. Izmantojiet tikai oriģinālos Eaton piederumus.
