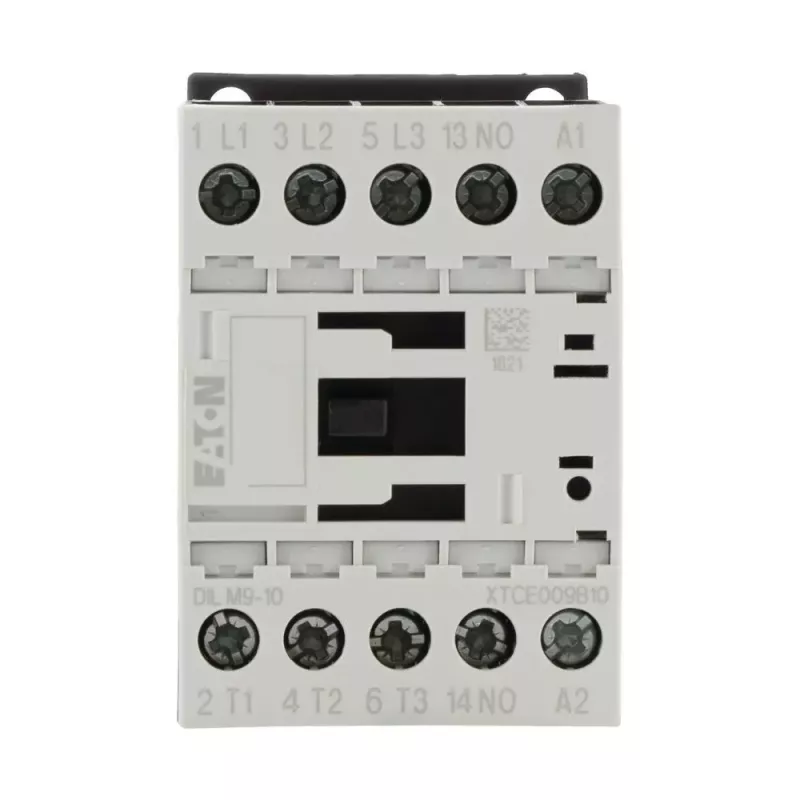

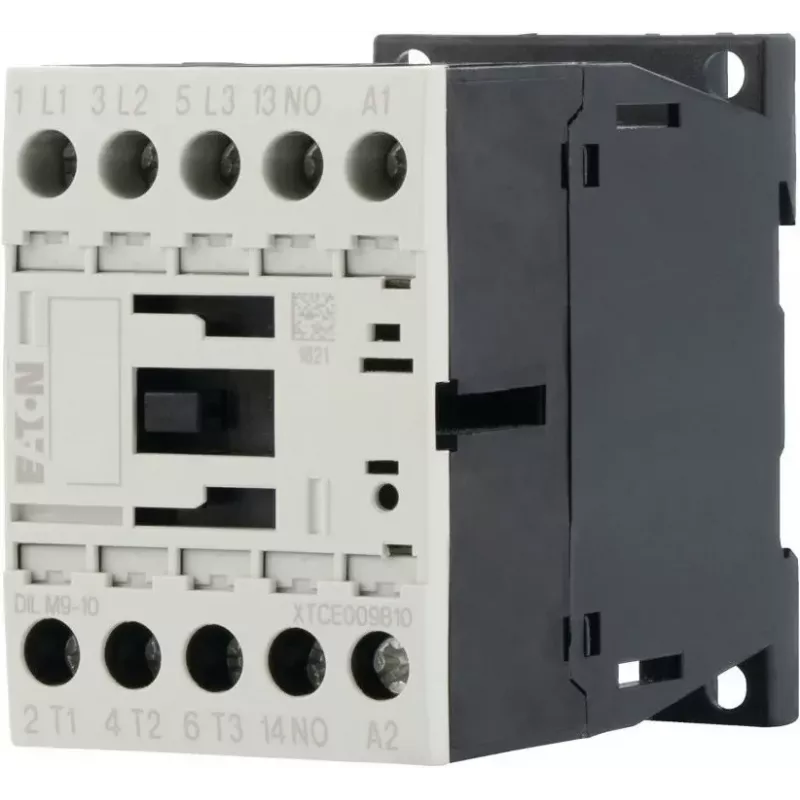

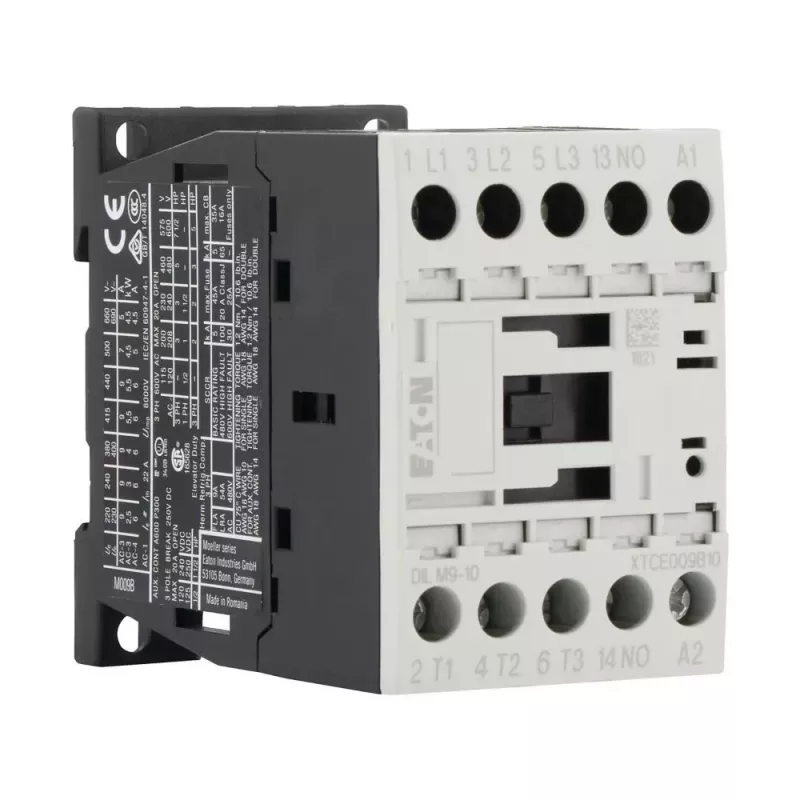

Eaton DILM9-10(24V50HZ) kontaktors, 3 polu, 24 V AC spole, 9 A, IP20 276677

Ja jūsu vadības panelī jau ir 24 V AC barošana, šis kontaktors ir tiešs risinājums motora vadībai bez papildu barošanas blokiem. Eaton DILM9-10(24V50HZ) ir kompakts 3 polu kontaktors ar 24 V AC spoli (50 Hz) un 9 A nominālo strāvu, kas ļauj komfortabli pārslēgt motorus līdz 4 kW pie 400 V AC-3. Tā 45 mm platums ietaupa vietu sadalnē, un IP20 aizsardzība ir piemērota lietošanai iekštelpās.

Galvenās priekšrocības

• 3 galvenie kontakti (NO) ar 9 A pie 400 V AC-3
• 24 V AC spole, 50 Hz – ideāli zema sprieguma vadības ķēdēm
• Nominālais izolācijas spriegums 690 V, impulsa izturība 6 kV
• IP20 aizsardzības pakāpe, montāža uz DIN sliedes vai ar skrūvēm
• Ilgs mehāniskais kalpošanas laiks: 10 miljoni darbību

Ikdienas lietošanā

DILM9-10 ir paredzēts biežai pārslēgšanai. Skrūvju spailes droši notur gan viendzīslu, gan daudzdrāšu vadus pat vibrācijas apstākļos. Kontaktors montējas uz standarta 35 mm DIN sliedes vai ar skrūvēm, un tā 45 mm platums atstāj vietu citām ierīcēm sadalnē. Papildu kontakts (1 NO) nodrošina statusa signālu bloķēšanai vai PLC ieejām.

Pilna specifikācija

• Polu skaits: 3
• Galveno kontaktu konfigurācija: 3 NO
• Palīgkontaktu konfigurācija: 1 NO
• Nominālā darba strāva (AC-3, 400 V): 9 A
• Nominālā darba jauda (AC-3, 400 V): 4 kW
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Spoles spriegums: 24 V AC
• Spoles frekvence: 50 Hz
• Mehāniskā izturība: 10 x 10^6 darbības
• Elektriskā izturība (AC-3): 1,5 x 10^6 darbības
• Apkārtējās vides temperatūra: -25 līdz +60 °C
• Spaiļu tips: skrūvju spailes
• Montāža: DIN sliede / skrūves
• Aizsardzības pakāpe: IP20

Nobeigumā

DILM9-10 apvieno pārbaudītu kontaktora konstrukciju ar 24 V AC spoli, padarot to par vienkāršu izvēli vadības paneļiem, kuros tiek izmantoti zema sprieguma AC vadības signāli.
