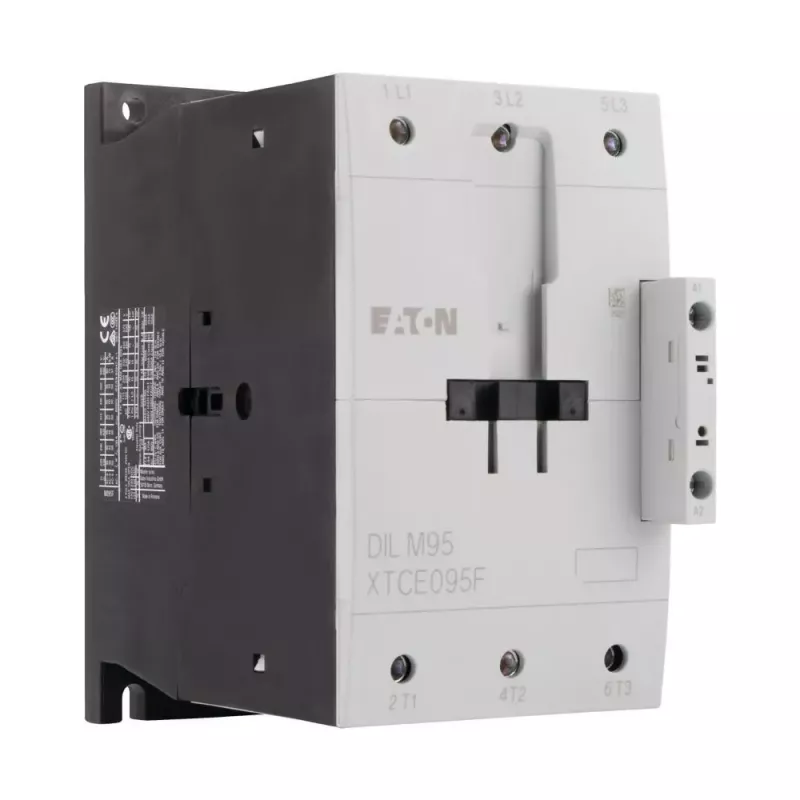

Eaton DILM95 trīspolu kontaktors, 230 V AC / 240 V AC spole, 95 A AC-3, 690 V 239480

Kad trīsfāžu motors ir jāieslēdz un jāizslēdz tūkstošiem reižu, parastie risinājumi nolietojas ātri. Eaton DILM95 ir konstruēts tieši šādiem apstākļiem – tas iztur 10 miljonus mehānisko ciklu un 1,5 miljonus elektrisko ciklu pie pilnas AC-3 slodzes. Tas nozīmē, ka iekārta darbojas stabili pat intensīvā ražošanas režīmā.

Galvenās priekšrocības

Kontaktora spoles nominālais spriegums ir 230 V pie 50 Hz un 240 V pie 60 Hz, tāpēc to var izmantot gan Eiropas, gan Ziemeļamerikas tīklos. Iebūvētie palīgkontakti (1 NO + 1 NC) vienkāršo vadības ķēdes integrāciju – nav nepieciešami papildu moduļi. Montāža iespējama gan uz DIN sliedes, gan ar skrūvēm, kas paātrina uzstādīšanu gan jaunos, gan esošos sadalņos.

Kam piemērots

• Motora palaišanai un apturēšanai industriālās mašīnās
• Sildīšanas un apgaismojuma slodzēm līdz 130 A (AC-1)
• Vadības paneļiem ar DIN sliedes vai skrūvju montāžu

Galvenie tehniskie dati

• Nominālā darba strāva AC-3 (400 V): 95 A
• Nominālā darba strāva AC-1 (690 V): 130 A
• Nominālais darba spriegums: 690 V AC
• Spoles spriegums: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Nominālā jauda AC-3: 30 kW (230 V), 45 kW (400 V), 55 kW (690 V)
• Palīgkontakti: 1 NO + 1 NC
• Montāža: DIN sliede / skrūves
• Savienojumi: skrūvju spailes
• Aizsardzības pakāpe: IP00 (galvenā ķēde), IP20 (ar spaiļu pārsegiem)
• Nominālais impulsa izturības spriegums: 8 kV
• Pārsprieguma kategorija: III
• Mehāniskā izturība: 10 miljoni darbību
• Elektriskā izturība (AC-3): 1,5 miljoni darbību
• Darba temperatūra: no -25 līdz +60 °C
• Standarti: IEC/EN 60947, VDE 0660, UL, CSA

Ieteikumi

Motora ķēdēm līdz 45 kW pie 400 V izvēlieties atbilstošu termisko pārslodzes releju un īssavienojuma aizsardzību. Pirms uzstādīšanas pārbaudiet, vai spoles spriegums atbilst jūsu tīklam.
