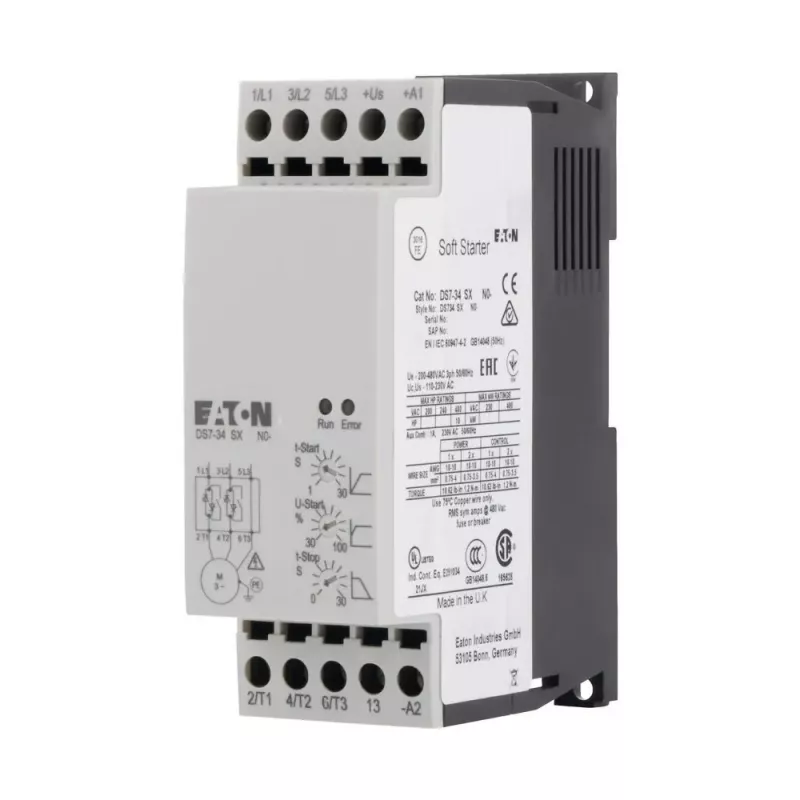

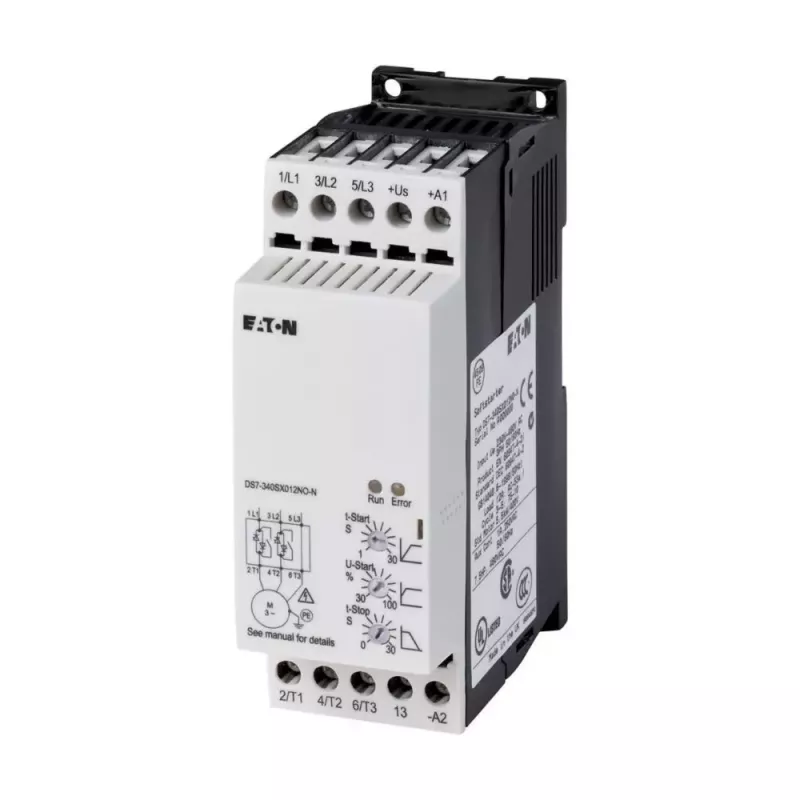

Eaton DS7-340SX012N0-N mīkstās palaišanas ierīce, 12 A, 200-480 V AC, 5,5 kW, 3 fāzes

12 A un 5,5 kW pie 400 V — šie ir Eaton DS7-340SX012N0-N pamatrādītāji, kas ļauj palaist trīsfāžu motoru bez strāvas uzrāviena un mehāniskām slodzēm.

Kam paredzēts

Šī mīkstās palaišanas ierīce ir paredzēta industriālām vajadzībām, kur nepieciešama vienmērīga motora paātrināšana un palēnināšana, piemēram, konveijeriem, sūkņiem, ventilatoriem un kompresoriem. Tā ir piemērota vadības paneliem un mašīnu ražotājiem, kuriem nepieciešama uzticama motora palaišana ar iebūvētu aizsardzību.

Galvenās iezīmes

• Nominālā darba strāva: 12 A
• Nominālais darba spriegums: 200 - 480 V AC
• Vadības barošanas spriegums: 110 - 230 V AC
• Nominālā motora jauda: 5,5 kW pie 400 V, 3 kW pie 230 V
• Trīsfāžu sprieguma rampas vadība
• Iebūvēts apvedceļš (bypass) siltuma samazināšanai
• Iebūvēta pārslodzes un fāzes zuduma aizsardzība
• Regulējams palaišanas strāvas ierobežojums: 150 - 450% no Ie
• Regulējams paātrinājuma un palēninājuma rampas laiks: 0,5 - 30 s
• SmartWire-DT komunikācijas modulis (opcija)
• Montāža: DIN sliedes vai skrūvju stiprinājums
• Aizsardzības pakāpe: IP20
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C

Specifikācijas

• Nominālā darba strāva (Ie): 12 A
• Nominālais darba spriegums (Ue): 200 - 480 V AC
• Vadības barošanas spriegums (Us): 110 - 230 V AC
• Nominālā motora jauda pie 400 V: 5,5 kW
• Nominālā motora jauda pie 230 V: 3 kW
• Fāžu skaits: 3
• Iebūvēts apvedceļš: Jā
• Aizsardzības pakāpe: IP20
• Montāžas tips: DIN sliede / skrūvju stiprinājums
• Pārslodzes aizsardzība: Iebūvēta
• Fāzes zuduma aizsardzība: Iebūvēta
• Palaišanas strāvas ierobežojums: 150 - 450% no Ie
• Paātrinājuma rampas laiks: 0,5 - 30 s
• Palēninājuma rampas laiks: 0,5 - 30 s
• Komunikācijas interfeiss: SmartWire-DT (nepieciešams opcijas modulis)
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C
• Vadības tips: Sprieguma rampa
• Frekvence: 50/60 Hz

Padomi

Iekļaujot DS7 vadības sistēmā, pārliecinieties, ka vadības barošanas spriegums atbilst pieejamajam palīgspriegumam. Tīkla lietojumiem pievienojiet SmartWire-DT moduli, lai nodrošinātu komunikāciju ar augstāka līmeņa kontrolieriem.
