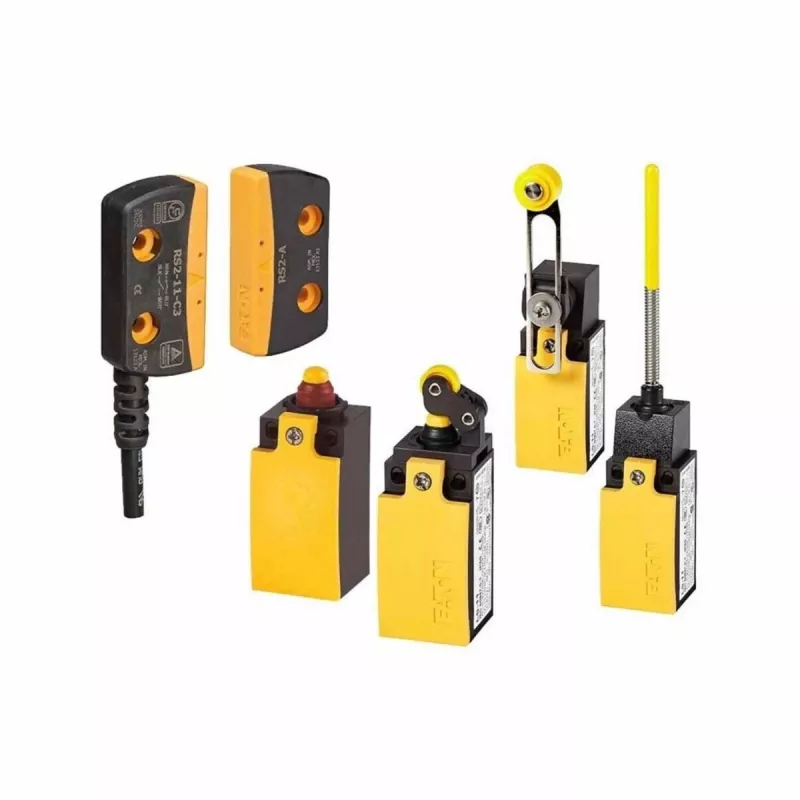

EATON LS-11/L pozīcijas slēdzis, 1 NO + 1 NC, rullīša svira, alumīnija spiedliešana 266110

Kad ražošanas līnijā vajag precīzu signālu par mehānisma stāvokli, EATON LS-11/L pozīcijas slēdzis ar rullīša sviru un alumīnija spiedliešanas korpusu nodrošina uzticamu darbību pat intensīvā lietošanā. Tā momentānais kontaktu mehānisms (snap-action) nodrošina tīru pārslēgšanos arī pie lēnas kustības, savukārt 1 NO + 1 NC kontaktu konfigurācija ļauj elastīgi integrēt vadības ķēdēs.

Galvenās priekšrocības

• Momentānā pārslēgšanās principa dēļ nodrošina drošu signālu arī pie zemiem ātrumiem
• Alumīnija spiedliešanas korpuss – izturīgs pret triecieniem un vibrācijām
• Rullīša svira paredzēta biežai mehāniskai iedarbināšanai
• 1 normāli atvērts (NO) un 1 normāli aizvērts (NC) kontakts
• Skrūvju spailes ērtai un drošai pieslēgšanai

Praktiska lietošana

Šis pamata pozīcijas slēdzis ir piemērots dažādiem stāvokļa kontroles uzdevumiem. Rullīša svira reaģē uz izciļņu vai vadotņu kustību, un momentānie kontakti nodrošina tīru pārslēgšanos arī tad, ja iedarbināšanas ātrums ir zems. M20 kabeļa ievads ļauj droši izvadīt vadus industriālās instalācijās.

Pilni tehniskie dati

• Kontaktu konfigurācija: 1 NO + 1 NC
• Iedarbinātāja tips: rullīša svira
• Pārslēgšanās princips: momentānais (snap-action)
• Korpusa materiāls: alumīnija spiedliešana
• Aizsardzības pakāpe: IP66 / IP67
• Nominālā darba strāva (AC-15): 6 A pie 230 V AC
• Nominālā darba strāva (DC-13): 0,2 A pie 250 V DC
• Nominālais izolācijas spriegums: 500 V
• Nominālais impulsa izturības spriegums: 6 kV
• Kabeļa ievads: 1 x M20 x 1,5
• Pieslēguma veids: skrūvju spailes
• Darba temperatūras diapazons: no -25°C līdz +70°C
• Mehāniskā izturība: > 10 miljoni darbību
• Elektriskā izturība: > 1 miljons darbību
• Montāžas pozīcija: jebkura

Nobeiguma piezīme

Izturīgs pozīcijas slēdzis industriālajai automatizācijai, kas nodrošina uzticamu pārslēgšanos un ilgu kalpošanas laiku. Piemērots gan jaunām instalācijām, gan esošo iekārtu modernizācijai.
