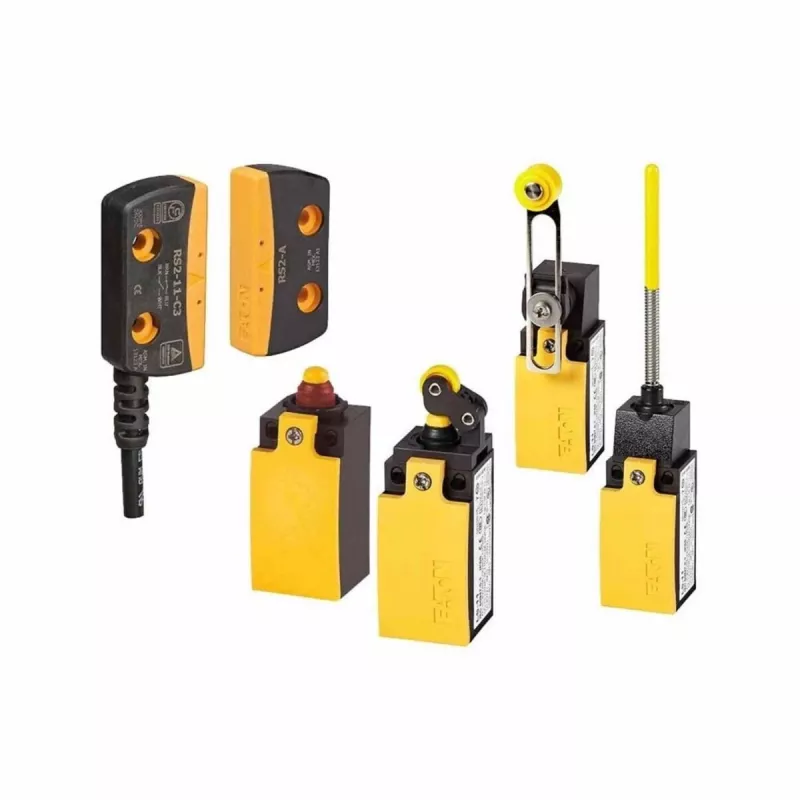

Eaton LSM-11 gala slēdzis ar stūmējaktuatoru, metāla korpuss, 1NO+1NC, 250V AC, IP66/IP67 266144

Kad ražošanas līnijā jāfiksē kustīgu daļu pozīcija, parasta slēdža vietā vajag ierīci, kas iztur putekļus, mitrumu un pastāvīgu mehānisku slogu. Eaton LSM-11 to nodrošina: metāla korpuss, stūmējaktuators un 1NO+1NC kontakti ļauj to izmantot gan pozīcijas noteikšanai, gan drošības ķēdēs.

Galvenās priekšrocības

• Stingrs presēta metāla korpuss – iztur triecienus un vibrācijas
• IP66/IP67 aizsardzība – putekļi un ūdens iekļūšana nav problēma
• 1NO+1NC kontaktu konfigurācija – vienlaikus signāls vadībai un drošībai
• Momentlēciena mehānisms – ātra pārslēgšanās, mazāka dzirksteļošana
• 10 miljoni mehānisko ciklu – ilgs kalpošanas laiks

Kam piemērots

Šis gala slēdzis ir paredzēts industriālās automātikas speciālistiem, mašīnbūves tehniķiem un apkopes personālam, kas strādā ar konveijeriem, iepakošanas iekārtām, automātiskajām montāžas līnijām un drošības aizsargiem. Pateicoties kompaktajiem izmēriem un M20 x 1.5 kabeļa ievadam, to var montēt arī vietās ar ierobežotu telpu.

Tehniskie dati

• Aktuatora tips: stūmējs (pin plunger)
• Kontaktu konfigurācija: 1NO + 1NC
• Pārslēgšanas princips: momentlēciens
• Nominālā darba strāva: 6 A (AC-15, 230 V)
• Nominālais darba spriegums: 250 V AC
• Aizsardzības pakāpe: IP66 / IP67
• Kabeļa ievads: 1 x M20 x 1.5
• Darba temperatūras diapazons: -25 līdz +70 °C
• Mehāniskā izturība: 10 miljoni darbību
• Elektriskā izturība: 0,5 miljoni darbību
• Kontaktu materiāls: sudraba sakausējums
• Montāža: skrūvju stiprinājums (2 x M4)
• Savienojumu tips: skrūvju spailes
• Piesārņojuma pakāpe: 3
• Īsslēguma aizsardzība: drošinātājs 10 A gG/gN

Kā lietot

Piestipriniet slēdzi ar divām M4 skrūvēm, pievienojiet vadus pie skrūvju spailēm un noregulējiet stūmēja pozīciju tā, lai kustīgā daļa to aktivizētu vajadzīgajā punktā. Pārbaudiet, vai kontakti pārslēdzas uzticami gan lēni, gan ātri kustoties. Ierīce atbilst IEC/EN 60947-5-1 un VDE 0660 200. daļas standartiem.

Padoms: regulāri pārbaudiet stūmēja kustību un notīriet to no putekļiem – pat IP67 korpuss laika gaitā var uzkrāt netīrumus ap blīvējumu. Ja slēdzis tiek izmantots drošības ķēdē, vienmēr pārliecinieties, ka NC kontakts ir pareizi integrēts sistēmā.
