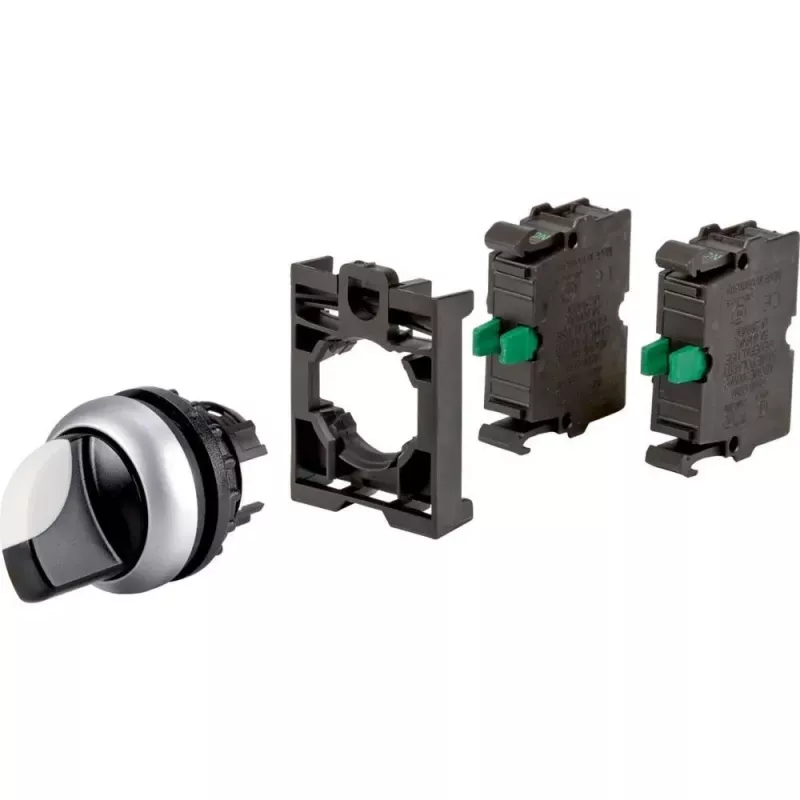

Eaton M22 atslēgas selektora slēdzis, 2 pozīcijas, fiksējošs, 2 NO kontakti, melns 110922

500 V AC maksimālais darba spriegums un 6 A pie 230 V AC – šis Eaton M22 atslēgas selektora slēdzis ir paredzēts prasīgām industriālām vadības sistēmām. Fiksējošā darbība (maintained) nodrošina, ka kontakti paliek ieslēgti pēc atslēgas pagriešanas, un atslēgu var izņemt tikai 0 pozīcijā, kas novērš nejaušu pārslēgšanu.

Priekšrocības

Melns plastmasas apmalis un aizsardzības pakāpe IP66, IP67 un IP69K nodrošina izturību pret putekļiem, ūdeni un augstspiediena tīrīšanu. Slēdzis atbilst NEMA 4X un 13 standartiem, tāpēc to var izmantot arī ārpus telpām un mitrās vidēs. 90° pagriešanas leņķis ļauj ātri un precīzi pārslēgt starp divām pozīcijām.

Kam piemērots

• Rūpnieciskie vadības paneļi
• Darbgaldi
• Konveijera sistēmas
• Piekļuves kontroles sistēmas

Galvenie parametri

• Sērija: Eaton M22
• Pozīciju skaits: 2
• Pārslēgšanas darbība: fiksējošā (ar fiksāciju)
• Atslēgas izņemšanas pozīcija: 0
• Pagriešanas leņķis: 90°
• Kontaktu konfigurācija: 2 normāli atvērti (NO)
• Apmaļa materiāls: plastmasa
• Apmaļa krāsa: melna
• Montāžas diametrs: 22,5 mm
• Savienojuma veids: skrūvju spailes
• Nominālais darba spriegums: 500 V AC max
• Nominālā darba strāva: 6 A pie 230 V AC (AC-15)
• Nominālais impulsa izturības spriegums: 6 kV
• Darba temperatūras diapazons: -25 līdz +70 °C
• Atslēgas tips: standarta
• Izpildmehānisma krāsa: melna

Kā lietot

Slēdzi montē 22,5 mm diametra caurumā panelī. Pievienojiet vadus ar skrūvju spailēm, ievērojot kontaktu marķējumu. Lai pārslēgtu, ievietojiet atslēgu un pagrieziet to par 90°. Lai izņemtu atslēgu, pagrieziet to atpakaļ 0 pozīcijā. Pārliecinieties, ka barošana ir atslēgta pirms montāžas.

Padoms: regulāri pārbaudiet, vai atslēga viegli griežas un vai nav bojāta apmaļa. Ja slēdzis tiek izmantots ārpus telpām, pārbaudiet, vai blīvējums ir nebojāts, lai saglabātu IP aizsardzību.
