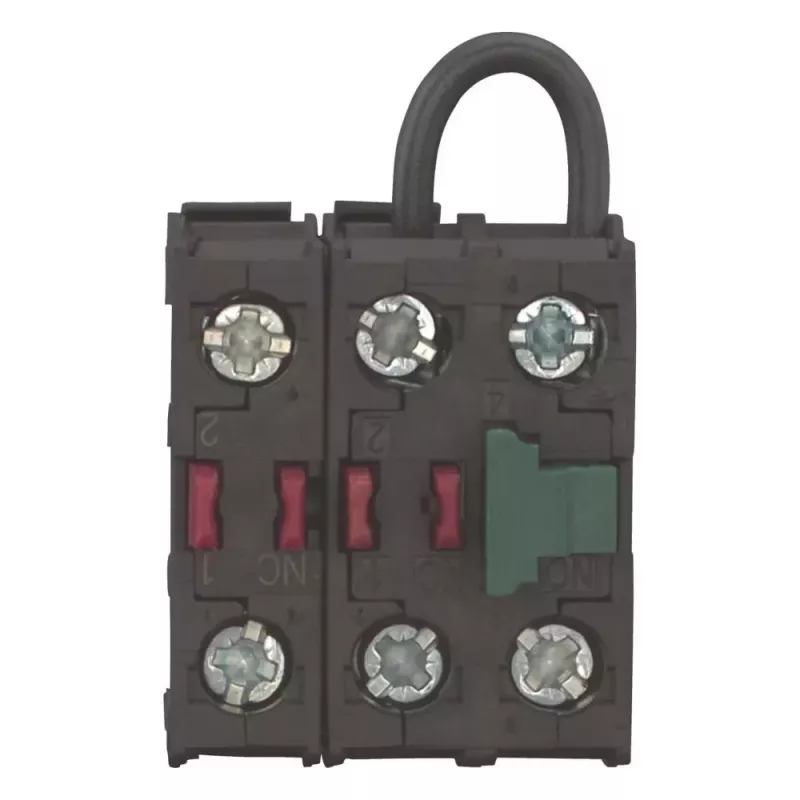

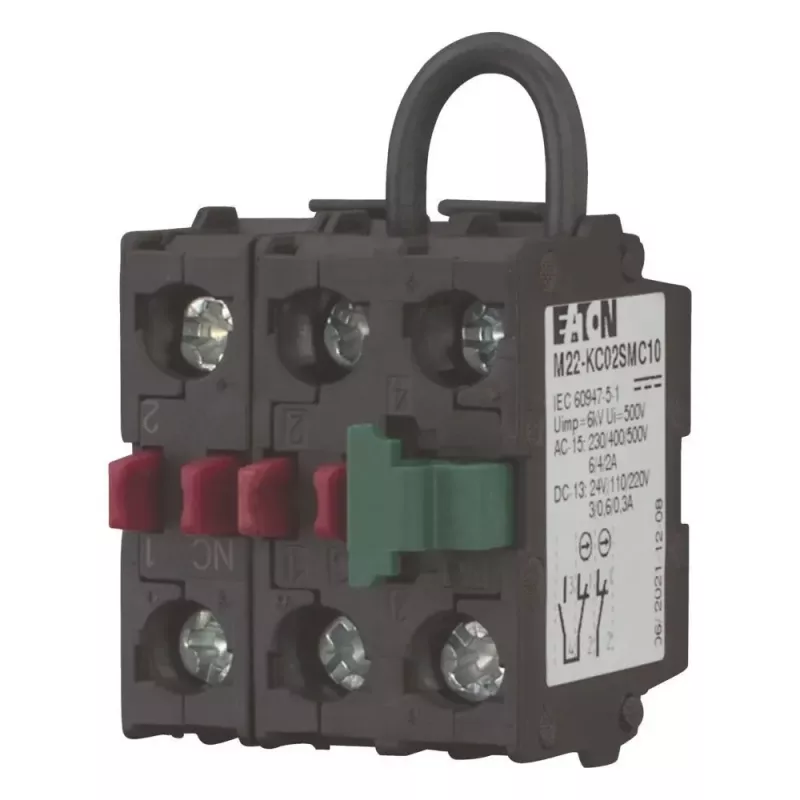

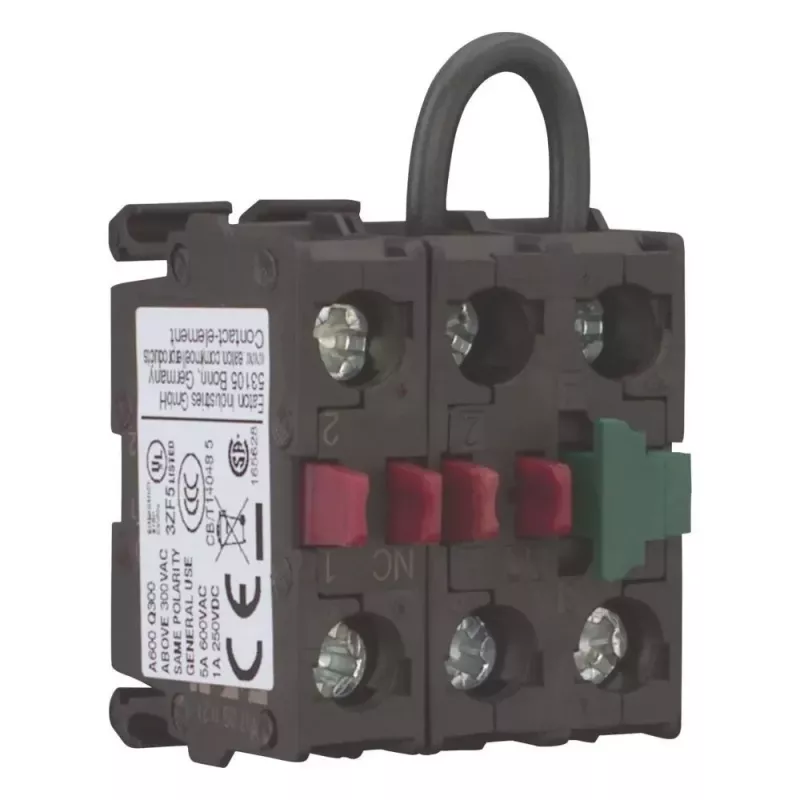

Eaton M22-KC02SMC10 kontakta elements, 2 NC, skrūvju spailes, priekšējā montāža 121720

Ja meklējat uzticamu risinājumu divu normāli slēgtu kontaktu pievienošanai M22 sērijas pogām, Eaton M22-KC02SMC10 ir tieši tas, ko vajag. Šis priekšējās montāžas kontakta bloks ļauj ātri un vienkārši paplašināt vadības paneļa funkcionalitāti, nodrošinot statusa signalizāciju vai bloķēšanu rūpnieciskās vadības ķēdēs.

Galvenās priekšrocības

• Divu normāli slēgtu (NC) kontaktu konfigurācija – ideāli piemērota drošības ķēdēm un stāvokļa kontrolei.
• Priekšējā montāža – vienkārša uzstādīšana tieši uz M22 sērijas pogu vai slēdžu priekšpuses, ietaupot vietu skapī.
• Skrūvju spailes – drošs un uzticams savienojums, kas pazīstams ikvienam elektriķim.
• Sudraba sakausējuma kontakti – zema kontaktu pretestība un ilgs kalpošanas laiks pat prasīgos apstākļos.
• Mehāniskā izturība > 5 miljoni darbību, elektriskā izturība > 0,5 miljoni darbību.
• Aizsardzības pakāpe IP20 – piemērots lietošanai aizsargātā vidē (papildu aizsardzība nepieciešama).

Kam piemērots

Šis kontakta elements ir paredzēts vadības paneļu montētājiem, apkopes tehniķiem un automatizācijas speciālistiem, kuri strādā ar Eaton M22 sērijas ierīcēm. Tas lieliski noder, lai papildinātu esošās pogas vai slēdžus ar papildu kontaktiem, piemēram, motora vadības shēmās, kur nepieciešama bloķēšana vai atgriezeniskā saite.

Tehniskā specifikācija

• Kontaktu skaits: 2
• Kontaktu konfigurācija: 2 normāli slēgti (NC)
• Montāžas tips: priekšējā montāža
• Savienojuma tips: skrūvju spailes
• Nominālā darba strāva (AC-15): 6 A pie 230 V AC
• Nominālais darba spriegums (AC): 500 V AC
• Nominālā darba strāva (DC-13): 3 A pie 24 V DC
• Nominālais darba spriegums (DC): 250 V DC
• Spailes ietilpība (viendzīslas vads): 0,5 - 2,5 mm²
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +70 °C
• Sērijas saderība: Eaton M22
• Standarti: IEC/EN 60947-5-1
• Kontaktu materiāls: sudraba sakausējums
• Tips: papildu kontaktu bloks

Kā lietot

Uzstādiet kontakta bloku uz M22 sērijas pogas vai slēdža priekšējās daļas, pievienojiet vadus pie skrūvju spailēm un pievelciet. Pārliecinieties, ka ievērojat pareizu polaritāti un shēmu. Pēc uzstādīšanas pārbaudiet kontaktu darbību, lai nodrošinātu drošu un uzticamu savienojumu.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet skrūvju savienojumu stingrību un tīrību. Izmantojiet tikai M22 sērijas ierīcēm paredzētus piederumus. Ja nepieciešama augstāka aizsardzības pakāpe, uzstādiet bloku papildu korpusā.
