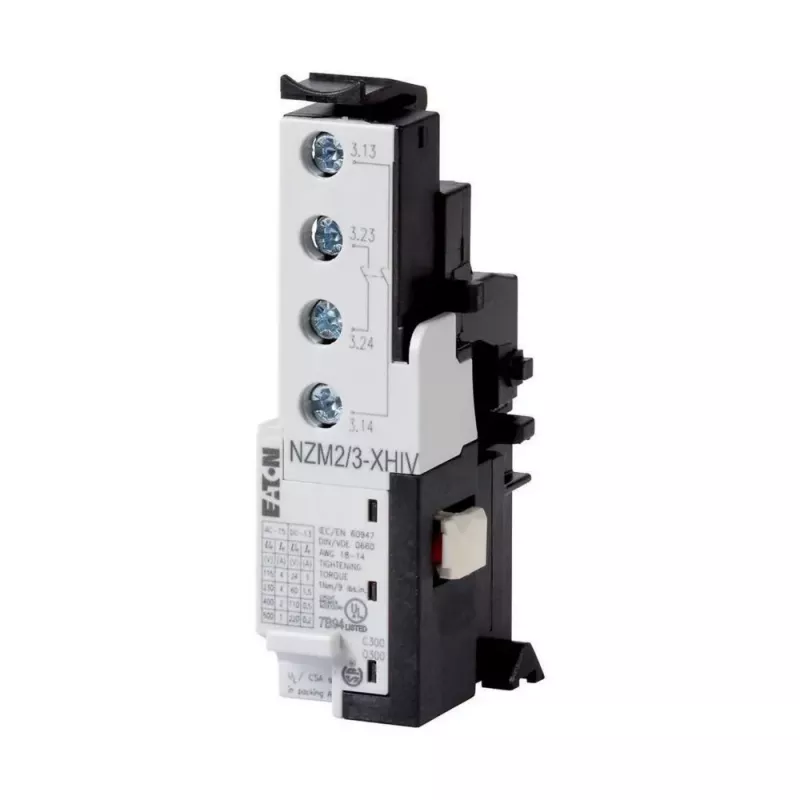

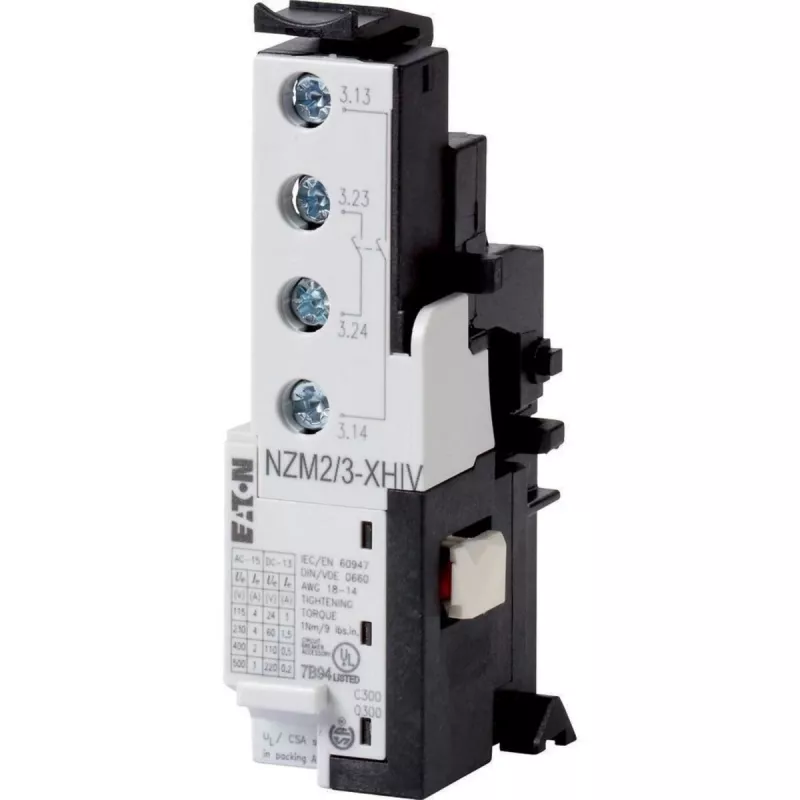

Eaton NZM2/3-XHIV palīgkontakts (259430)

Komplektās instalācijās bieži trūkst automātiskā slēdža stāvokļa signalizācijas. Eaton NZM2/3-XHIV palīgkontakts to atrisina, nodrošinot uzticamu signalizāciju NZM2 un NZM3 automātiskajiem slēdžiem. Tas piedāvā vienu normāli atvērtu un vienu normāli aizvērtu kontaktu, ļaujot attālināti uzraudzīt slēdža stāvokli.

Kam tas paredzēts

Vadības panelu montētājiem un apkopes tehniķiem, kuriem nepieciešams integrēt slēdža stāvokli vadības sistēmās. Piemērots rūpnieciskiem vadības paneļiem ar Eaton NZM2 vai NZM3 automātiskajiem slēdžiem.

Galvenās iezīmes

• 1 NO + 1 NC kontaktu konfigurācija
• Iekšējā sānu montāža uz NZM2/NZM3 slēdžiem
• Skrūvju spailes drošai elektroinstalācijai
• Nominālais darba spriegums līdz 690 V AC
• Kompakts dizains, iekļaujas slēdža korpusā

Specifikācijas

• Produkta veids: Palīgkontakts
• Saderība: Eaton NZM2, NZM3 automātiskie slēdži
• Kontaktu konfigurācija: 1 NO + 1 NC
• Kontaktu skaits: 2
• Montāžas veids: Iekšējā, sānu
• Nominālais darba spriegums AC: līdz 690 V AC
• Nominālais darba spriegums DC: līdz 220 V DC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (Ie): maks. 10 A
• Savienojuma veids: Skrūvju spailes
• Spaiļu ietilpība: 1 x (0,75 - 2,5) mm² viendzīslas/elastīgs
• Atbilstība standartiem: IEC/EN 60947-5-1
• Aizsardzības pakāpe (spailēm): IP20
• Sērija: NZM
• Funkcija: Automātiskā slēdža stāvokļa signalizācija/indikācija

Padomi

Pirms uzstādīšanas pārbaudiet slēdža saderību. Palīgkontakts tiek montēts iekšēji NZM2 vai NZM3 slēdža sānos. Spaiļu savienojumiem izmantojiet atbilstošu skrūvgriezi.
