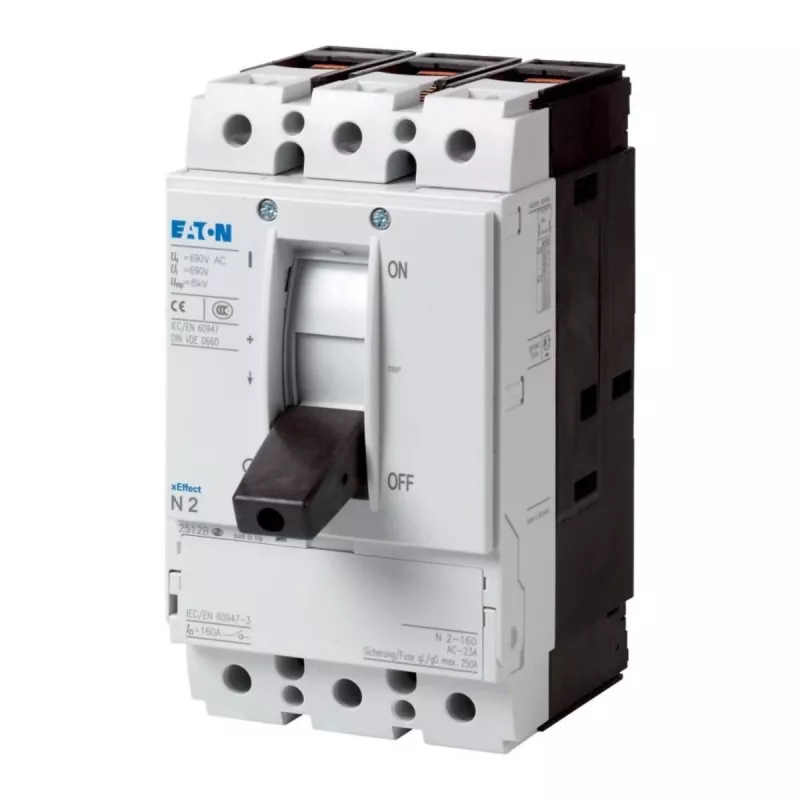

Eaton PN2-160 3 polu slēdzis-pārtraucējs 160A 690V AC 266005

Kad sadales skapī jānodrošina droša atslēgšana pie 160 A slodzes, Eaton PN2-160 ir uzticams risinājums. Šis 3 polu slēdzis-pārtraucējs ir paredzēts industriālām vajadzībām, kur nepieciešama gan ilgstoša darbība, gan droša atslēgšana zem sprieguma.

Galvenās priekšrocības

• Augsta īslaicīgā izturība pret īssavienojuma strāvu: 10 kA (1 s)
• Nosacītā īssavienojuma strāva 50 kA ar 160 A gG/gL drošinātāju
• Ilgs mehāniskais kalpošanas laiks: 20 000 operācijas
• Elektriskais kalpošanas laiks: 10 000 operācijas
• Plašs darba temperatūras diapazons: no -25 °C līdz +50 °C

Tehniskie dati

• Polu skaits: 3
• Nominālā darba strāva (Ie): 160 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 1000 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Nominālā frekvence: 50/60 Hz
• Aizsardzības pakāpe (spailēm): IP20
• Montāžas veids: uz pamatnes
• Spaiļu tips: skrūvju spailes
• Maksimālā spaiļu ietilpība: 1x 70 mm² viendzīslas / 2x 35 mm² daudzdrāšu
• Standarti: IEC/EN 60947-3
• Pārslēgšanas leņķis: 90°

Kam piemērots

Šis slēdzis-pārtraucējs ir piemērots industriālo sadales sistēmu un motoru vadības ķēžu atslēgšanai, kur nepieciešama augsta drošība un izturība. Tas nodrošina skaidru kontaktu stāvokļa vizuālo indikāciju, pateicoties 90° pārslēgšanas leņķim.

Kā lietot

Montējams uz pamatnes, izmantojot skrūvju spailes. Pirms montāžas pārliecinieties, ka tīkls ir atslēgts un spriegums nav pielikts. Savienojot vadus, ievērojiet maksimālo spaiļu ietilpību: 1x 70 mm² viendzīslas vai 2x 35 mm² daudzdrāšu vadus. Ierīce atbilst IEC/EN 60947-3 standartam.

Padoms: Lai nodrošinātu pareizu aizsardzību pret īssavienojumu, izmantojiet 160 A gG/gL drošinātāju. Regulāri pārbaudiet spaiļu savienojumu stingrību, jo ilgstoša darbība var izraisīt to atslābināšanos.
