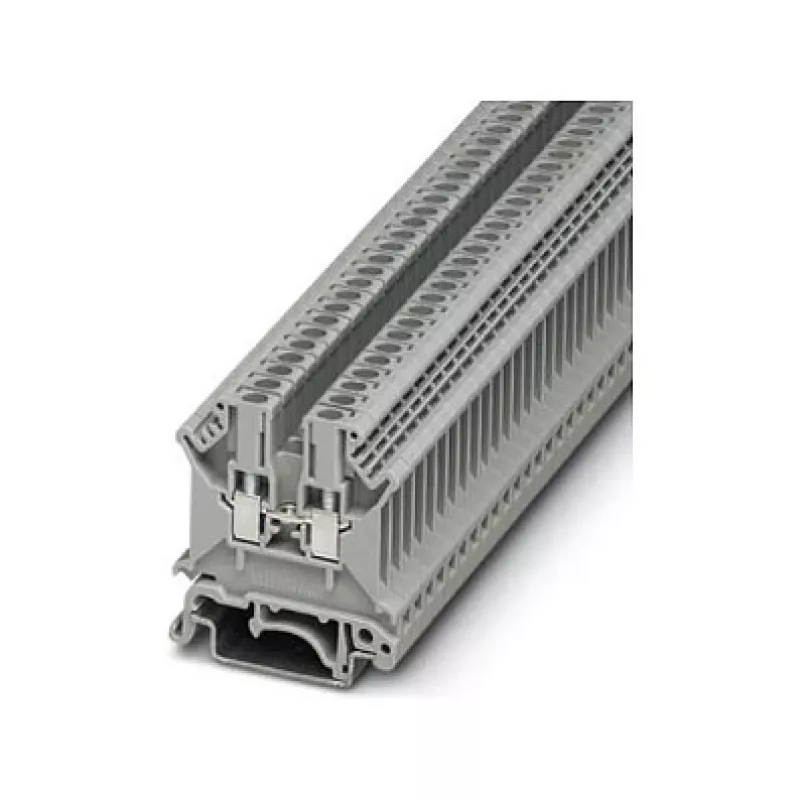

Phoenix 3001501 UK 3 N caurlaides spaiļu bloks, skrūvju savienojums, 2.5 mm², 800 V, 24 A, DIN sliedei, pelēks

Šis Phoenix 3001501 UK 3 N caurlaides spaiļu bloks ir viens no kompaktākajiem veidiem, kā droši savienot vadus cauri paneļa sienai — tikai 5,2 mm plats, bet spēj nest 24 A pie 800 V. Ja strādājat ar rūpnieciskām vadības shēmām vai sadales skapjiem, šis spailis ietaupīs vietu uz DIN sliedes un nepievils pie lielākām slodzēm.

Kam tas paredzēts

Šis spaiļu bloks ir domāts elektriķiem, automatizācijas inženieriem un apkopes speciālistiem, kuriem nepieciešams pārvadīt vadu cauri paneļa vai korpusa sienai, nezaudējot savienojuma kvalitāti. Tas lieliski der gan jaunos projekts, gan esošo sistēmu modernizācijā.

Galvenās priekšrocības

• Izturīgs skrūvju savienojums ar M3 vītni un griezes momentu 0,5–0,6 Nm — vadi turas stingri pat vibrācijas apstākļos.
• Plašs vadu diapazons: pieņem masīvus vadus no 0,2 līdz 4 mm² un dzīslu vadus no 0,2 līdz 2,5 mm² (AWG 24–12).
• Kompakts dizains: tikai 5,2 mm plats, tādējādi uz vienas sliedes var izvietot vairāk savienojumu.
• Augsta nominālā strāva un spriegums: 24 A un 800 V (IEC) — piemērots jaudas sadalei.
• Izturīgs poliamīda korpuss ar UL 94 V0 degamības klasi, darba temperatūra no -60 °C līdz 105 °C.

Tehniskie parametri

• Savienojuma tehnoloģija: skrūvju savienojums
• Pozīciju skaits: 1
• Savienojumu skaits: 2
• Nominālais šķērsgriezums: 2.5 mm²
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 24 A
• Maks. vada šķērsgriezums (masīvs): 0.2 – 4 mm²
• Maks. vada šķērsgriezums (dzīslu): 0.2 – 2.5 mm²
• Vada šķērsgriezums AWG: 24 – 12
• Montāža: DIN sliede NS 35/7.5, NS 35/15
• Izolācijas materiāls: PA (poliamīds)
• Krāsa: pelēka
• Degamības klase (UL 94): V0
• Noņemamās izolācijas garums: 8 mm
• Skrūves vītne: M3
• Pieļaujamais griezes moments: 0.5 – 0.6 Nm
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3

Kā lietot

Uzstādiet spaiļu bloku uz DIN sliedes, noņemiet izolāciju 8 mm garumā, ievietojiet vadu attiecīgajā savienojumā un pievelciet skrūvi ar ieteicamo griezes momentu. Pateicoties diviem savienojumiem, jūs varat ērti savienot vadu no vienas puses un turpināt to uz otru pusi.

Padoms: Pirms pievilkšanas pārliecinieties, ka vads ir pilnībā ievietots līdz galam, un izmantojiet dinamometrisko skrūvgriezi, lai sasniegtu precīzu griezes momentu — tas garantē drošu un ilgstošu savienojumu.
