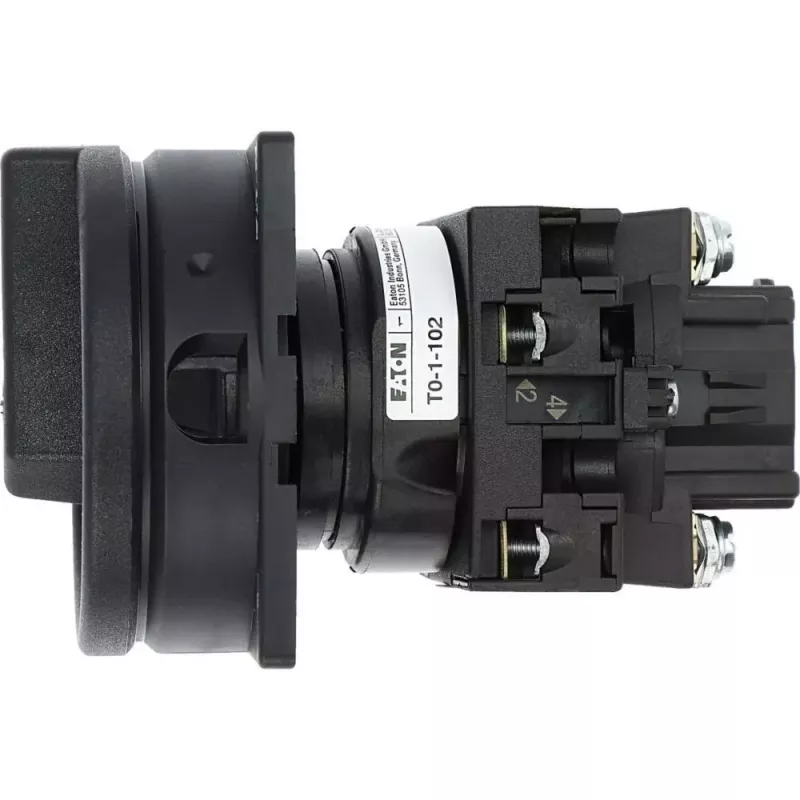

Eaton T0-1-102/EA/SVB-SW slēdzams kameru slēdzis 20 A 1-polārs 90° melns

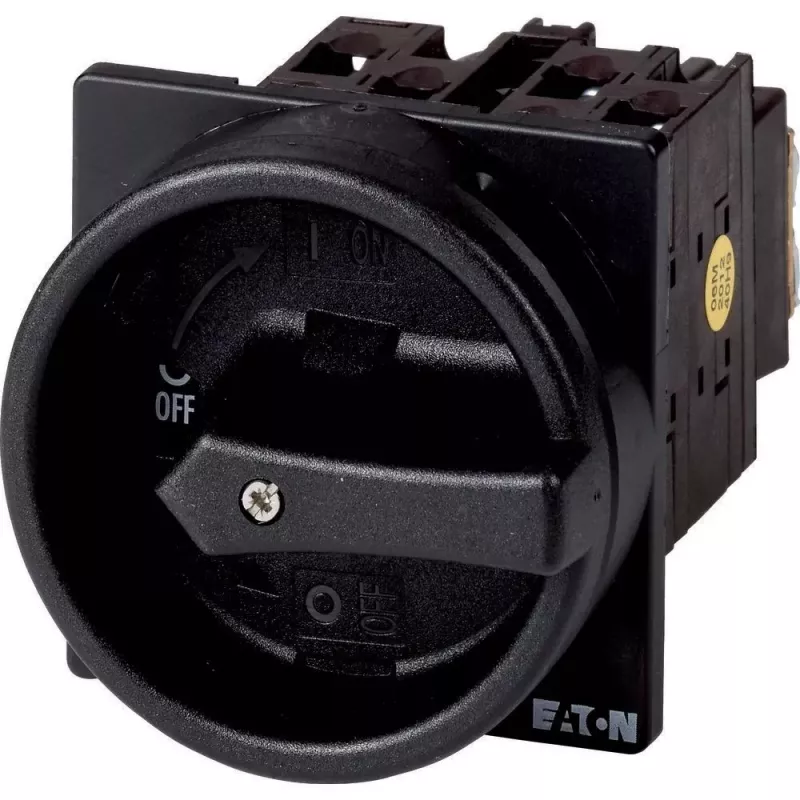

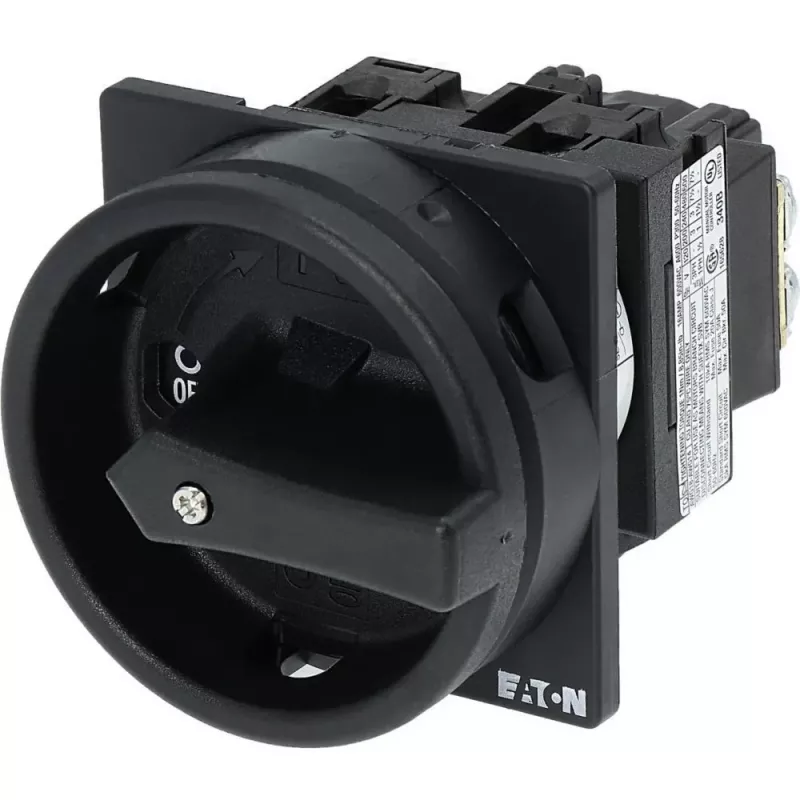

Eaton T0-1-102/EA/SVB-SW ir kompakts kameru slēdzis, kas paredzēts vienfāzes slodžu drošai atslēgšanai līdz 20 A. Tā melnais rokturis un priekšējā plāksne labi iederas mūsdienīgos vadības skapjos, un slēdzamais dizains novērš neatļautu pārslēgšanu. 90° gājiens starp OFF un ON nodrošina skaidru vizuālo statusu un uzticamu darbību prasīgos apstākļos.

Galvenās specifikācijas

• Slēdža tips: kameru slēdzis (rotējošs)
• Funkcija: ON-OFF (0-1)
• Polu skaits: 1
• Nominālā darba strāva (Ie): 20 A
• Nominālais darba spriegums (Ue): 690 V AC
• Pārslēgšanas leņķis: 90°
• Slēdzams: jā (līdz 3 piekaramajām slēdzenēm)
• Montāža: priekšējā/paneļa montāža
• Roktura krāsa: melna
• Priekšējās plāksnes krāsa: melna
• Aizsardzības pakāpe (priekšpuse): IP65

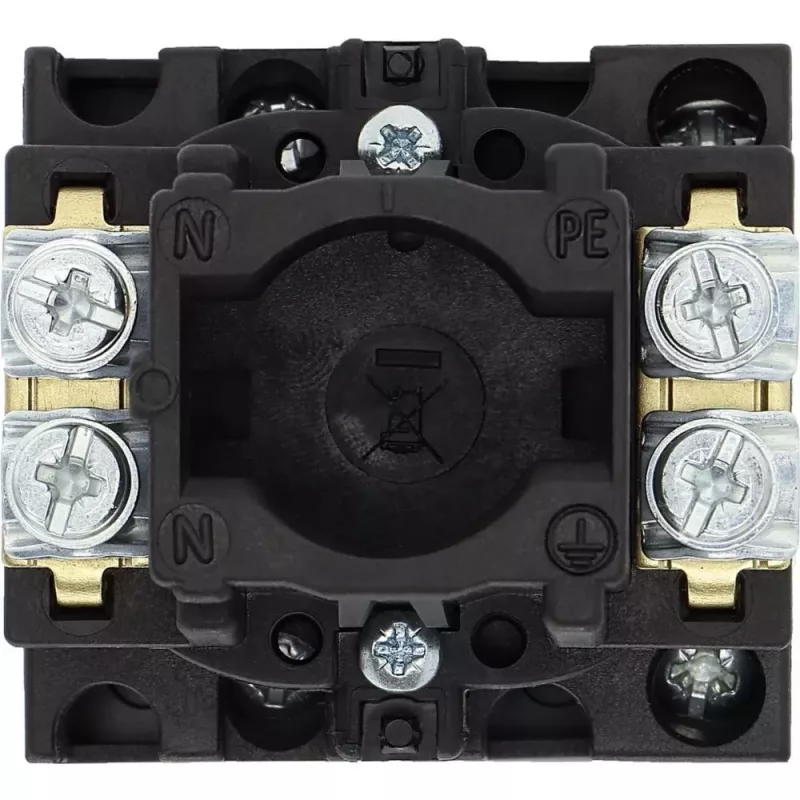

• Termināļu tips: skrūvju termināļi
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā īsslēguma izturības strāva (Icw): 320 A (1 s)
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C
• Mehāniskā kalpošana: >0,5 x 10^6 operācijas

Kāpēc izvēlēties

Slēdzamais rokturis ļauj uzlikt līdz trim piekaramajām slēdzenēm, nodrošinot drošu atslēgšanu apkopes laikā. Izturīgā konstrukcija un IP65 priekšpuses aizsardzība padara to piemērotu putekļainām vai mitrām industriālām vidēm. Skrūvju termināļi nodrošina drošus savienojumus ar viendzīslu vai daudzdzīslu vadītājiem.

Ideāli lietošanas gadījumi

• Vienfāzes motoru, sildītāju vai apgaismojuma ķēžu atslēgšana
• Drošības bloķēšanas/atzīmēšanas procedūras industriālos vadības skapjos
• Mašīnbūves un paneļu būves lietojumi, kur nepieciešams kompakts, lielas strāvas rotējošs slēdzis

Labi zināt

Slēdzis atbilst IEC/EN 60947 un tam ir VDE, UL un CSA apstiprinājumi. Tas tiek montēts standarta 22,5 mm paneļa izgriezumā un ir paredzēts priekšējai montāžai ar melnu rokturi un priekšējo plāksni.

Padoms: pirms montāžas vienmēr pārliecinieties, ka barošana ir atslēgta, un pēc uzstādīšanas pārbaudiet, vai rokturis brīvi pārvietojas 90° diapazonā. Apkopes laikā izmantojiet piekaramās slēdzenes, lai novērstu nejaušu ieslēgšanu.
