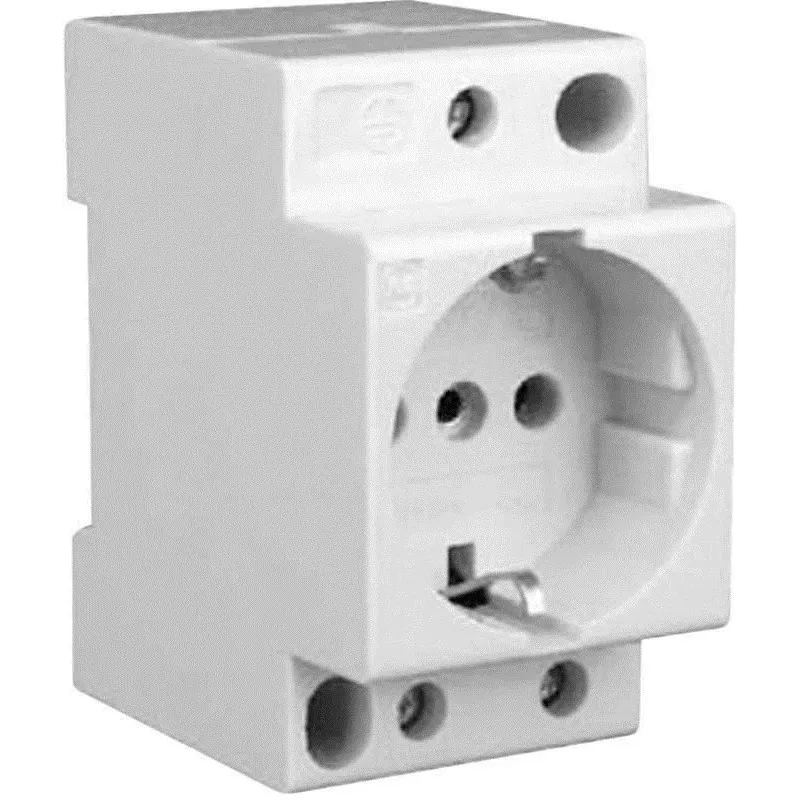

Eaton xPole DIN sliedes Schuko kontaktligzda 16 A 250 V AC bez vāciņa, 2,5 TE, gaiši pelēka 266875

Ja sadales skapī vai vadības panelī nepieciešama ātri pieejama 230 V kontaktligzda, šis Eaton xPole risinājums ļauj to uzstādīt tieši uz DIN sliedes, neizjaucot esošo instalāciju. Bez vāciņa – ērti lietojama vietās, kur piekļuve ir pastāvīga.

Kāpēc izvēlēties šo kontaktligzdu

• Uzstādāma uz standarta TH35 sliedes – ideāli sadales skapjiem un industriālajiem vadības paneļiem.
• Kompakts 2,5 TE (45 mm) platums – ietaupa vietu blakus automātslēdžiem.
• Skrūvju spailes 1,5–2,5 mm² vadiem – drošs un vienkāršs savienojums.
• Gaiši pelēks termoplasts (RAL 7035) – vizuāli atbilst standarta korpusiem.
• IP20 aizsardzība – paredzēta lietošanai aizsargātā vidē.

Kam piemērota

Elektriķiem, kas aprīko sadales skapjus dzīvojamās un komerciālās ēkās, kā arī rūpniecisko iekārtu vadības paneļos, kur nepieciešama servisa kontaktligzda. Tāpat tā noder, ja vēlaties DIN sliedes kontaktligzdu bez vāciņa – piemēram, vietās, kur piekļuve ir bieža un vāciņš traucētu.

Galvenie tehniskie dati

• Kontaktligzdas tips: Schuko (F tips)
• Nominālā strāva: 16 A
• Nominālais spriegums: 250 V AC
• Frekvence: 50/60 Hz
• Polu skaits: 2P+E
• Pieslēgums: skrūvju spailes, 1,5–2,5 mm²
• Moduļa platums: 2,5 TE (45 mm)
• Aizsardzības klase: IP20
• Darba temperatūra: no -25 °C līdz +55 °C
• Standarti: VDE, CE

Uzstādīšana

Kontaktligzda paredzēta montāžai uz DIN sliedes aizsargātā vidē, piemēram, sadales skapī. Pirms darba uzsākšanas pārliecinieties, ka ķēde ir atslēgta no sprieguma. Pievienojiet vadus atbilstoši spailēm un nofiksējiet kontaktligzdu uz sliedes. Uzstādīšanu drīkst veikt tikai kvalificēts elektriķis.

Padoms: ja uzstādāt vairākas kontaktligzdas vienā sliedē, atstājiet nelielu atstarpi starp tām, lai atvieglotu vadu pievienošanu. Pārbaudiet, vai izmantotie vadi atbilst 1,5–2,5 mm² diapazonam – pārāk tievs vads var izraisīt sakaršanu pie 16 A slodzes.
