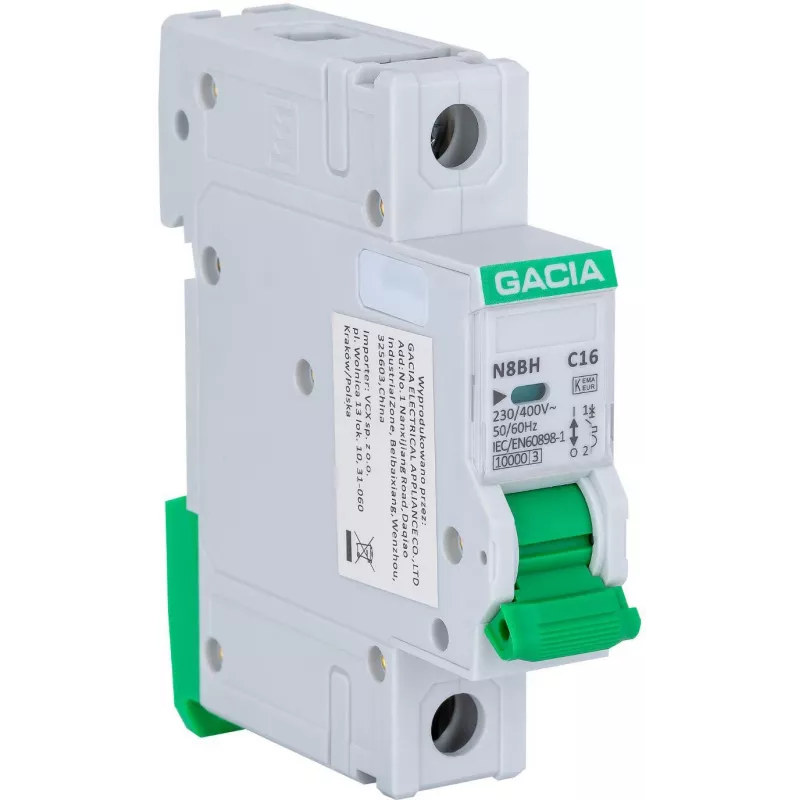

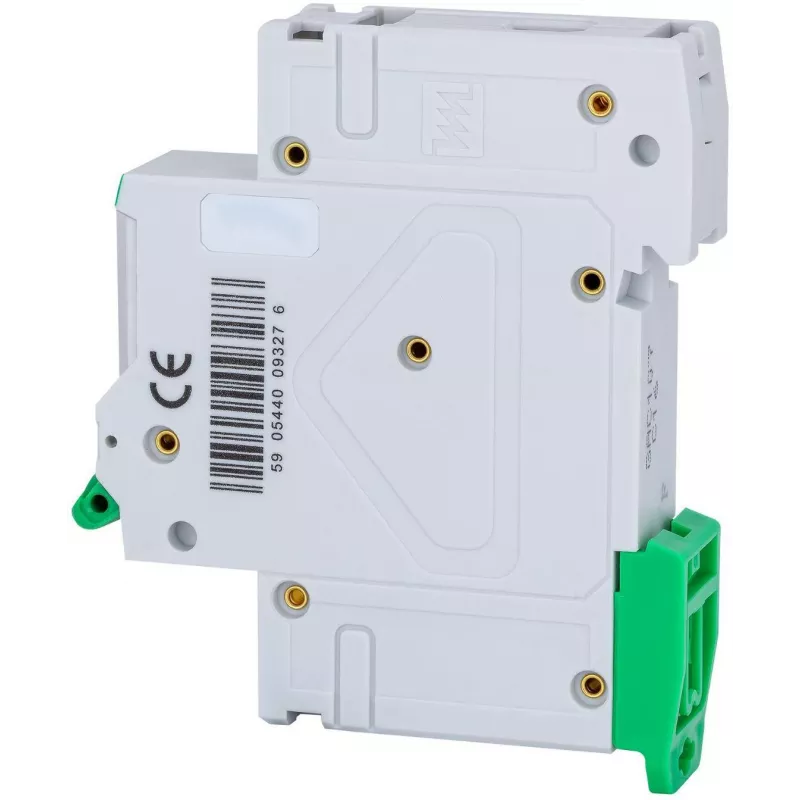

GACIA N8BH 10kA C Līknes Viena Pola 25A Automātiskais Slēdzis

Kad pārslodze vai īssavienojums apdraud elektroinstalāciju, nav laika domāt — sistēmai jāreaģē uzreiz. GACIA N8BH 10kA C 1P 25A automātiskais slēdzis to dara bez kavēšanās, atslēdzot ķēdi un pasargājot gan vadus, gan pieslēgtās iekārtas no bojājumiem. Šis kompaktais 1 moduļa slēdzis ir izstrādāts, lai ikdienā strādātu uzticami, un tas ir gatavs darbam gan sadzīves, gan komerciālos objektos.

Kam tas paredzēts

Šis MCB ir piemērots elektriķiem, sadales skapju montētājiem un apkopes speciālistiem, kuriem nepieciešama droša aizsardzība pret pārstrāvu. C līknes raksturlīkne padara to ideāli piemērotu ķēdēm ar mērenām palaišanas strāvām, piemēram, apgaismojuma, kontaktligzdu un mazo motoru slodzēm. Tas novērš liekus atslēgumus, bet reālu defektu gadījumā reaģē ātri un precīzi.

Galvenās priekšrocības

• Viena pola konstrukcija 230 V maiņstrāvas ķēdēm, aizņem tikai 18 mm (1 moduli) uz DIN sliedes.
• C līknes raksturlīkne: magnētiskā atslēgšana pie 5–10 × nominālās strāvas — piemērota vispārējām slodzēm.
• Augsta pārrāvuma spēja 10 kA saskaņā ar IEC/EN 60898-1, nodrošinot drošu īssavienojumu pārtraukšanu.
• Enerģijas ierobežošanas klase 3, samazina izlaižamo enerģiju un aizsargā lejup pieslēgtās iekārtas.
• Skaidrs ON/OFF stāvokļa indikators ātrai statusa pārbaudei.
• Skrūvju spailes pieņem vadus no 1 līdz 25 mm², nodrošinot drošu un elastīgu savienojumu.

Specifikācijas

• Nominālā strāva: 25 A
• Polu skaits: 1P
• Raksturlīkne: C
• Nominālā pārrāvuma spēja (Icn): 10 kA
• Nominālais spriegums: 230 V maiņstrāva
• Nominālā frekvence: 50/60 Hz
• Uzstādīšana: DIN sliede (EN 60715 TH35)
• Standarts: IEC/EN 60898-1
• Aizsardzības pakāpe: IP20
• Spaiļu šķērsgriezums: 1–25 mm²
• Elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Darba temperatūra: -25°C līdz +50°C
• Enerģijas ierobežošanas klase: 3
• Moduļa platums: 18 mm (1 modulis)

Padoms: Izvēloties automātisko slēdzi, nominālajai strāvai jābūt nedaudz lielākai par ķēdes normālo darba strāvu, bet mazākai par vadu maksimāli pieļaujamo strāvu. C līkne ir piemērota lielākajai daļai vispārējo ķēžu; tīri omiskām slodzēm izmantojiet B līkni, bet lielām palaišanas strāvām — D līkni.
