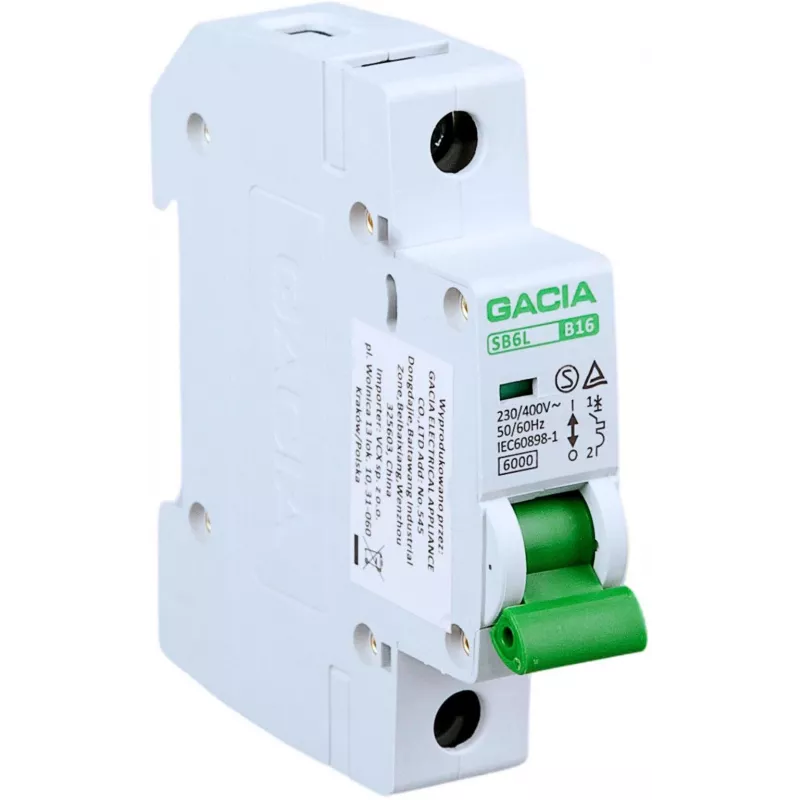

GACIA SB6L B 1P 10A 1P 10A Automātiskais slēdzis, 6kA, B raksturlīkne, 1 pols, 10A, DIN sliede

Elektroinstalācijas pārslodze un īssavienojumi ir biežākie iemesli, kāpēc bojājas vadi un pieslēgtās iekārtas. GACIA SB6L B 1P 10A automātiskais slēdzis (MCB) nodrošina uzticamu aizsardzību, automātiski atslēdzot ķēdi, kad strāva pārsniedz drošu līmeni. Ar nominālo strāvu 10 A un B tipa raksturlīkni tas ir ideāls, lai aizsargātu apgaismojuma ķēdes, kontaktligzdas un citas vispārējas nozīmes slodzes pret pārslodzi un īssavienojuma strāvām līdz 6 kA.

Kam tas paredzēts

Šis automātiskais slēdzis ir domāts elektriķiem, sadales paneļu montētājiem un apkopes speciālistiem, kuriem nepieciešama uzticama un standartiem atbilstoša aizsardzības ierīce vienfāzes instalācijām. Tas noderēs arī DIY entuziastiem, kas veic mājas elektroprojektus, ja viņiem ir atbilstošas zināšanas un viņi ievēro vietējos noteikumus.

Galvenās priekšrocības

• 1 pola konstrukcija vienfāzes ķēdēm
• Nominālā strāva: 10 A
• B tipa raksturlīkne (momentāna atslēgšanās pie 3–5 reizēm no nominālās strāvas)
• Īssavienojuma izslēgšanas spēja: 6 kA
• Nominālais spriegums: 230 V AC, 50/60 Hz
• Montāža uz standarta 35 mm DIN sliedes
• Atbilst IEC/EN 60898-1
• Skrūvju spailes ar šķērsgriezumu 1–25 mm²
• Augsta elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25°C līdz +55°C
• Enerģijas ierobežošanas klase: 3
• Piesārņojuma pakāpe: 2

Specifikācijas

• Zīmols: GACIA
• Modelis: SB6L B 1P 10A
• Produkta veids: Automātiskais slēdzis (MCB)
• Polu skaits: 1
• Nominālā strāva: 10 A
• Raksturlīkne: B
• Izslēgšanas spēja: 6 kA
• Nominālais spriegums: 230 V AC
• Frekvence: 50/60 Hz
• Montāža: DIN sliede
• Standarti: IEC/EN 60898-1
• Spaiļu tips: Skrūve
• Spaiļu šķērsgriezums: 1–25 mm²
• Elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25°C līdz +55°C
• Enerģijas ierobežošanas klase: 3
• Piesārņojuma pakāpe: 2

Kā lietot

Pirms uzstādīšanas vienmēr atslēdziet spriegumu. Izvēlieties atbilstošu nominālo strāvu un raksturlīkni atkarībā no slodzes un kabeļa šķērsgriezuma. Lai nodrošinātu saskaņošanu ar augšējām aizsardzības ierīcēm, skatiet ražotāja selektivitātes tabulas. Regulāri pārbaudiet slēdzi, vai nav pārkaršanas vai mehānisku bojājumu pazīmju.

Padoms: izmantojiet B raksturlīkni apgaismojuma un kontaktligzdu ķēdēm, kur pārslodzes strāvas ir mērenas. Pārliecinieties, ka slēdža nominālā strāva atbilst kabeļa šķērsgriezumam, lai novērstu pārkaršanu.
