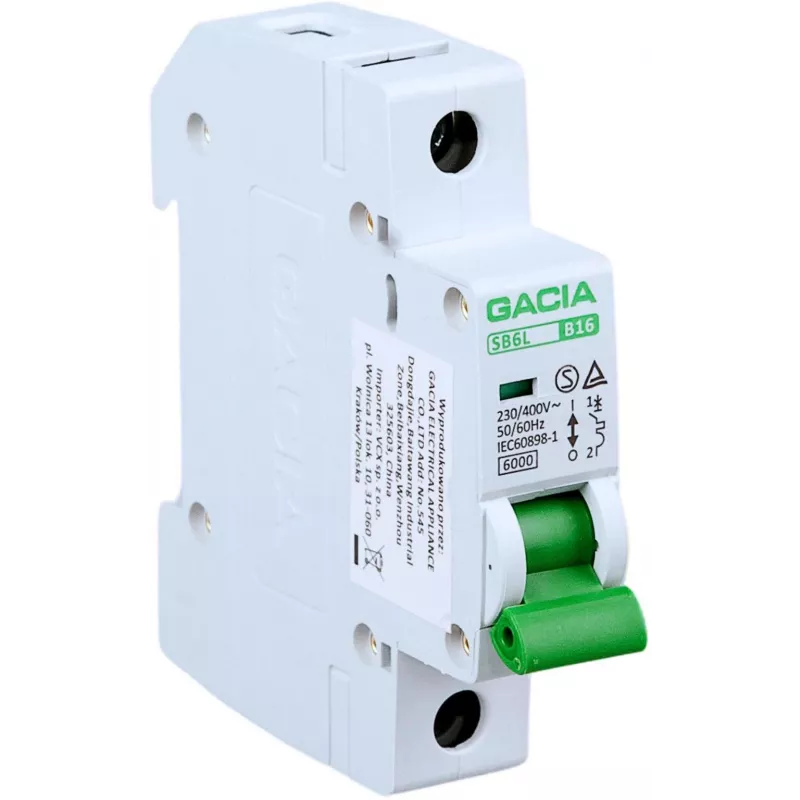

GACIA SB6L B 1P 6A 1P 6A Automātiskais slēdzis, 6 kA, B līkne, 1 pols, 6 A

Ja jūsu sadales skapī vietas ir maz, bet drošība nedrīkst ciest, šis GACIA SB6L B 1P 6A automātiskais slēdzis ir tieši tas, kas nepieciešams. Tas aizņem tikai vienu moduli, bet spēj droši atslēgt ķēdi pie 6 kA īssavienojuma strāvas, pasargājot gan vadu, gan pieslēgtās iekārtas.

Kam tas paredzēts

Šis viena pola automātiskais slēdzis ar B raksturlīkni ir ideāls apgaismojuma un kontaktligzdu ķēžu aizsardzībai dzīvojamās un komerciālās ēkās. B līkne nozīmē, ka slēdzis nostrādā acumirklī pie 3–5 reizes lielākas strāvas par nominālo, tāpēc tas lieliski sader ar rezistīvām slodzēm, piemēram, kvēlspuldzēm un sildītājiem, kur pārslodzes strāvas nav lielas.

Galvenās priekšrocības

• 6 kA pārrāvuma spēja — droši pārtrauc īssavienojumus pat jaudīgos tīklos.
• B līkne — ātra reakcija uz mērenām pārstrāvām, bez liekas atslēgšanas.
• Montāža uz DIN sliedes — ātra un vienkārša, bez instrumentiem.
• Plašs spaiļu diapazons no 1 līdz 25 mm² — viegli pieslēgt dažādu šķērsgriezumu vadus.
• Ilgs elektriskais mūžs — vismaz 10 000 darbību, mehāniskais — 20 000.

Tehniskie parametri

• Polu skaits: 1
• Nominālā strāva: 6 A
• Nominālais spriegums: 230 V AC
• Frekvence: 50/60 Hz
• Īssavienojuma pārrāvuma spēja (Icn): 6 kA
• Raksturlīkne: B
• Standarts: IEC/EN 60898-1
• Montāža: DIN sliede
• Aizsardzības pakāpe: IP20
• Spaiļu šķērsgriezums: 1–25 mm²
• Enerģijas ierobežošanas klase: 3
• Elektriskais mūžs: ≥ 10 000 darbību
• Mehāniskais mūžs: ≥ 20 000 darbību
• Darba temperatūra: -5 °C līdz +40 °C
• Uzglabāšanas temperatūra: -25 °C līdz +70 °C
• Savienojums: skrūvju spailes

Kā uzstādīt

Slēdzis tiek montēts uz DIN sliedes — vienkārši aizāķējiet to un nospiediet, līdz tas nofiksējas. Pievienojiet fāzes vadu augšējā spailē, bet apakšējā — aizsargājamo ķēdi. Pārliecinieties, ka vadi ir cieši pievilkti, un ievērojiet spaiļu šķērsgriezuma ierobežojumus.

Padoms: B līkne nav paredzēta motoriem vai transformatoriem ar lielām palaišanas strāvām — šādām slodzēm izvēlieties C vai D raksturlīkni. Šis slēdzis ir lieliska izvēle standarta apgaismojuma un kontaktligzdu ķēdēm, kur nepieciešama uzticama aizsardzība bez liekas atslēgšanas.
