KLAU standarta presējamais kabeļa uzgalis 107R12 70 mm² M12, alvots varš

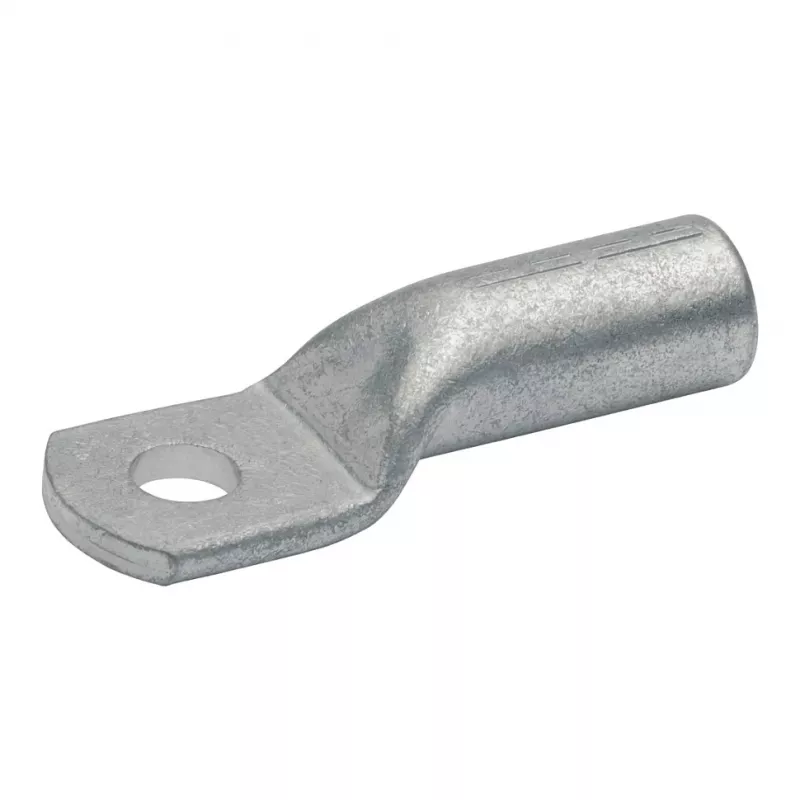

Vispirms ievērosiet, ka šim KLAU 107R12 uzgalim ir viengabala cilindrisks korpuss, nevis šuvju vai salocīta konstrukcija. Tas nozīmē, ka presēšanas laikā spēks sadalās vienmērīgi, un savienojums iztur lielāku mehānisko slodzi. Elektrolītiskais varš ar alvojumu nodrošina zemu pretestību un izturību pret koroziju pat mitrā vidē.

Priekšrocības

Alvotais pārklājums ne tikai aizsargā pret oksidēšanos, bet arī atvieglo lodēšanu, ja tas nepieciešams. Pārbaudes atvere ļauj vizuāli pārliecināties, ka vadītājs ievietots līdz galam — tas novērš kļūdas, kas var izraisīt pārkaršanu. Atbilstība DIN 46235 standartam garantē, ka izmēri un veiktspēja ir paredzami.

Kam tas der

• Sadales sistēmām un kontrolierīcēm
• Rūpnieciskajām iekārtām un mašīnām
• Vara vadītāju pieslēgumiem līdz 1000 V

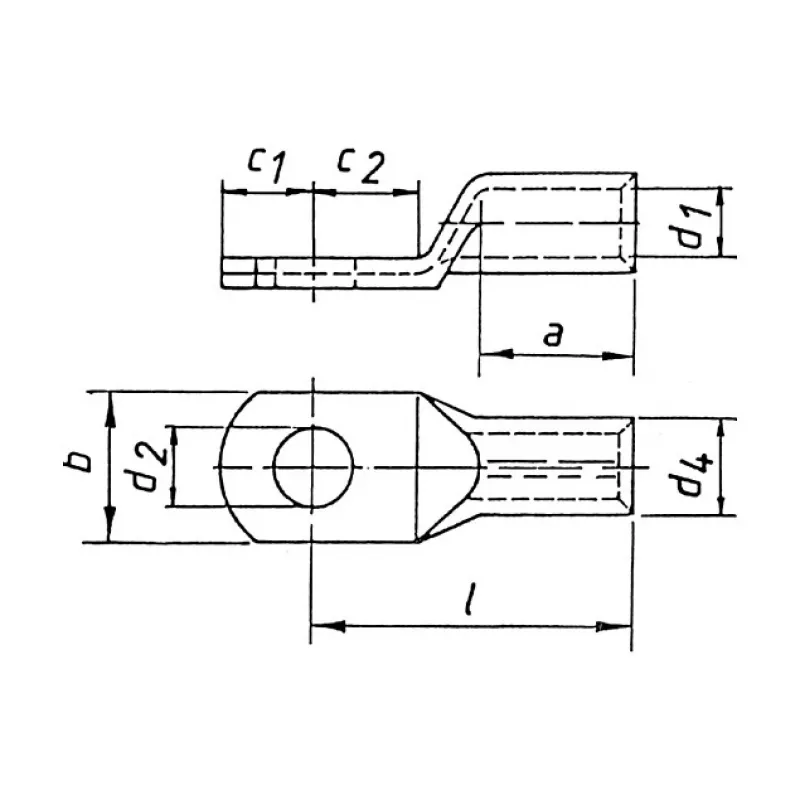

Galvenie tehniskie parametri

• Vadītāja šķērsgriezums: 70 mm²
• Skrūves caurums: M12 (13 mm)
• Materiāls: elektrolītiskais varš (E-Cu), alvots
• Kopējais garums: 58 mm
• Platums: 22 mm
• Cilindra ārējais diametrs: 16,5 mm
• Kontaktvirsmas biezums: 3,5 mm
• Darba temperatūra: -50°C līdz +120°C
• Standarts: DIN 46235

Lietošanas ieteikumi

Izmantojiet sešstūra presēšanas matricu, kas atbilst uzgaļa izmēram. Pirms presēšanas pārbaudiet, vai vadītājs redzams pārbaudes atverē. Notīriet kontakta virsmu un pievelciet skrūvi ar ieteikto griezes momentu.
