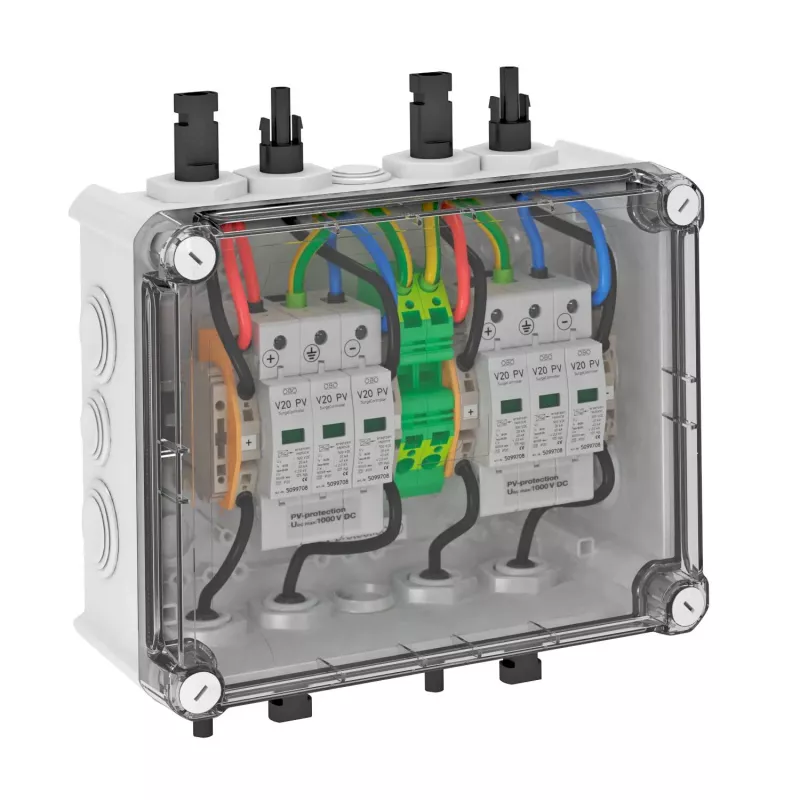

OBO BETTERMANN PVG-C1000S110 PV sistēmas risinājums korpusā (5088556)

Saules paneļu uzstādītājiem, kuri vēlas vienkāršu un drošu risinājumu vienas virknes sistēmām līdz 1000 V DC, OBO BETTERMANN PVG-C1000S110 ir gatavs risinājums. Šis nav parasts sadales skapis – tajā jau ir iebūvēta 2. tipa pārsprieguma aizsardzība, kas samazina montāžas laiku un nodrošina konsekventu aizsardzību.

Galvenās priekšrocības

• Iebūvēta 2. tipa pārsprieguma aizsardzība ar maksimālo izlādes strāvu 40 kA
• Atbalsta vienu DC ieeju un vienu DC izeju
• Iepriekš savienoti iekšējie vadi ātrai uzstādīšanai
• IP65 polikarbonāta korpuss lietošanai ārpus telpām
• Sienas montāžas dizains ar iekļautiem kabeļu blīvēm

Ikdienas lietošanā

Šī iekārta ir paredzēta PV sistēmām ar vienu virkni, tā iztur īssavienojuma strāvas līdz 15 A uz virkni un nodrošina zemu aizsardzības līmeni zem 4,0 kV. Skrūvju spailes pieņem standarta PV kabeļu izmērus, un korpuss iztur temperatūru no -25 °C līdz +60 °C, padarot to piemērotu lielākajai daļai klimatisko apstākļu.

Pilni tehniskie dati

• Maksimālais sistēmas spriegums: 1000 V DC
• DC ieeju skaits: 1
• DC izeju skaits: 1
• Maksimālā īssavienojuma strāva uz virkni: 15 A
• Pārsprieguma aizsardzības tips: 2. tips
• Nominālā izlādes strāva: 20 kA (8/20 µs)
• Maksimālā izlādes strāva: 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis: < 4,0 kV
• Īssavienojuma izturība: 1000 A DC
• Korpusa materiāls: polikarbonāts
• IP aizsardzības klase: IP65
• Darba temperatūra: no -25 °C līdz +60 °C
• Montāža: pie sienas
• Kabeļu ievade: iekļauti kabeļu blīves
• Standarti: IEC 61439-2, IEC 61643-31
• Iekšējā elektroinstalācija: iepriekš savienota
• Spailes: skrūvju spailes

Kam piemērots

Šis risinājums ir ideāls mazām saules elektrostacijām ar vienu virkni, piemēram, mājas jumta sistēmām vai nelieliem komerciāliem projektiem. Tas ir īpaši noderīgs uzstādītājiem, kuri vēlas ietaupīt laiku un nodrošināt uzticamu pārsprieguma aizsardzību bez papildu komponentu iegādes.

Kā lietot

Uzstādiet korpusu pie sienas, izmantojot tam paredzētos stiprinājumus. Pievienojiet saules paneļu kabeļus pie DC ieejas un invertora kabeļus pie DC izejas, izmantojot skrūvju spailes. Pārliecinieties, ka visi savienojumi ir droši un kabeļu blīves ir pareizi uzstādītas, lai saglabātu IP65 aizsardzību. Pēc uzstādīšanas pārbaudiet sistēmas darbību.

Padoms: pirms uzstādīšanas vienmēr pārbaudiet, vai PV sistēmas spriegums nepārsniedz 1000 V DC. Regulāri pārbaudiet pārsprieguma aizsardzības moduļa stāvokli – ja tas ir bojāts, nomainiet to, lai nodrošinātu nepārtrauktu aizsardzību.
