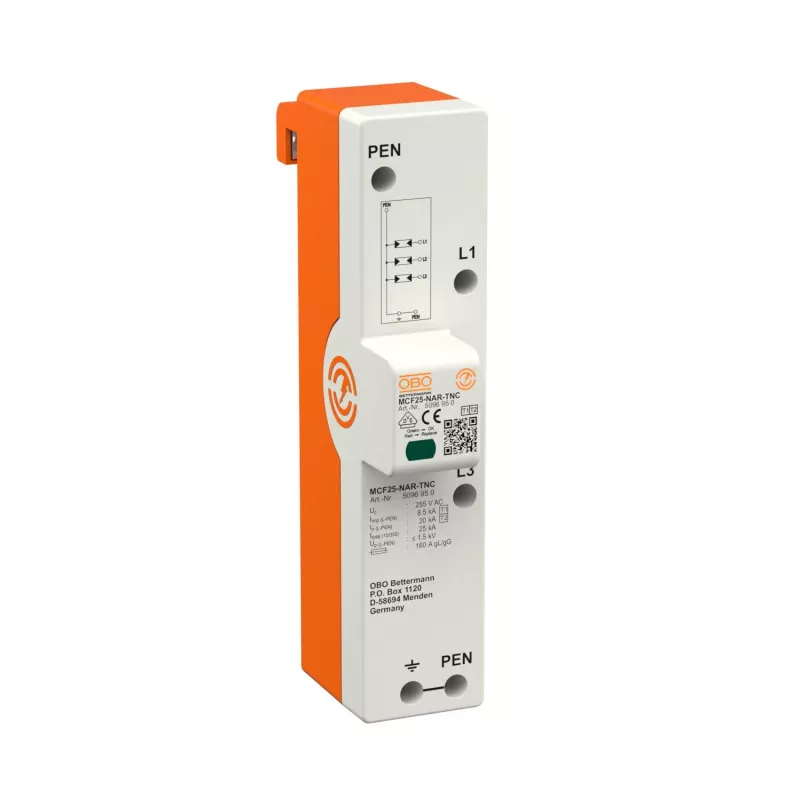

OBO MCF25-NAR-TNC LightningController sliede 3 polu 255V 1.+2. tipa pārsprieguma aizsardzība

Pirmais, ko pamanīsi, ir kompaktā DIN sliedes konstrukcija – viss iekļaujas 35 mm platumā, bet iekšā slēpjas jauda, kas spēj novadīt zibens strāvu līdz 25 kA uz polu. Šis OBO MCF25-NAR-TNC nav parasts aizsargs; tas ir kombinēts 1.+2. tipa pārsprieguma un zibens strāvas novadītājs, kas domāts TN-C sistēmām un spēj noturēt spriegumu zem 1,5 kV pat tad, kad tīklā ietriecas zibens.

Priekšrocības

Termiskais atslēdzējs un vizuālais statusa indikators – tu uzreiz redzi, vai aizsardzība vēl darbojas. Korpusa materiāls ir liesmu slāpējošs (UL 94 V-0), un darba temperatūru diapazons no -40 līdz +80 °C nozīmē, ka tas strādās gan aukstā noliktavā, gan karstā ražošanas cehā. Īsslēguma izturība 50 kA (ar 315 A gL/gG drošinātāju) garantē drošību pat avārijas situācijās.

Kam tas der

• Galvenajiem sadales paneļiem dzīvojamās un komerciālās ēkās
• Rūpniecības objektiem ar TN-C zemējuma sistēmu
• Jutīgu iekārtu aizsardzībai pret tiešiem zibens spērieniem un pārspriegumiem
• Koordinācijai ar zemāka līmeņa 3. tipa aizsargiem

Galvenie tehniskie parametri

• Aizsarga tips: 1.+2. tipa kombinētais zibens strāvas un pārsprieguma novadītājs
• Tīkla sistēma: TN-C, 3 polu
• Maksimālais nepārtrauktas darba spriegums (Uc): 255 V AC
• Zibens impulsa strāva (Iimp): 25 kA uz polu (10/350 µs)
• Sprieguma aizsardzības līmenis (Up): < 1,5 kV
• Montāža: DIN sliede 35 mm
• Savienojuma šķērsgriezums: 1,5–35 mm² stingrs, 1,5–25 mm² elastīgs
• Standarti: IEC 61643-11, EN 61643-11

Ieteikumi

Uzstādi šo aizsargu pie ēkas elektroievada un saskaņo ar 3. tipa ierīcēm pie jutīgām iekārtām. Regulāri pārbaudi vizuālo indikatoru, lai pārliecinātos, ka aizsardzība joprojām ir aktīva.
