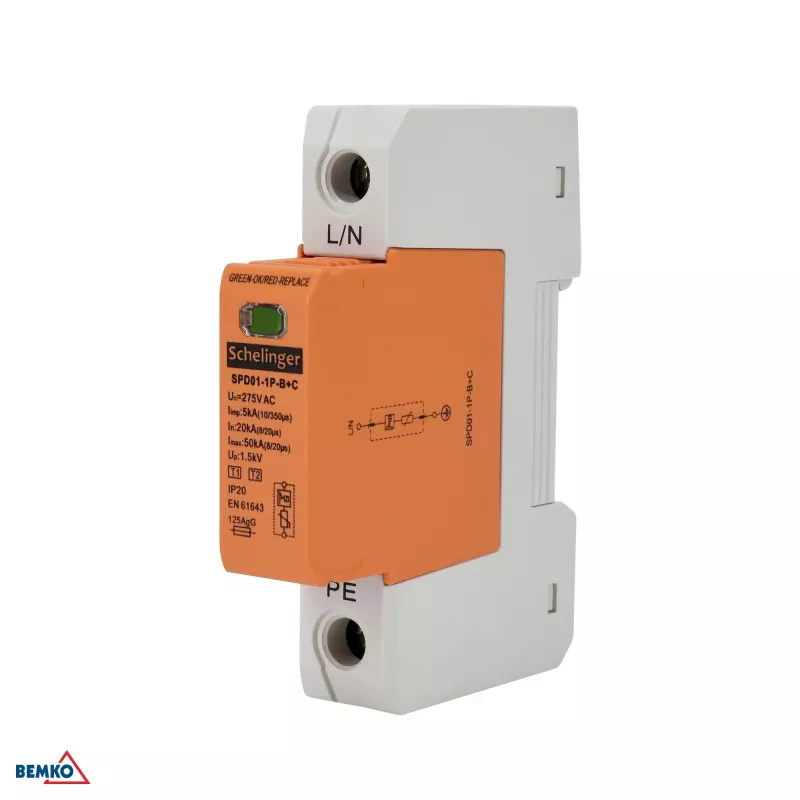

SCHELINGER A51-SPD01-1P-B+C Type 1+2 Pārsprieguma aizsardzības ierīce 1-pola 5kA (10/350) B+C klase

Pērkona negaiss vairs nenozīmē bezmiega naktis un bažas par dārgo elektroniku. Ar SCHELINGER A51-SPD01-1P-B+C pārsprieguma aizsardzību jūsu sadales skapis kļūst par neieņemamu cietoksni pret zibens radītiem pārspriegumiem. Šī kompaktā 1-pola ierīce apvieno B un C klases aizsardzību vienā modulī, kas nozīmē, ka jums nav jāuzstāda divas atsevišķas ierīces – ietaupāt vietu un laiku.

Priekšrocības

Divas aizsardzības pakāpes vienā 18 mm platā modulī – tas ir galvenais ieguvums, ko novērtēs ikviens elektriķis. Ierīce reaģē ātrāk nekā 25 nanosekundēs, tāpēc pat visstraujākie pārsprieguma impulsi netiek tālāk par sadales skapi. Vizuālais statusa karodziņš (zaļš/sarkans) ļauj uzreiz pārliecināties, ka aizsardzība darbojas, bez mērierīcēm un mērījumiem. Ar īsslēguma izturību 50 kA un iespēju izmantot līdz 125 A gG drošinātāju, šī ierīce ir gatava prasīgiem industriāliem apstākļiem.

Kam tā derēs

• Galvenajiem sadales skapjiem un apakšsadales paneļiem dzīvojamās, komerciālās un rūpnieciskās ēkās
• Aizsardzībai uz robežas starp zibensaizsardzības zonām LPZ 0–1 un LPZ 1–2
• Sistēmām, kur jāatbilst IEC/EN 61643-11 standartam
• Instalācijām ar 230 V maiņstrāvas nominālo spriegumu un maksimālo nepārtraukto darba spriegumu 275 V

Galvenie tehniskie parametri

• SPD tips: Type 1 + Type 2 (T1+T2), B+C klase
• Polu skaits: 1 (1P)
• Impulsa strāva (Iimp): 5 kA (10/350 µs)
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤ 1.5 kV
• Reakcijas laiks: < 25 ns
• Īsslēguma izturība (Icc): 50 kA
• Uzstādīšana: DIN sliede 35 mm, moduļa platums 1 modulis (18 mm)
• Statusa indikācija: vizuāls karodziņš (zaļš/sarkans)
• Darba temperatūras diapazons: -40°C līdz +80°C
• Aizsardzības pakāpe: IP20
• Atbilstība: IEC/EN 61643-11
• Maks. drošinātājs: 125 A gG

Ieteikumi uzstādīšanai

Lai sasniegtu vislabāko aizsardzību, uzstādiet šo ierīci pie ēkas elektropievades vai galvenā sadales skapja, un turiet savienojošos vadus pēc iespējas īsākus. Izmantojiet atbilstošu priekšā esošo pārstrāvas aizsardzību (maks. 125 A gG) un regulāri pārbaudiet statusa karodziņu, lai pārliecinātos, ka ierīce joprojām ir darba kārtībā.
