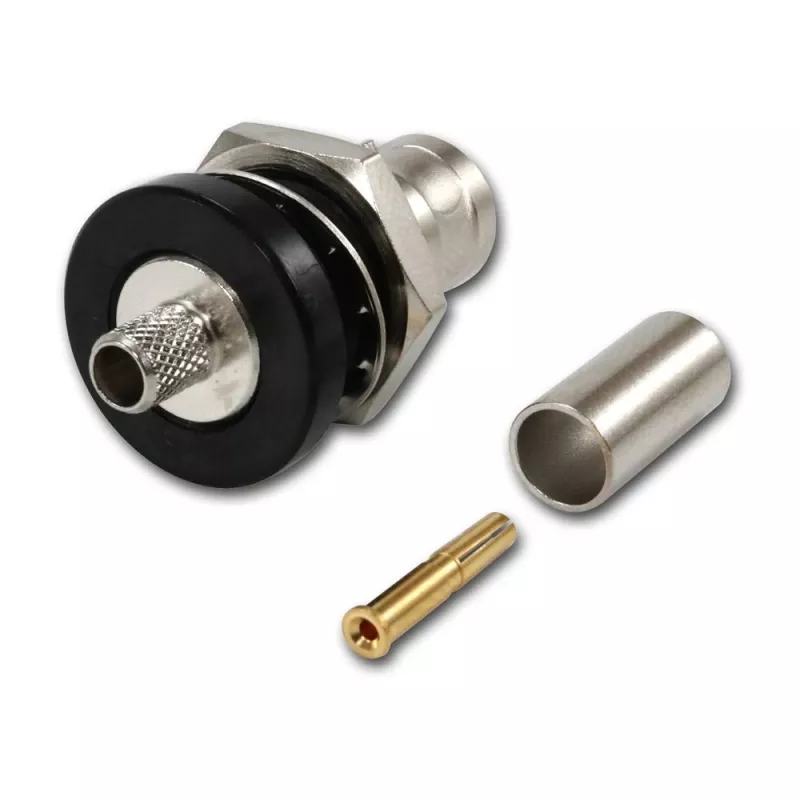

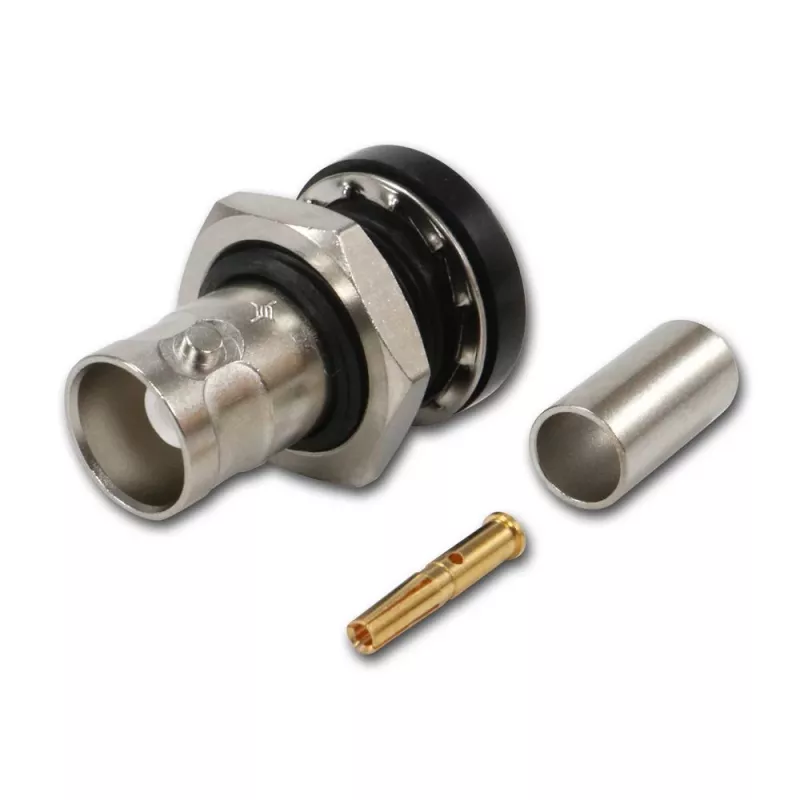

Telegärtner BNC kabeļa ligzda Crimp G01 50 Ohm, Crimp/Crimp, izolēta flange, A1305, Z04, G01 (RG-58 C/U) - 5 gab.

Ja vajag BNC savienotāju, kas notur 50 Ohm pretestību līdz pat 4 GHz un nodrošina drošu savienojumu ar RG-58 C/U kabeli, šis Telegärtner risinājums ir īstais. Ligzda ir paredzēta paneļa montāžai ar izolētu flanžu, kas novērš zemes cilpas un nodrošina elektrisko izolāciju no paneļa.

Galvenās priekšrocības

• Plašs frekvenču diapazons: no DC līdz 4 GHz
• 50 Ohm pretestība atbilst standarta RF lietojumiem
• Crimp/Crimp terminācija gan centrālajam, gan ārējam vadītājam
• Izolēta flange novērš zemes cilpas
• Zelta pārklājuma kontakti nodrošina zemu kontaktu pretestību un izturību pret koroziju
• Komplektā 5 gab.

Tehniskie dati

• Savienotāja tips: BNC
• Dzimums: ligzda (sieviete)
• Pretestība: 50 Ohm
• Montāžas tips: paneļa montāža ar izolētu flanžu
• Terminācija: crimp (centrālais un ārējais)
• Savietojams kabelis: RG-58 C/U (grupa G01)
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Kontaktu materiāls: misiņš, zelta pārklājums
• Izolators: PTFE
• Frekvenču diapazons: DC līdz 4 GHz
• Sprieguma nomināls: 500 V RMS
• Darba temperatūra: -40°C līdz +85°C
• Atbilst RoHS

Kam piemērots

Šis BNC savienotājs ir ideāls profesionāļiem, kas strādā ar RF un koaksiālajiem kabeļiem, piemēram, telekomunikāciju, datu pārraides vai testēšanas iekārtu instalācijās. Pateicoties izolētajai flanžai, tas ir īpaši noderīgs vietās, kur nepieciešama elektriskā izolācija no paneļa, piemēram, jutīgās mērierīcēs vai audioiekārtās.

Kā lietot

Ligzda tiek montēta paneļa atverē un nostiprināta ar skrūvēm caur izolēto flanžu. Kabelis RG-58 C/U tiek pievienots, izmantojot crimp instrumentu gan centrālajam, gan ārējam vadītājam. Pirms crimpēšanas pārliecinieties, ka kabeļa gals ir pareizi noņemts un sagatavots.

Padoms: vienmēr pārbaudiet, vai kabelis atbilst G01 grupai (RG-58 C/U), lai nodrošinātu pareizu pretestību un signāla kvalitāti. Izolētā flange palīdz novērst traucējumus, tāpēc to ieteicams izmantot vietās, kur zeme var radīt problēmas.
