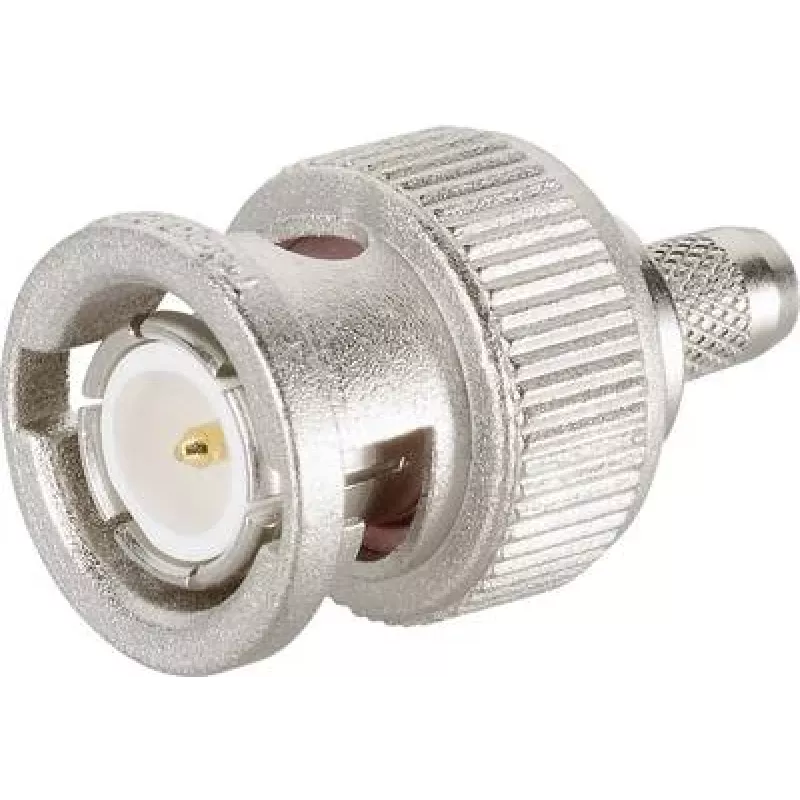

Telegärtner BNC krimpējams kontaktdakša 75 Ohm RG-59 B/U, zelta kontakts, niķeļa korpuss J01002F1288Z

Ja meklējat BNC savienotāju, kas notur signālu bez zudumiem pat 1 GHz frekvencē, šis Telegärtner modelis ar zelta pārklājuma centrālo kontaktu un niķeļa korpusu ir praktisks risinājums. Krimpēšanas tehnoloģija nodrošina pastāvīgu, vibrācijām izturīgu savienojumu, kas neatslābst.

Kāpēc izvēlēties šo BNC spraudni

Zelta pārklājums uz centrālā kontakta samazina kontaktu pretestību un pasargā no korozijas, savukārt niķeļa pārklājums uz misiņa korpusa nodrošina izturību. PTFE izolācija saglabā stabilus dielektriskos parametrus plašā temperatūras diapazonā no -40°C līdz +85°C. Krimpēšanas metode (gan centrālais, gan ārējais) nodrošina uzticamu savienojumu, kas piemērots profesionālai lietošanai.

Kam noderēs

• Videonovērošanas un CCTV sistēmām
• Apraides un video signāla pārvadei
• Telekomunikāciju un datu pārraides iekārtām
• Testēšanas un mērīšanas instrumentiem
• RF signāla sadalei

Galvenie tehniskie dati

• Savienotāja tips: BNC tēviņš (spraudnis)
• Pretestība: 75 Ohm
• Saderīgs kabelis: RG-59 B/U
• Savienojuma veids: krimpēšana (centrālais un ārējais)
• Frekvenču diapazons: no līdzstrāvas līdz 1 GHz
• Spriegums: 500 V RMS
• Kontaktu pretestība: ≤1,5 mΩ centrālais, ≤1,0 mΩ ārējais
• Izolācijas pretestība: ≥5 GΩ
• VSWR: ≤1,20 pie 1 GHz
• Darba temperatūra: -40°C līdz +85°C
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Kontaktu materiāls: misiņš, zelta pārklājums
• Izolācijas materiāls: PTFE
• Iepakojuma daudzums: 1 gabals

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka kabelis atbilst RG-59 B/U specifikācijai. Noņemiet kabeļa apvalku atbilstoši savienotāja izmēram, uzmanīgi nesabojājot pinumu. Uzlieciet savienotāju uz kabeļa, ievietojot centrālo vadītāju kontaktā, un izmantojiet BNC krimpēšanas presi, lai saspiestu gan centrālo, gan ārējo daļu. Pārbaudiet savienojumu ar testeri, lai pārliecinātos par nepārtrauktību.

Ieteikums: vienmēr izmantojiet precīzijas krimpēšanas instrumentus, kas paredzēti BNC savienotājiem, lai sasniegtu ražotāja norādītos parametrus. Nekad nekrimpējiet ar universālām knaiblēm – tas var sabojāt savienotāju un pasliktināt signāla kvalitāti.
