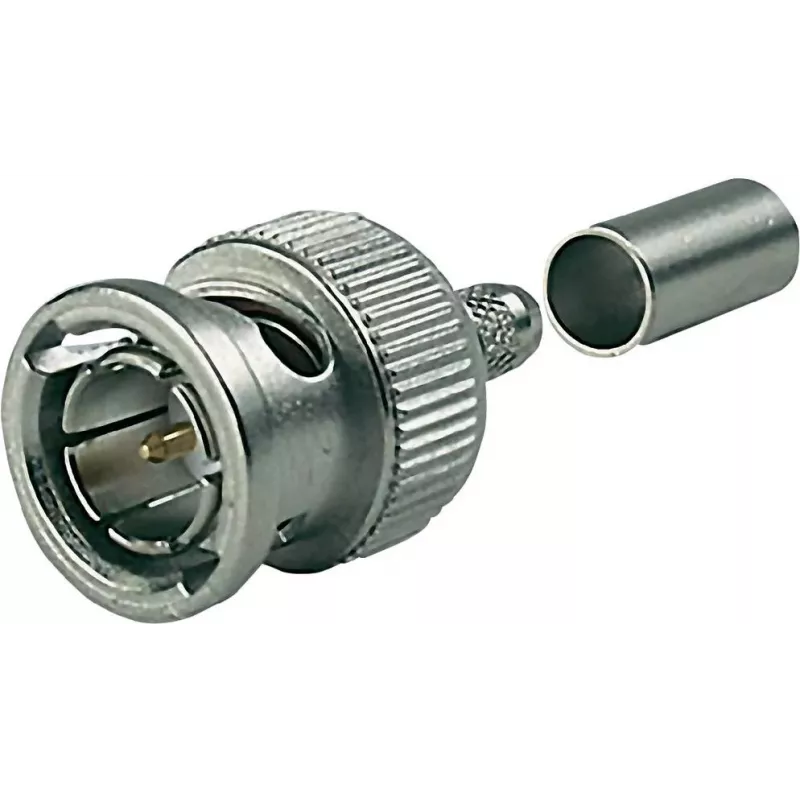

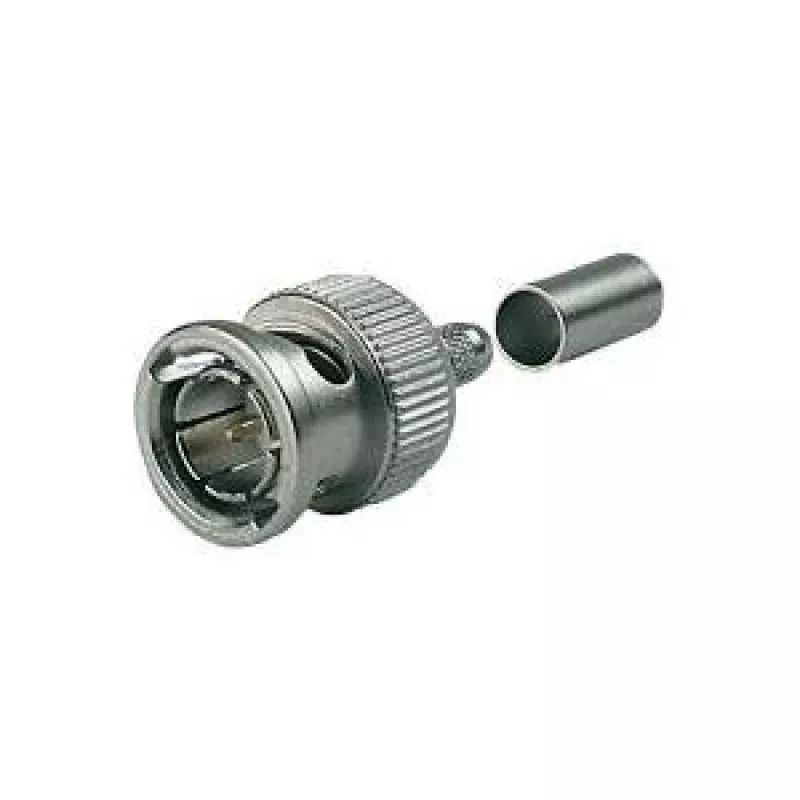

Telegärtner BNC krimpkontaktspraudnis 75 Ohm RG-179B/U, RG-187A/U, RG-316/U (J01002A0058)

Kad nepieciešams stabils signāls līdz pat 3 GHz, šis BNC spraudnis nodrošina uzticamu savienojumu HD video un RF instalācijās. Tā pretestība ir 75 omi, kas atbilst profesionālām prasībām.

Priekšrocības

• Plašs frekvenču diapazons: no līdzstrāvas līdz 3 GHz
• Zems VSWR ≤ 1,25 pie 3 GHz
• Augsta izolācijas pretestība ≥ 5 GΩ
• Darba temperatūra no -40 °C līdz +85 °C
• Izturība: vismaz 500 savienošanas cikli

Kam piemērots

Šis BNC spraudnis ir paredzēts profesionāļiem, kas strādā ar video un RF iekārtām – videonovērošanas sistēmu uzstādītājiem, radioamatieriem, laboratoriju darbiniekiem un visiem, kam nepieciešams kvalitatīvs 75 omu savienojums. Tas ir ideāls risinājums, ja jāizveido uzticama kabeļa terminācija.

Galvenie tehniskie dati

• Savienotāja tips: BNC spraudnis (tēviņš)
• Pretestība: 75 Ohm
• Terminācija: krimpēšana (ārējais), lodēšana (iekšējais)
• Saderīgi kabeļi: RG-179B/U, RG-187A/U, RG-316/U
• Dielektriķa pārbaudes spriegums: 1500 Veff
• Centrālā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1,0 mΩ
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Centrālā kontakta materiāls: misiņš, zelta pārklājums
• Dielektriķa materiāls: PTFE

Kā lietot

Lai uzstādītu šo BNC spraudni, vispirms noņemiet kabeļa ārējo izolāciju atbilstoši krimpēšanas instrumenta prasībām. Pēc tam atlokojiet pinumu un ievietojiet centrālo vadītāju spraudņa centrālajā kontaktā, pielodējot to. Visbeidzot, izmantojiet krimpēšanas instrumentu, lai saspiestu spraudni uz kabeļa ārējā vadītāja. Pārliecinieties, ka savienojums ir stingrs un nav īssavienojuma.

Mūsu viedoklis

Precīzs BNC savienotājs profesionālām video un RF instalācijām, kas nodrošina izcilu veiktspēju un izturību. Uzticams risinājums ikdienas darbā.
