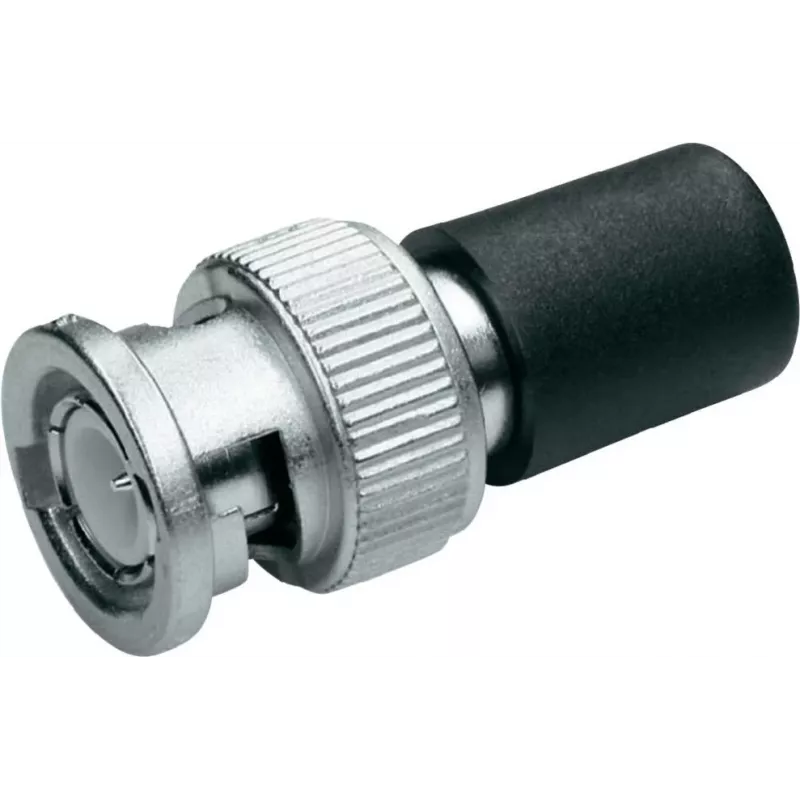

Telegärtner J01006A1373 BNC 93 omu koaksiālais savienotājs, vīrišķais, krimpējams/lodējams, niķelēts misiņš

Niķelēts misiņa korpuss ar zelta pārklājuma centrālo kontaktu — šis Telegärtner BNC savienotājs ir domāts tiem, kas vēlas izturīgu un stabilu savienojumu 93 omu koaksiālajās līnijās. Krimpējamā ārējā uzmava un lodējamais centrālais kontakts nodrošina zudumus minimizējošu termināciju, kas kalpo ilgi.

Kam tas piemērots

RF inženieriem, telekomunikāciju speciālistiem un elektronikas entuziastiem, kuri patstāvīgi izgatavo kabeļu mezglus. Šis savienotājs lieliski iederas arī instrumentu un mērierīču ražošanā, kur nepieciešams precīzs 93 omu interfeiss.

Galvenās priekšrocības

• 93 omu pretestība nodrošina saskaņotu signāla pārraidi bez atstarojumiem.
• Taisns korpuss ērti ievietojas gan šaurās vietās, gan standarta kabeļu montāžā.
• Krimpējama ārējā uzmava un lodējams centrālais kontakts — izturīgs un uzticams savienojums.
• Niķelēts misiņa korpuss un zelta pārklājuma centrālais kontakts (0,5 µm) nodrošina pretkorozijas aizsardzību un lielisku vadītspēju.
• PTFE izolators samazina dielektriskos zudumus un ir stabils augstā temperatūrā.
• Atbalsta kabeļa dielektriķa diametru 2,8 mm.
• Darbojas līdz pat 1 GHz ar 500 V RMS sprieguma nominālu.
• Plašs darba temperatūras diapazons no -55 °C līdz +155 °C.

Specifikācijas

• Savienotāju sērija: BNC
• Pretestība: 93 omi
• Dzimums: vīrišķais
• Korpusa stils: taisns
• Montāžas tips: kabeļa montāža
• Terminācijas metode: krimpēšana (ārējā), lodēšana (centrālā)
• Saderīgo kabeļu grupas: RG-179, RG-179B/U, RG-187, RG-187A/U
• Kabeļa dielektriķa diametrs: 2,8 mm
• Korpusa materiāls: misiņš
• Korpusa pārklājums: niķelis
• Kontakta materiāls: misiņš
• Kontakta pārklājums: zelts (0,5 µm)
• Izolatora materiāls: PTFE
• Frekvenču diapazons: no līdzstrāvas līdz 1 GHz
• Sprieguma nomināls: 500 V (RMS)
• Dielektriskā pārbaudes spriegums: 1500 V (RMS)
• Izolācijas pretestība: ≥ 5 GΩ
• Darba temperatūra: no -55 °C līdz +155 °C
• Standartu atbilstība: IEC 60169-8, MIL-STD-348
• RoHS atbilstība: jā

Kā lietot

Noņemiet kabeļa ārējo apvalku, atsedzot pinumu un dielektriķi. Uzvelciet krimpējamo uzmavu uz kabeļa, tad ievietojiet dielektriķi savienotājā. Centrālo vadītāju pielodējiet pie kontakta, bet pinumu vienmērīgi sadaliet ap savienotāja korpusu un nostipriniet ar krimpēšanas instrumentu. Pārbaudiet, vai kabeļa dielektriķa diametrs atbilst 2,8 mm.

Padoms: izmantojiet krimpēšanas instrumentu ar atbilstošu matricu tieši šim uzmavas izmēram — tas garantēs mehāniski izturīgu un elektriski stabilu savienojumu. Pirms montāžas vienmēr pārbaudiet kabeļa specifikāciju atbilstību.
