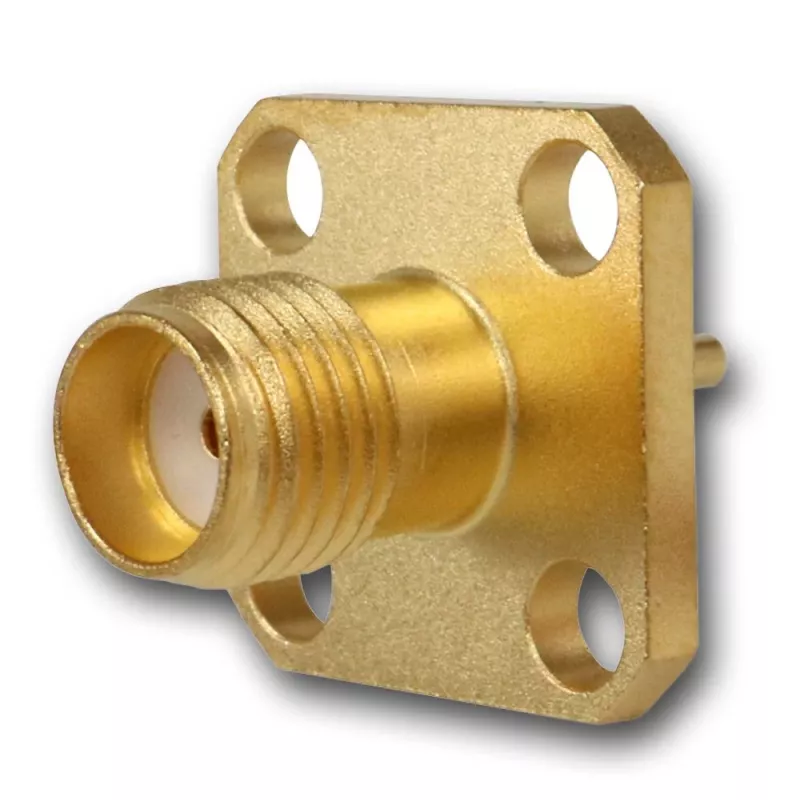

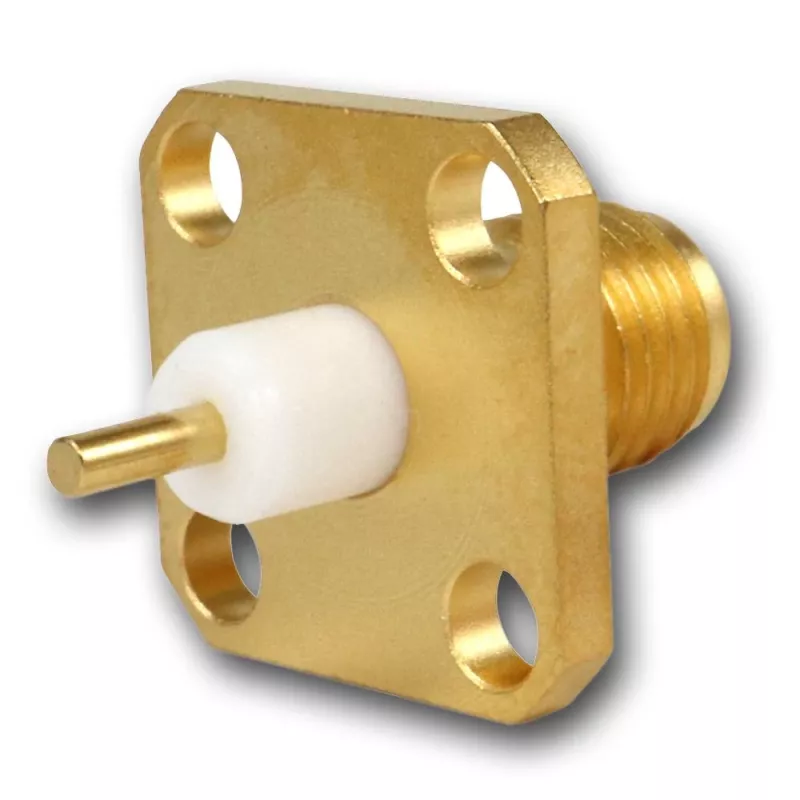

Telegärtner SMA panel mount ligzdas savienotājs, ar flanšu, zelta pārklājums, 50 Ohm, 5 gab. J01151A0621

Ja jūsu RF projektā nepieciešams uzticams panel montāžas savienotājs, kas darbojas līdz pat 18 GHz, Telegärtner J01151A0621 ir īstā izvēle. Šis SMA ligzdas savienotājs ar 4 caurumu flanšu nodrošina stabilu uzstādīšanu panelī un izcilu signāla pārraidi.

Galvenās priekšrocības

• Plašs frekvenču diapazons: no 0 līdz 18 GHz ar VSWR ≤ 1,25
• Zelta pārklājums uz misiņa korpusa un kontakta – ilgmūžība un korozijas izturība
• 4 caurumu flanšs drošai montāžai panelī
• PTFE izolators nodrošina zudumus un stabilu pretestību augstās frekvencēs
• Darba temperatūra no -65 °C līdz +165 °C
• Atbilst RoHS prasībām

Tehniskā specifikācija

• Savienotāja tips: SMA
• Dzimums: ligzda (female)
• Pretestība: 50 Ohm
• Montāžas tips: 4 caurumu flanšs, panel montāža
• Korpusa materiāls: misiņš
• Kontakta pārklājums: zelts
• Korpusa pārklājums: zelts
• Izolatora materiāls: PTFE
• Dielektriskā caursitiena spriegums: 1000 V RMS
• Savienošanas cikli: ≥ 500
• Saskarnes standarts: MIL-STD-348A/310
• Iepakojums: 5 gab.

Kam piemērots

Šis savienotājs ir ideāli piemērots RF inženieriem, elektronikas entuziastiem un profesionāļiem, kuri būvē sakaru iekārtas, testēšanas aparatūru vai citas augstfrekvences sistēmas, kur nepieciešama uzticama panel montāža un izcila veiktspēja.

Kā lietot

Uzstādiet savienotāju panelī, izmantojot 4 caurumu flanšu, un pieskrūvējiet to ar piemērotām skrūvēm. Pievienojiet SMA kabeli vai pretējo savienotāju, uzmanot, lai nesabojātu zelta pārklājumu. Pārliecinieties, ka pretestība atbilst 50 Ohm sistēmai.

Padoms: vienmēr pārbaudiet VSWR pēc uzstādīšanas, lai nodrošinātu optimālu signāla kvalitāti. Nelietojiet pārmērīgu spēku, pievienojot savienotājus, lai izvairītos no kontaktu bojājumiem.
