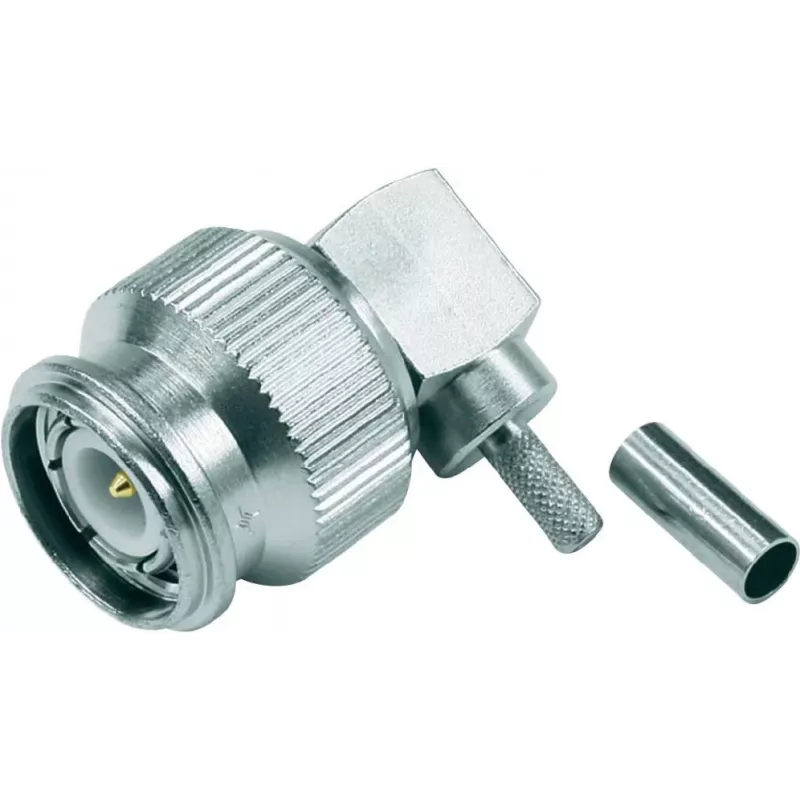

Telegärtner TNC leņķa crimp savienotājs 50 Ohm RG-316/U kabelim, lodēšana/crimp, niķelēts misiņš J01010B0012

Ja meklējat uzticamu RF savienojumu šaurās vietās, šis Telegärtner TNC leņķa crimp savienotājs ir izstrādāts tieši tādiem gadījumiem. Tā korpuss ir no niķelēta misiņa, centrālais kontakts ir zelta pārklājuma, un tas nodrošina stabilu 50 Ohm pretestību līdz pat 6 GHz.

Galvenās priekšrocības

• Leņķa konstrukcija ļauj ērti pievienot kabeli vietās, kur trūkst vietas
• Zelta pārklājuma centrālais kontakts samazina kontakta pretestību
• Niķelēta misiņa korpuss ir izturīgs un pret koroziju
• Savienotājs ir paredzēts RG-316/U kabelim (grupa G07)
• Frekvenču diapazons līdz 6 GHz

Kam piemērots

Šis savienotājs ir piemērots profesionāļiem, kas strādā ar RF iekārtām, antenu sistēmām, mērierīcēm vai citām koaksiālajām aplikācijām, kur nepieciešams uzticams un izturīgs savienojums. Tas noder arī hobijam radioamieriem, kuri vēlas kvalitatīvu komponenti.

Tehniskā specifikācija

• Savienotāja tips: TNC tēviņš (plug)
• Pretestība: 50 Ohm
• Montāžas tips: kabeļa montāža
• Ārējā vadītāja pievienošana: crimp
• Centrālā vadītāja pievienošana: lodēšana / crimp
• Savienojamais kabelis: RG-316/U (grupa G07)
• Korpusa materiāls: misiņš, niķelēts
• Centrālā kontakta materiāls: misiņš, zelta pārklājums
• Izolācijas materiāls: PTFE
• Savienošanas mehānisms: vītņots
• Frekvenču diapazons: DC līdz 6 GHz
• Sprieguma nomināls: 500 V (rms)
• Darba temperatūra: -55°C līdz +155°C
• Iepakojums: 1 gabals

Kā lietot

Noņemiet kabeļa ārējo apvalku, atbilstoši noņemiet dielektriķi un pinumu. Ievietojiet centrālo vadītāju savienotāja centrālajā kontaktā un pielodējiet vai saspiediet to ar crimp instrumentu. Pēc tam uzspiediet crimp uzmavu uz ārējā vadītāja un noblīvējiet savienojumu. Pārbaudiet, vai savienojums ir stingrs un nav īssavienojuma.

Mūsu vērtējums

Precīzs TNC savienotājs profesionālām RF instalācijām – uzticama veiktspēja un vienkārša montāža ar crimp un lodēšanas iespējām. Neaizmirstiet izmantot atbilstošus instrumentus, lai nodrošinātu ilgmūžīgu savienojumu.
