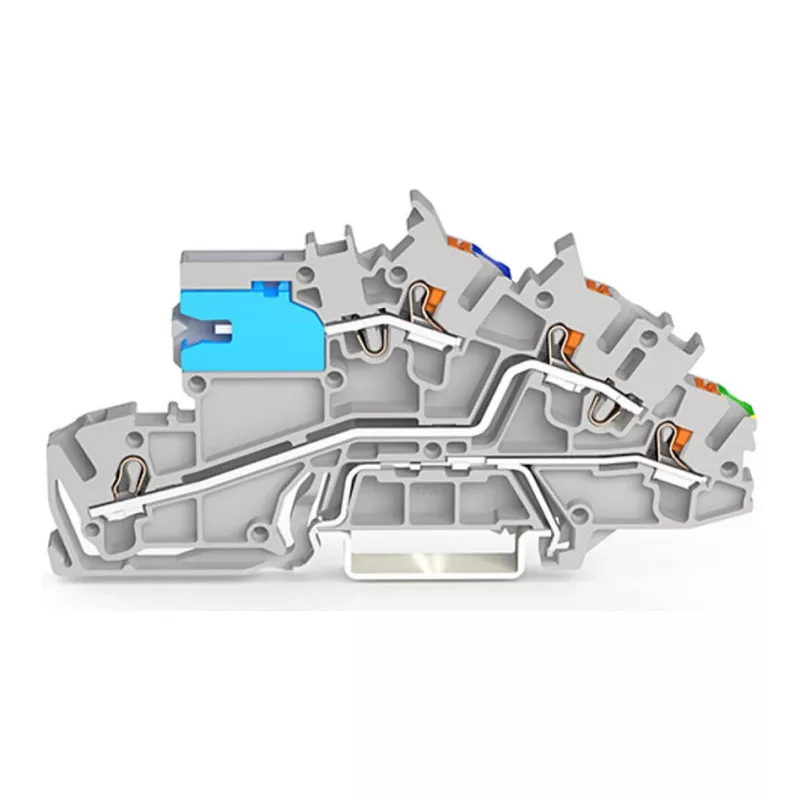

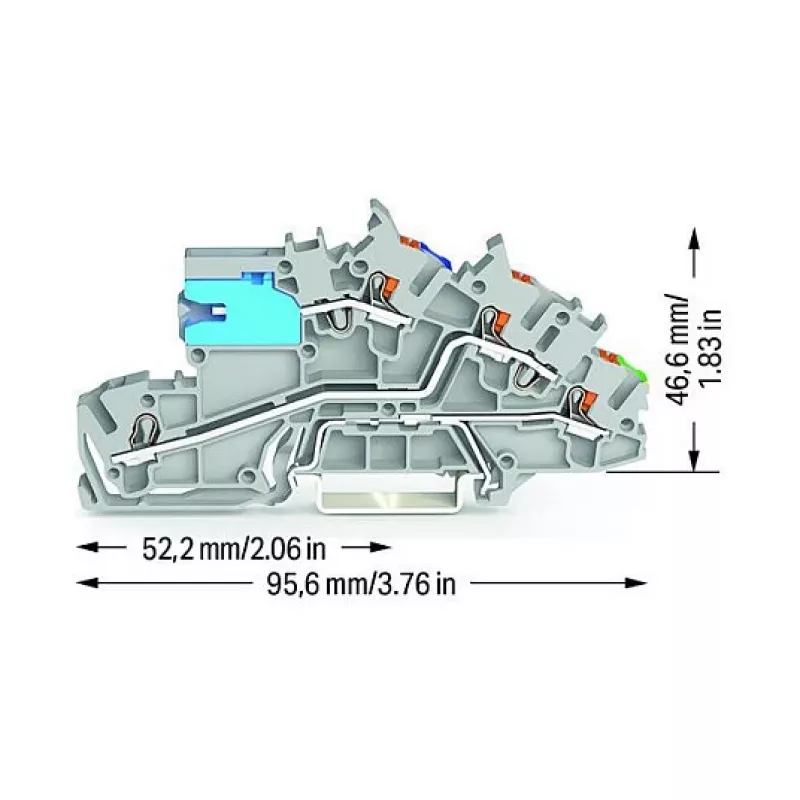

WAGO 2203-7541 Slēdžu spaile ar N-atvienošanas slīdni, NT/L/PE, pelēka

Elektriķiem un sadales skapju montētājiem, kam svarīgs ātrums un drošība, WAGO 2203-7541 ir viena kompakta spaile, kas apvieno trīs potenciālus: N-atvienošanu, fāzi un aizsargzemi. Nav vajadzīgi instrumenti – vads vienkārši jāiespiež, un Push-in CAGE CLAMP® tehnoloģija to notur ar precīzu spēku, kas nav atkarīga no montētāja rokas.

Priekšrocības

Salīdzinot ar skrūvju spailēm, vadu savienošana ar šo spaili ir līdz pat 50% ātrāka. Savienojums ir vibrācijas izturīgs un neprasa apkopi, jo kontaktspēks ir nemainīgs. N-atvienošanas slīdnis ļauj viegli un bez instrumentiem atslēgt neitrālo vadu – ideāli pārbaudēm un apkopei, un tā stāvoklis ir skaidri redzams. Spailes nominālais spriegums 400 V un strāva 32 A padara to piemērotu plašam lietojumu klāstam. Kompaktais dizains taupa vietu uz DIN sliedes, bet poliamīda (PA 66) korpuss ar UL 94 V-0 ugunsdrošības klasi nodrošina papildu drošību.

Kam tas paredzēts

• Sadales skapjiem un dzīvokļu sadales kārbām dzīvojamās un komerciālās ēkās
• Apgaismojuma un kontaktligzdu ķēdēm, kur nepieciešama atsevišķa neitrāles atslēgšana
• Vadības skapjiem, kur svarīgs ātrs vadu pieslēgums un ierobežota vieta
• Sistēmām, kur nepieciešama periodiska neitrālā vada pārbaude vai atslēgšana
• Vadu savienošanai no 0,25 līdz 4 mm² (masīviem, dzīslu un smalkdzīslu vara vadiem)

Galvenie tehniskie parametri

• Savienojuma tehnoloģija: Push-in CAGE CLAMP®
• Potenciālu skaits: 3 (N-atvienošana, fāze, aizsargzeme)
• Savienojuma punktu skaits: 6
• Nominālais šķērsgriezums: 4 mm² (12 AWG)
• Nominālais spriegums (EN): 400 V
• Nominālā strāva (EN): 32 A
• Nominālais impulsa spriegums: 6 kV
• Piesārņojuma pakāpe: 3
• Aizsardzības klase: IP20
• Izolācijas materiāls: poliamīds (PA 66)
• Ugunsdrošības klase: UL 94 V-0
• Krāsa: pelēka
• Montāža: DIN-35 sliede
• Vadu šķērsgriezums (masīvi/dzīslu): 0,25 - 4 mm² (22 - 12 AWG)
• Vadu šķērsgriezums (smalkdzīslu): 0,25 - 4 mm² (22 - 12 AWG)
• Noņemamās izolācijas garums: 10 - 12 mm
• Darba temperatūra: -35 līdz +85 °C
• Sertifikāti: ENEC, UL, CSA, KEMA/KEUR

Ieteikumi

Lietošanai sadales skapjos un paneļos – WAGO 2203-7541 ir uzticams un laiku taupošs risinājums neitrālā vada pieslēgšanai un atslēgšanai. Push-in CAGE CLAMP® tehnoloģija un skaidrais N-atvienošanas slīdnis padara uzstādīšanu un testēšanu vienkāršu. Lai pabeigtu montāžu, iesakām izmantot WAGO 2203 sērijas gala plāksnes un marķēšanas piederumus.
