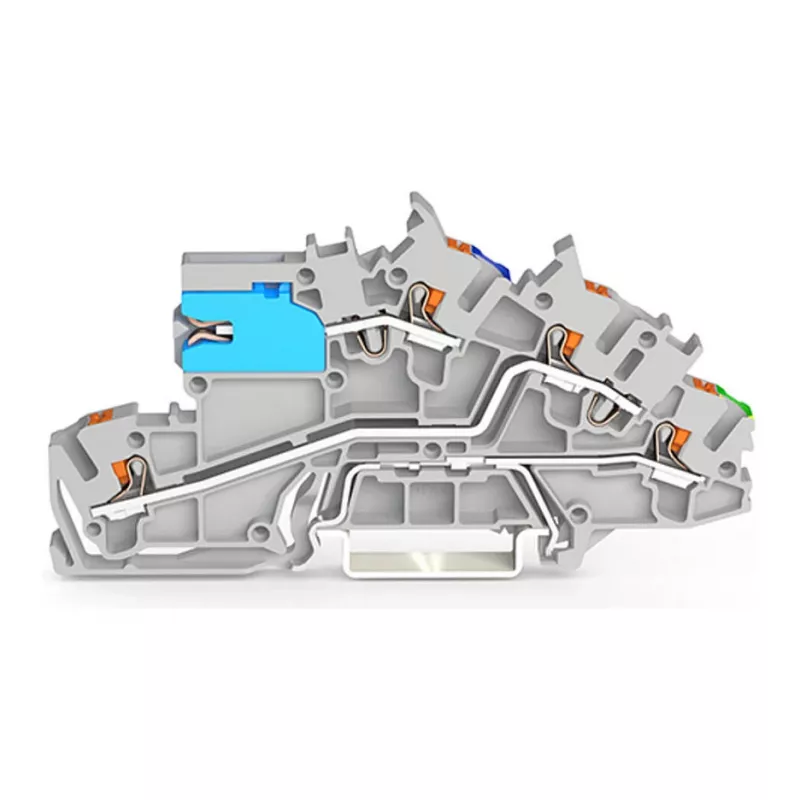

WAGO 2203-7641 Daudzlīmeņu instalācijas spaiļu bloks ar N-atvienošanas slīdni, NT/L/PE, pelēks

Kad sadales skapī jāizvieto trīs potenciāli – nulles, fāzes un aizsargzemējuma – un nepieciešama iespēja ātri atvienot nulli pārbaudēm, WAGO 2203-7641 ir tieši tas, ko meklējat. Šis kompaktais trīslīmeņu spaiļu bloks ar iebūvēto N-atvienošanas slīdni ļauj izolēt neitrālo vadītāju, nenoņemot nevienu vadu – tas paātrina defektu meklēšanu un atvieglo apkopi. PUSH WIRE® tehnoloģija nodrošina bezinstrumentālu pieslēgšanu, tāpēc uzstādīšana ir ātra un vienkārša.

Galvenās priekšrocības

• N-atvienošanas slīdnis – droša nulles atslēgšana bez vadu demontāžas, ideāli mērījumu un testēšanas laikā.
• PUSH WIRE® savienojums – cietie un kļūdaini vadītāji tiek pieslēgti bez skrūvgrieža, ietaupot laiku un samazinot kļūdu risku.
• Kompakts trīslīmeņu dizains – trīs potenciāli vienā korpusā, taupot vietu uz DIN sliedes.
• Pelēks poliamīda korpuss – izturīgs un viegli identificējams.

Kam tas paredzēts

Šis spaiļu bloks ir piemērots elektriķiem, sadales skapju montētājiem un apkopes speciālistiem, kuri strādā ar sadales paneļiem dzīvojamās un komerciālās ēkās, kā arī rūpniecisko iekārtu vadības skapjos. Tas ir īpaši noderīgs vietās, kur periodiski nepieciešams atvienot nulli pārbaudēm vai drošības noteikumu ievērošanai.

Galvenie tehniskie parametri

• Tips: instalācijas daudzlīmeņu spaiļu bloks
• Potenciālu skaits: 3 (NT, L, PE)
• Līmeņu skaits: 3
• Savienojuma tehnoloģija: PUSH WIRE®
• Nominālais šķērsgriezums (L/NT): 4 mm²
• Nominālais šķērsgriezums (PE): 4 mm²
• Kopējais savienojuma punktu skaits: 6 (2 uz potenciālu)
• Nominālais spriegums (II/2): 400 V
• Nominālais pārspriegums (II/2): 4 kV
• Nominālā strāva: 32 A
• Cieto vadītāju šķērsgriezums: 0,5 – 4 mm² (20 – 12 AWG)
• Kļūdaino vadītāju šķērsgriezums: 0,5 – 2,5 mm² (20 – 14 AWG)
• Noņemamās izolācijas garums: 11 mm
• Montāža: DIN sliede 35
• Krāsa: pelēka
• Izolācijas materiāls: poliamīds (PA66)
• Īpaša funkcija: N-atvienošanas slīdnis

Kā lietot

Lai pieslēgtu vadītāju, noņemiet izolāciju 11 mm garumā, iespiediet vadītāju līdz galam PUSH WIRE® kontaktā – savienojums ir gatavs. Lai atvienotu nulli, pabīdiet slīdni attiecīgajā pozīcijā. Kļūdainiem vadītājiem ieteicams izmantot uzgaļus, lai nodrošinātu optimālu kontaktu.

Padoms: Pirms nulles atvienošanas vienmēr pārliecinieties, ka ķēde ir atslēgta no sprieguma. Izmantojiet N-atvienošanas slīdni, lai ātri veiktu izolācijas pretestības mērījumus, neizjaucot vadu instalāciju.
