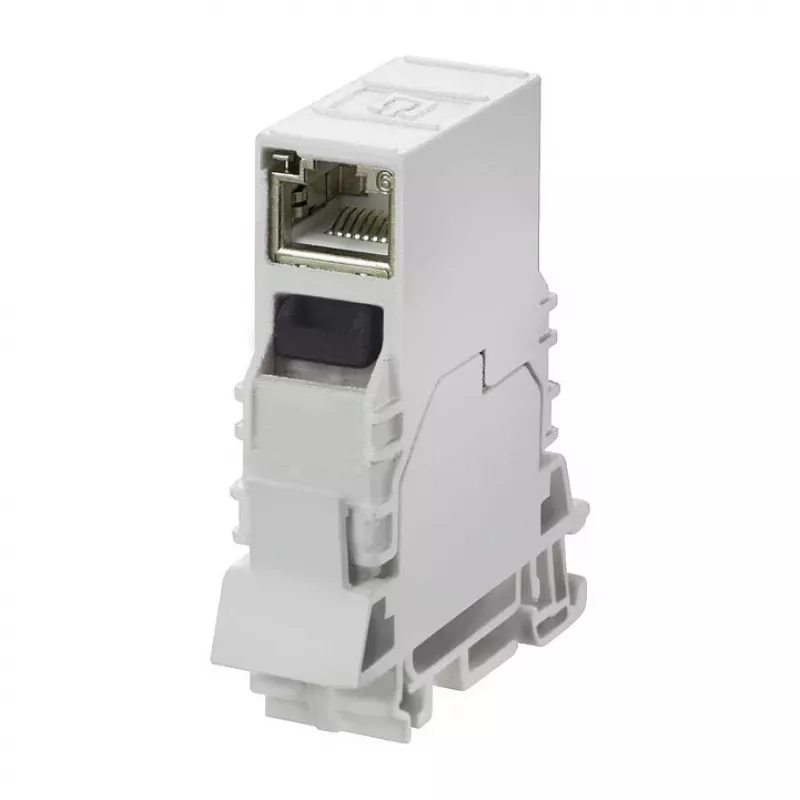

Weidmueller IE-TO-RJ45-C DIN sliežu RJ45 ligzda, Cat.6A, ekranēta

Vai esat noguruši no vaļīgiem RJ45 savienojumiem, kas karājas vadības skapjos un tīkla sadalēs? Weidmueller IE-TO-RJ45-C ir DIN sliežu RJ45 ligzda, kas paredzēta, lai droši un kompakti iebūvētu tīkla pieslēgumu tieši 35 mm DIN sliedē. Tā ir izturīga, ekranēta un gatava 10 Gbit/s datu pārraidei.

Kam tas ir paredzēts?

Šī ligzda ir domāta tīkla speciālistiem, sistēmu integratoriem un automatizācijas inženieriem, kuriem nepieciešams ātrs un uzticams vara kabeļa pieslēgums vadības skapjos, rūpnieciskajā Ethernet un ēku tīklos.

Galvenās priekšrocības

• Ātra un vienkārša montāža uz 35 mm DIN sliedes – nav nepieciešami papildu stiprinājumi.
• Cat.6A ekranēta ligzda atbalsta 10GBASE-T, tādējādi tā ir gatava nākotnes prasībām.
• LSA-Plus IDC kontakti ļauj veikt savienojumu bez īpašiem instrumentiem – tikai ar standarta LSA spiedēju.
• Metāla korpuss nodrošina izturību un efektīvu ekranēšanu pret elektromagnētiskajiem traucējumiem.
• Atbalsta TIA/EIA 568A un 568B vadu shēmas, tādējādi tā ir saderīga ar dažādām instalācijām.

Tehniskie parametri

• Savienotājs: RJ45 (ligzda)
• Kategorija: Cat.6A
• Ekranējums: ekranēta (FTP/STP)
• Portu skaits: 1
• Savienojuma veids: LSA-Plus IDC
• Vadu shēma: TIA/EIA 568A/B
• Datu pārraides ātrums: līdz 10 Gbit/s (10GBASE-T)
• Vadu diametrs: AWG 24-22
• Montāža: DIN sliede (35 mm)
• Korpusa materiāls: metāls
• Krāsa: sudrabs/pelēka
• Standarti: ISO/IEC 11801, EN 50173, TIA/EIA-568-C.2

Kā lietot?

Nostipriniet ligzdu uz DIN sliedes, atveriet vāciņu un ar LSA spiedēju iespiediet vadu atbilstoši izvēlētajai shēmai (568A vai 568B). Pārliecinieties, ka ekranējums ir savienots ar zemējumu, lai nodrošinātu optimālu veiktspēju. Pēc tam vienkārši pievienojiet tīkla kabeli.

Padoms: Izmantojiet kvalitatīvu AWG 24-22 vītā pāra kabeli un rūpīgi ievērojiet shēmu. Neaizmirstiet savienot ekranējumu, lai izvairītos no traucējumiem. Šī ligzda ir lieliski piemērota gan pastāvīgiem, gan pagaidu pieslēgumiem rūpnieciskajos tīklos.
