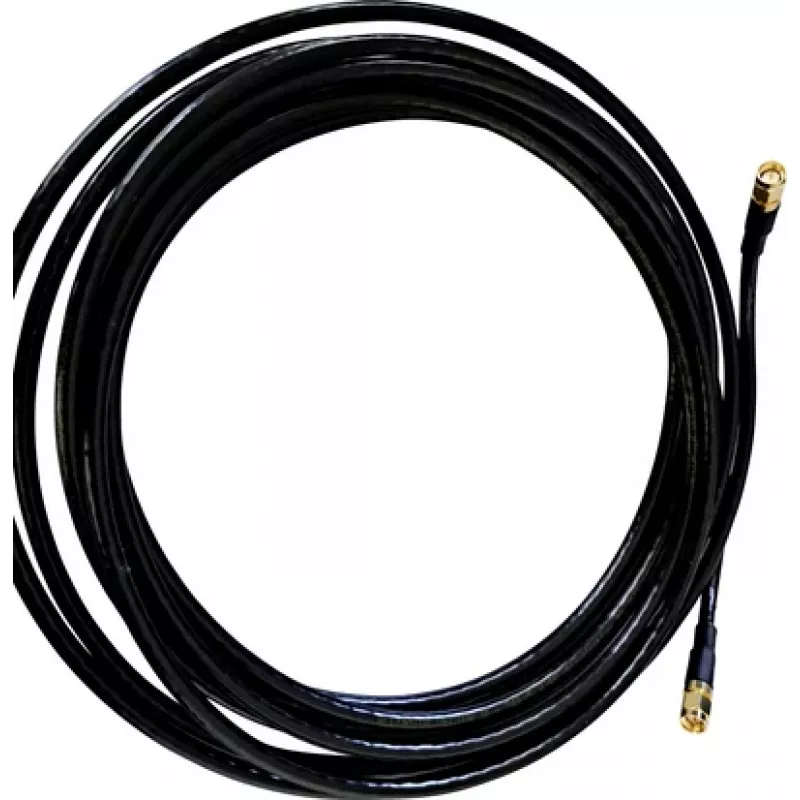

Wittenberg Antennen 10 m antenas kabelis SMA male uz SMA male 50 Ohm zema zuduma koaksiālais melns 103484

Kad vajag savienot antenu ar routeri vai modemu 10 metru attālumā, parasti sākas kompromisi: vai nu signāls vājinās, vai arī kabelis ir pārāk stīvs, lai to izvilktu caur sienu. Šis Wittenberg Antennen 103484 kabelis šo problēmu atrisina — tas ir konstruēts tieši šādiem attālumiem, saglabājot zudumus zem 2 dB uz 1 GHz visā 10 metru garumā.

Galvenās specifikācijas

• Garums: 10 m
• Savienotāji: SMA male uz SMA male
• Impedance: 50 Ω
• Kabeļa tips: koaksiālais zema zuduma (H155 ekvivalents)
• Frekvenču diapazons: DC – 6 GHz
• Ekrānošana: dubulta (vara pinums + alumīnija folija)
• Apvalka materiāls: PVC, melns
• Ārējais diametrs: 5,4 mm
• Vājinājums pie 1 GHz: 2,0 dB uz 10 m
• Vājinājums pie 2,4 GHz: 4,0 dB uz 10 m
• Vājinājums pie 5 GHz: 5,0 dB uz 10 m
• VSWR: < 1,5

Kāpēc izvēlēties šo

Ciets vara iekšējais vads un dubultā ekrānošana nozīmē, ka blakus esošās iekārtas un vides troksnis netraucē signālu. SMA savienotāji ar vītni nodrošina stingru savienojumu arī vietās, kur ir vibrācija — piemēram, uz transportlīdzekļa jumta vai industriālā iekārtā. Melnais PVC apvalks ir izturīgs pret nobrāzumiem un paliek elastīgs, tāpēc kabeli var vilkt gan caur gofrētām caurulēm, gan gar sienu.

Kam tas der

• Ārējo LTE/5G antenu pieslēgšanai pie routeriem vai modemiem
• WLAN piekļuves punktu vai tiltu attālināšanai
• GPS antenu uzstādīšanai automašīnās vai jūras tehnikā
• ISM joslas telemetrijas un industriālām bezvadu sistēmām

Kā lietot

Pieskrūvējiet SMA male savienotājus pie antenas un uztvērēja — tie ir savienojami ar SMA female ligzdām. Ja kabelis tiek izvilkts ārpus telpām, savienojumu vietas noteikti noblīvējiet pret mitrumu, piemēram, ar pašlīpošu hidroizolācijas lentu. Kabeli negrieziet un nepārlokiet ar asu leņķi — minimālais lieces rādiuss ir aptuveni 25 mm.

Padoms: ja faktiskais attālums ir mazāks par 10 m, vājinājums samazinās proporcionāli — piemēram, 5 m garumā pie 1 GHz tas būs tikai aptuveni 1 dB. Tāpēc, ja iespējams, izvēlieties īsāko kabeli, kas vēl sasniedz mērķi, lai saglabātu maksimālu signāla jaudu.
