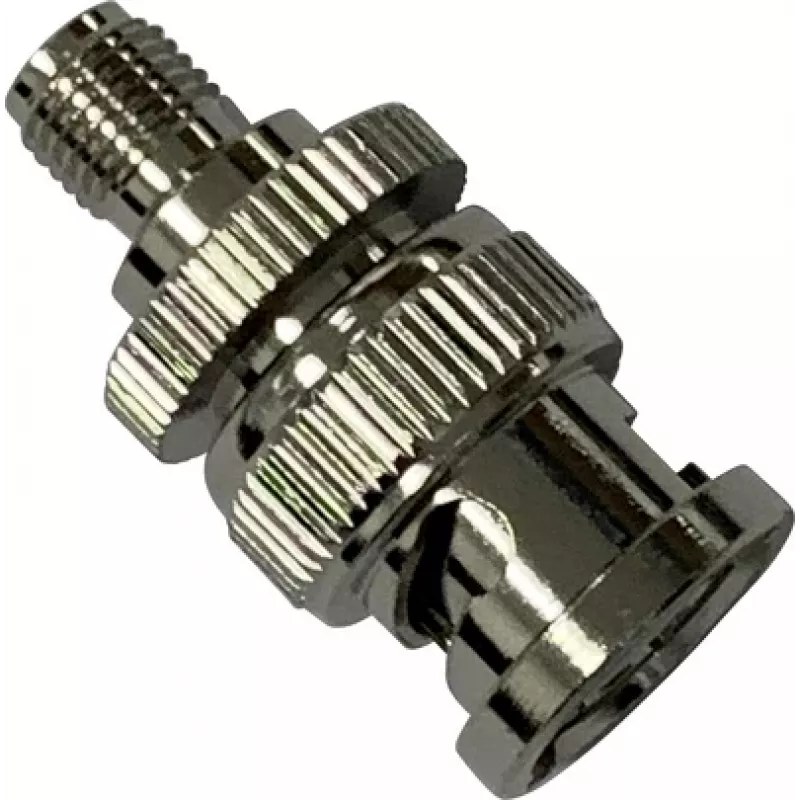

Wittenberg Antennen 103509 BNC vīrišķais uz SMA sievišķo koaksiālais adapteris, 50 Ohm, DC-4 GHz, niķelēts misiņš

VSWR ≤ 1.3:1 un darbības diapazons līdz 4 GHz — šis Wittenberg Antennen 103509 adapteris nodrošina tīru signāla pārraidi bez atstarošanās, savienojot BNC un SMA sistēmas. Ja jums ir BNC kabelis un SMA ierīce, vairs nav jāmeklē dārgi pārejas kabeļi — pietiek ar šo vienu adapteri.

Galvenās priekšrocības

• BNC vīrišķais (spraudnis) uz SMA sievišķo (ligzda) — tiešs savienojums
• 50 Ohm pretestība, kas atbilst lielākajai daļai RF mērierīču
• Frekvenču diapazons no DC līdz 4 GHz
• VSWR ≤ 1.3:1 — minimāla signāla atstarošanās
• Zelta pārklājuma centrālais kontakts un PTFE izolators
• Izturīgs niķelēta misiņa korpuss

Praktiska lietošana

Pievienojiet BNC kabeli pie SMA ierīces, piemēram, spektra analizatora, antenas vai RF moduļa. Kompaktais taisnais korpuss iederas arī šaurās vietās, un BNC bajonetes savienojums nodrošina ātru un drošu pieslēgšanu. SMA puse ir vītņota, tāpēc savienojums nejauši neatslēgsies. Ar 500 savienošanas cikliem tas iztur biežu pārkonfigurēšanu laboratorijās un lauka komplektos.

Pilna specifikācija

• Savienotājs 1: BNC vīrišķais (spraudnis)
• Savienotājs 2: SMA sievišķais (ligzda)
• Pretestība: 50 Ω
• Frekvenču diapazons: DC - 4 GHz
• VSWR: ≤ 1.3:1
• Korpusa materiāls: misiņš, niķelēts
• Centrālā kontakta pārklājums: zelts
• Izolatora materiāls: PTFE
• Caurejošais spriegums: 1500 V RMS
• Izolācijas pretestība: ≥ 5000 MΩ
• Darba temperatūra: -40°C līdz +85°C
• Izturība: 500 savienošanas cikli
• Iepakojuma daudzums: 1 gabals

Nobeiguma piezīme

Wittenberg Antennen 103509 ir uzticama izvēle profesionāļiem, kuriem nepieciešama vienkārša BNC uz SMA pāreja bez signāla zudumiem.
